Front Mower 1585Kosiarki profesjonalne
- Agregat 7-Iron PRO z wyrzutem bocznym lub wyrzutem tylnym
- Zintegrowana kabina ComfortCab
- Silnik wysokoprężny
- Kompatybilna z przednim pługiem i szczotką
Poznaj nową kosiarkę w dowolnym miejscu i czasie
Mówią, że to kosiarka do każdego zadania. Możemy powiedzieć, że jest kosiarką, która podejmie każde rzucone jej wyzwanie. To profesjonalna kosiarka Front Mower serii 1500. Najmocniejsze kosiarki z pzrzednim agregtaem koszącym, jakie kiedykolwiek zostały wykonane, ta nowa linia zapewnia niezrównaną wydajność. Z dostępną kabiną ComfortCab montowaną fabrycznie, potężnym silnikiem Diesla i agregatem 7-Iron PRO, profesjonalne kosiarki serii 1500 znakomicie nadają się tego zadania.
Feature
Rozwiń wszystko
Zwiń wszystko
Otwierana maska silnika
3-cylindrowy, chłodzony cieczą silnik wysokoprężny
Na ilustracji silnik do kosiarek 1570, 1575, 1580, i 1585
Chłodnica zamontowana z tyłu (1550, 1570, 1580)
Chłodnica zamontowana z tyłu oraz parownik klimatyzacji (1575, 1585)
Zbiornik paliwa
Wskaźnik paliwa w modelu 1585
Kosiarka 1580
Kosiarka 1585
Agregat z funkcją RFS
Agregat 7-Iron PRO 152 cm
Agregat 7-Iron PRO 152 cm
Agregat koszący Fastback 157 cm
Agregat koszący 7-Iron PRO 152 cm z wyrzutem bocznym
Agregat koszący Fastback 183 cm
Agregat 7-Iron V-Flex 183 cm
WOM kosiarki
Opony
Na ilustracji typowy zestaw do mulczowania
Kosiarka 1585 z opcjonalnymi lusterkami bocznymi, światłem sygnalizacyjnym, oświetleniem z tyłu i homologacją drogową
Kabina ComfortCab w standardowym wyposażeniu (kierunkowskazy tylko w wersji dla USA)
Widoczność z fotela operatora w kabinie ComfortCab
Filtr powietrza kabiny (kierunkowskazy tylko w wersji dla USA)
Wysokiej jakości wnętrze kabiny ComfortCab
Elementy sterowania nagrzewnicą i klimatyzacją oraz nawiewy
Wloty powietrza na dachu do ogrzewania i klimatyzacji
Niezrównany komfort pracy i widoczność
Prawostronne elementy sterowania, instrumenty i uchwyty na napoje
Standardowa dwubiegowa wycieraczka przedniej szyby
Opcjonalne radio
Elementy sterowania fotela
Komfortowy fotel pokryty tkaniną
Dwa standardowe światła przednie
Kosiarka 1585

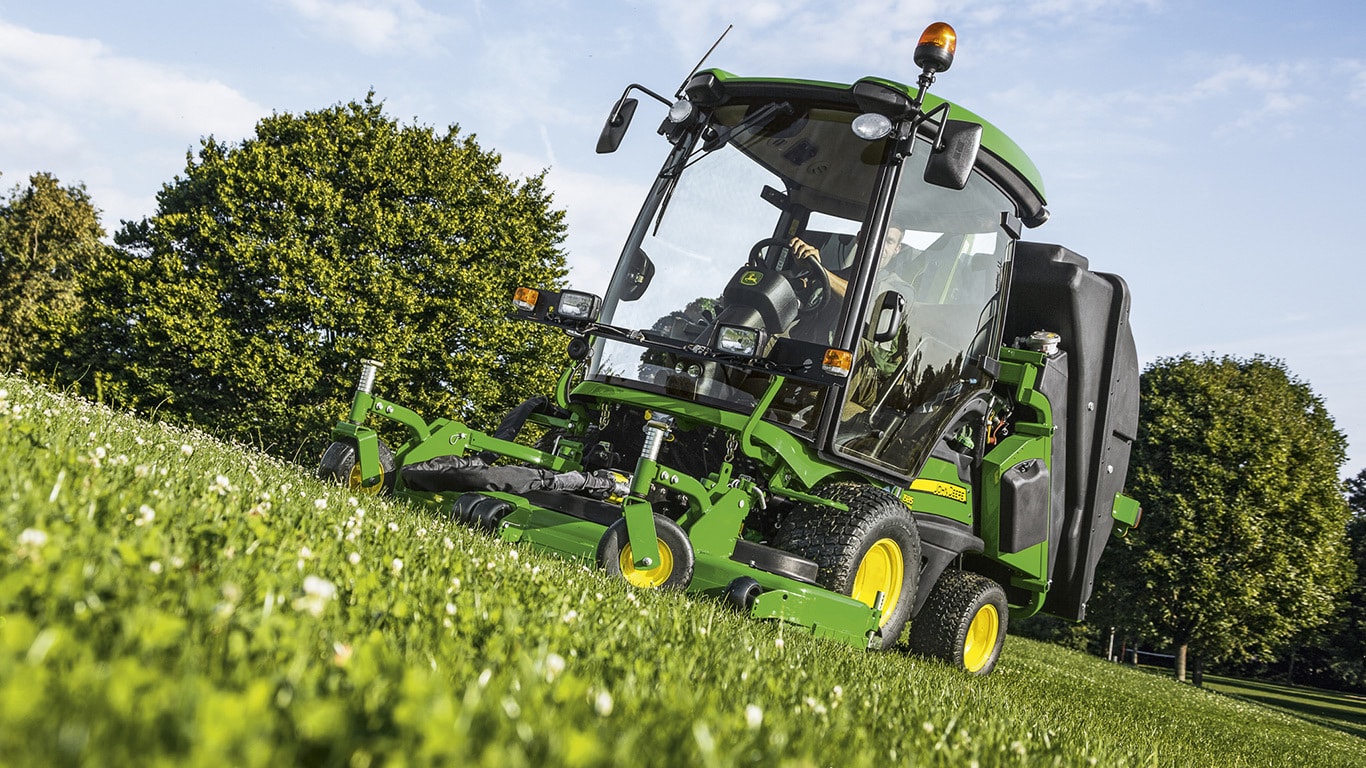

Kosiarka 1585 z kabiną ComfortCab
Elementy sterowania (na ilustracji model 1570)
Dogodnie rozmieszczone elementy sterowania
Pedał głównego hamulca / pedały zmiany kierunku
Blokada mechanizmu różnicowego i hamulce wspomagające skręcanie
Dźwignia napędu na cztery koła (4WD) (na ilustracji model 1570)
Dźwignie sterowania
Kosiarka 1550 kosi trawę
Kosiarka 1550 kosi trawę
Trójczłonowa kolumna kierownicy
Regulowana kolumna kierownicy
Tarcze hamulca w kąpieli olejowej/ blokada mechanizmu różnicowego
Gniazdo zasilania 12 V
Konstrukcja zabezpieczająca przy przewróceniu maszyny
Duża siatka w masce silnika
Zatrzask maski
Maska silnika otwiera się do tyłu
Konstrukcyjnie łatwy dostęp do elementów obsługowych
Pokrętło zwolnienia parownika
Parownik można odchylić do tyłu, by ułatwić czyszczenie
Wyjmowana pokrywa podłogowa
Zdjęta pokrywa podłogi
Na ilustracji obrót do serwisowania (Rotate For Service™ -- RFS)
Zatrzask blokady RFS
Agregat koszący w położeniu RFS
Kosiarka 1550 TerrainCut™
Kosiarka 1570 z uniesionym agregatem
Wytrzymała, stalowa rama z profili zamkniętych
Przekładnia Kanzaki 30 cm۽³
Mechaniczny napęd tylnej osi
Kosiarka 1550 z agregatem 183 cm
Silnik wysokoprężny charakteryzuje się wysoką jakością, aby zminimalizować koszty eksploatacji
Otwierana maska silnika
3-cylindrowy, chłodzony cieczą silnik wysokoprężny
Kosiarki 1500 TerrainCut™ napędza 3-cylindrowy, chłodzony cieczą silnik wysokoprężny.
Silnik ten oferuje niski poziom emisji spalin i mniejszy hałas i małe zużycie paliwa.
Na ilustracji silnik do kosiarek 1570, 1575, 1580, i 1585
| Dane techniczne silnika | 1550 |
1570 |
1575 |
1580 |
1585 |
| Moc silnika brutto KM (kW) wg normy SAE J1995 | 25 (18.4) | 30.9 (22.7) | 30.9 (22.7) | 38.2 (28.1) | 38.2 (28.1) |
| Znamionowa prędkość obrotowa silnika (obr/min.) | 3000 | 3000 | 3000 | 3000 | 3000 |
| Liczba cylindrów | 3 | 3 | 3 | 3 | 3 |
| Pojemność skokowa, cale sześcienne [l] | 77 (1,27) | 81 (1,3) | 81 (1,3) | 100,2 (1,64) | 100,2 (1,64) |
Istotne cechy silnika:
- Ekonomiczna konstrukcja z tulejami odlewanymi o dobrym chłodzeniu i dużej trwałości
- Pośredni wtrysk paliwa (1550)
- Bezpośredni wtrysk paliwa (1570, 1575, 1580, 1585)
- Wtryskuje paliwo bezpośrednio na tłoki zapewniając bardziej efektywne spalanie
- Oferuje większą moc z litra paliwa
- Poprawia rozruch
- Oferuje większą moc z litra paliwa i poprawia rozruch
- Tłoki ze stopu aluminium z wbudowanymi wzmocnieniami stalowymi są lekkie, by zmniejszyć obciążenie łożyska korbowodu i zapewniają dobre przewodzenie ciepła
- Budowa silnika dopuszcza bardziej rygorystyczne tolerancje i neutralizuje rozszerzanie tłoka, redukując w ten sposób przedmuch gazów i zmniejszając hałas stuku tłoka
- Pierścienie górne są wyżej na tłoku, a cieńsza uszczelka głowicy znacząco zmniejsza ilość niespalonego gazu wylotowego i zwiększa skuteczność spalania
- Koła zębate rozrządu i mechanizmu wtrysku mają kształt skośny, aby zmniejszyć hałas; zęby mają nowy kształt, eliminujący prawie w całości uderzenia, luzy i hałas
- Filtr paliwa z wymiennym wkładem
- Pełnociśnieniowy kolektor dolotowy zapewnia szybki rozruch w temperaturze do -18°C (opcjonalny osprzęt podgrzewacza płynu chłodzącego silnika będzie wspomagać rozruch w bardziej ekstremalnych warunkach)
- Układ paliwowy z automatycznym odpowietrzaniem nie wymaga oddzielnego odpowietrzania, gdy skończy się paliwo. Układ automatycznie zaleje pompę wtryskową, przewody paliwowe i wtryskiwacze, zapewniając dopływ paliwa do układu, by usprawnić szybki rozruch
- Dzięki przyciskowi uruchomienia wyeliminowano zawór odcięcia paliwa. Elektrozawór zamyka dopływ paliwa niezwłocznie po wyłączeniu silnika przyciskiem
- Przezroczysty zbiornik wyrównawczy płynu chłodzącego pozwala operatorowi na sprawdzanie poziomu płynu bez konieczności zdejmowania korka chłodnicy
- Do osłoniętej komory silnika nie przedostaje się brud i mniejszy jest hałas
- Uszczelniona komora chłodnicy nie pozwala przedostać się zanieczyszczeniom do środka
- Wysoki moment obrotowy eliminuje problemy z utratą mocy podczas koszenia gęstej trawy
- Pełnociśnieniowy układ smarowania zapewnia smarowanie nawet podczas koszenia na zboczach
- Dwuelementowy, suchy, wymienny filtr powietrza jest całkowicie uszczelniony i dzięki temu skuteczny
- Odfiltrowuje 90%-95% zanieczyszczeń zanim dotrą do elementu papierowego
- Drugi element bezpieczeństwa dodatkowo filtruje
- Stopniowy wskaźnik zapchania filtra powierza ostrzega operatora, gdy konieczna jest wymiana filtra.
- Alternator, jak w samochodzie ładuje akumulator i zapewnia zasilanie akcesoriów
- 75A w modelach z otwartym stanowiskiem operatora
- 95A w modelach z kabiną ComfortCab
- Automatyczne załączanie nagrzewnicy, by ułatwić rozruch w niskiej temperaturze
- Układ czujników, jak w samochodzie informuje operatora, że można uruchomić maszynę
Chłodnica zamontowana z tyłu
Chłodnica zamontowana z tyłu (1550, 1570, 1580)
Chłodnica zamontowana z tyłu oraz parownik klimatyzacji (1575, 1585)
Chłodnica zamontowana z tyłu oraz parownik klimatyzacji (1575, 1585) na zawiasach i z dala od siebie, by ułatwić czyszczenie oraz zusyakć optymalną wydajność i czas nieprzerwanej pracy
Duży zbiornik paliwa z wygodnym wskaźnikiem poziomu zapewnia maksymalną wydajność
Zbiornik paliwa
Wskaźnik paliwa w modelu 1585
Charakterystyka zbiornika paliwa:
- Pojemność 60.6 l umożliwia pracę przez 10 godzin.
- Pobieranie paliwa od góry zapewnia czyste paliwo.
- Wskaźnik paliwa jest dogodnie umiejscowiony.
Zamontowanie chłodnicy z tyłu zmniejsza hałas docierający do operatora i ułatwia wykonywanie czynności serwisowych:
- Izolowane mocowanie silnika zmniejsza drgania na stanowisku operatora czyniąc pracę wygodniejszą
Agregaty koszące do kosiarek TerrainCut™ spełniają wiele potrzeb
Od 1998 roku agregat koszący John Deere 7-Iron™ znany jest ze swojej jakości, wydajności i trwałości. Agregaty koszące 7-Iron PRO i FASTBACK™ oferują jeszcze wyższą jakość koszenia w bardziej zróżnicowanych warunkach.
Kosiarka 1580
Kosiarka 1585
Zgodność kosiarek profesjonalnych TerrainCut
Agregat koszący |
1550 |
1570 |
1575 |
1580 |
1585 |
Agregat koszący 7-Iron™ PRO 152 cm z wyrzutem bocznym |
X |
X |
X* |
X* |
X* |
Agregat koszący Fastback™ 157 cm z tylnym wyrzutem |
X |
X |
X |
X |
X |
Agregat koszący 7-Iron PRO 183 cm z wyrzutem bocznym |
X |
X |
X |
X |
X |
Fastback 183 cm Agregat koszący z tylnym wyrzutem |
X |
X |
X |
X |
X |
| Agregat koszący 7-Iron V Flex 183 cm z wyrzutem bocznym Uwaga: nie oferowany w Regionie 2 (w tym w Polsce) | X |
X |
X |
X |
Tylne obciążniki (R66949) mogą być wymagane zależnie od konfiguracji maszyny. Należy również zamówić TCB10303 uchwyt montażowy tylnych obciążników.
* Agregat jest przesunięty, by umożliwić przycinanie. Rozstaw kół jest 5 cm szerszy po stronie wyrzutu bocznego agregatu. Może to powodować rozjeżdżanie pasa nieskoszonej trawy po stronie wyrzutu agregatu.
UWAGA: Agregaty nie pasują do kosiarek F900 lub F1145.
Obrót do serwisowania (RFS™)
Agregat z funkcją RFS
Funkcja obrotu do serwisowania (RotateForService) umożliwia łatwe czyszczenie oraz obsługę agregatów koszących:
-
Kąt obrotu zależny jest od wielkości agregatu i wielkości opon.
-
Nie potrzeba narzędzi, by uzyskać dostęp do pasów napędowych.
-
Dostęp do spodu agregatu jest łatwy.
-
Zastosowano prostą konstrukcję upraszczającą zakładanie i zdejmowanie agregatu.
-
Do górnych, smarowanych trzpieni obrotowych można dostać się bez zdejmowania osłon pasów.
Położenie obrotu do serwisowania dodatkowo zmniejsza długość maszyny do holowania.
Certyfikacja
Kosiarki TerrainCut spełniają wymagania norm bezpieczeństwa ANSI B71.4 oraz ISO 5395.
Agregat koszący 7-Iron PRO 152 cm z wyrzutem bocznym
Agregat 7-Iron PRO 152 cm
Agregat 7-Iron PRO 152 cm
Cechy:
- Przeprojektowana przednia przegroda lepiej kieruje przepływ powietrza i skoszonej trawy.
- Wzmocnienia osłony trzpienia obrotowego oferują jeszcze większą trwałość konstrukcji.
- Regulowane koła podporowe agregatu poprawiają płynność koszenia.
- Ze standardowych półpneumatycznych kół samonastawnych nie ucieknie powietrze po przebiciu.
Konstrukcja agregatu zapewnia doskonałą jakość koszenia przy wyższych prędkościach jazdy.
- Agregat wytłoczono z solidnej blachy stalowej o grubości 4,6 mm, aby uzyskać jak najmniejszą liczbę spoin i zapewnić gładki spód i mniej ostrych narożników, na których gromadzi się materiał.
- Budowa z precyzyjnie wykonanych elementów zapewniających trwałość agregatu
- Ze względu na budowę z jednego elementu stalowego nie ma spoin, które mogą ulec uszkodzeniu
- Gładki spód bez ostrych krawędzi, na których mógłby gromadzić się materiał
- Obrzeża agregatu wzmocniono belką stalową 1,9-cm.
- Zaokrąglone narożniki wytłaczanego agregatu pomagają rozłożyć siłę uderzeń, by zmniejszyć zagrożenie uszkodzeniem przy kolizji z drzewami, kamieniami, krawężnikami i innymi stałymi przeszkodami.
- Konstrukcja agregatu o głębokim na 14 cm profilu zapewnia doskonały przepływ powietrza, co pozwala szybko i sprawnie przemieścić skoszony materiał.
- Regulacja wysokości koszenia od 2.5 cm do 12.7 cm w odstępach co 1.3 cm umożliwia operatorowi dostosowanie maszyny do wszelkich warunków koszenia.
Wyjątkowy układ przegród umożliwia podniesienie się trawy przed skoszeniem, dzięki czemu wysokości koszenia jest jednorodna i nadaje murawie doskonały wygląd:
- Układ przegród eliminuje formowanie się grudek, pokosu i wydmuchiwanie materiału.
- Szeroki otwór wylotowy zapewnia równomierne rozrzucanie skoszonej trawy i doskonały wygląd trawnika w każdych warunkach.
Agregat koszący Fastback 157 cm
Agregat koszący Fastback 157 cm
Zastosowania agregatu koszącego Fastback 157 cm:
- Koszenie na obszarach, w których znajdują się ludzie
- Szkoły
- Parki
- Place zabaw
- Obszary komunikacyjne (bulwary miejskie, pobocza dróg, itp.)
- Warunki i zastosowania:
- Obszary z przerośniętą trawą i zachwaszczone
- Obszary, w których nie ma obaw o szerokie rozrzucanie trawy (parki, pobocza dróg)
- Wymagania instytucji publicznych określające zastosowanie kosiarki z wyrzutem tylnym
Kluczowe cechy agregatu 157 cm z wyrzutem tylnym:
- Agregat koszący wykonano z blachy stalowej o grubości 4,6 mm zapewniającej wysoką wytrzymałość i odporność na trudne warunki pracy w profesjonalnych zastosowaniach komunalnych.
- W konstrukcji agregatu koszącego zastosowano opatentowany układ przegród ograniczających zlepianie się materiału, formowanie pokosu, co pozwala na uzyskanie doskonałego wyglądu murawy, którego nie da się uzyskać konkurencyjnymi kosiarkami z tylnym wyrzutem.
- Układ napędu pasowego ma łatwy w użyciu napinacz.
- Dzięki zastosowaniu układu sprężyn wyeliminowano możliwość nadmiernego napięcia i poprawiono trwałość pasa napędowego oraz doskonałą wydajność w sezonie.
- By umożliwić łatwą obsługę agregat koszący można obrócić do pionowego położenia serwisowego.
- Głębokie wytłoczenie agregatu poprawia przepływ powietrza, więc można skosić więcej trawy.
- Operator może przycinać trawę po obu stronach.
- Możliwość przycinania po obu stronach zwiększa wydajność operatora.
- Regulacja wysokości koszenia od 2.5 cm do 15.2 cm w odstępach co 1.3 cm umożliwia operatorowi dostosowanie maszyny do wszelkich warunków koszenia.
-
Koła kopiujące, rolki lub montowane z boku płozy unoszą agregat ponad nierównościami terenu, by uzyskać skoszoną powierzchnię o zadbanym wyglądzie.
-
Podwójne koła podporowe poprawiają trwałość.
-
Układ łatwego unoszenia i blokowania agregatu w celu wykonania czynności serwisowych.
-
Ze standardowych półpneumatycznych kół samonastawnych nie ucieknie powietrze po przebiciu.
-
Trzpienie obrotowe noży można nasmarować bez zdejmowania osłon pasów.
-
Kute na zimno trzpienie o średnicy 2,5 cm są wytrzymałe i trwałe.
-
Obrabiane termicznie, aby zapewnić większą wytrzymałość
-
Agregat koszący 7-Iron PRO 152 cm z wyrzutem bocznym
Agregat koszący 7-Iron PRO 152 cm z wyrzutem bocznym
Cechy:
- Przeprojektowana przednia przegroda lepiej kieruje przepływ powietrza i skoszonej trawy.
- Wzmocnienia osłony trzpienia obrotowego oferują jeszcze większą trwałość konstrukcji.
- Regulowane koła podporowe agregatu poprawiają płynność koszenia.
- Ze standardowych półpneumatycznych kół samonastawnych nie ucieknie powietrze po przebiciu.
Konstrukcja agregatu zapewnia doskonałą jakość koszenia przy wyższych prędkościach jazdy.
- Agregat wytłoczono z solidnej blachy stalowej o grubości 4,6 mm, aby uzyskać jak najmniejszą liczbę spoin i zapewnić gładki spód i mniej ostrych narożników, na których gromadzi się materiał.
- Budowa z precyzyjnie wykonanych elementów zapewniających trwałość agregatu
- Ze względu na budowę z jednego elementu stalowego nie ma spoin, które mogą ulec uszkodzeniu
- Gładki spód bez ostrych krawędzi, na których mógłby gromadzić się materiał
- Obrzeża agregatu wzmocniono belką stalową 1,9-cm.
- Zaokrąglone narożniki wytłaczanego agregatu pomagają rozłożyć siłę uderzeń, by zmniejszyć zagrożenie uszkodzeniem przy kolizji z drzewami, kamieniami, krawężnikami i innymi stałymi przeszkodami.
- Konstrukcja agregatu o głębokim na 14 cm profilu zapewnia doskonały przepływ powietrza, co pozwala szybko i sprawnie przemieścić skoszony materiał.
- Regulacja wysokości koszenia od 2.5 cm do 12.7 cm w odstępach co 1.3 cm umożliwia operatorowi dostosowanie maszyny do wszelkich warunków koszenia.
Wyjątkowy układ przegród umożliwia podniesienie się trawy przed skoszeniem, dzięki czemu wysokości koszenia jest jednorodna i nadaje murawie doskonały wygląd:
- Układ przegród eliminuje formowanie się grudek, pokosu i wydmuchiwanie materiału.
- Szeroki otwór wylotowy zapewnia równomierne rozrzucanie skoszonej trawy i doskonały wygląd trawnika w każdych warunkach.
Agregat koszący Fastback 183 cm
Agregat koszący Fastback 183 cm
Zastosowania agregatu koszącego Fastback 183 cm:
- Koszenie na obszarach, w których znajdują się ludzie
- Szkoły
- Parki
- Place zabaw
- Obszary komunikacyjne (bulwary miejskie, pobocza dróg, itp.)
- Warunki i zastosowania:
- Obszary z przerośniętą trawą i zachwaszczone
- Obszary, w których nie ma obaw o szerokie rozrzucanie trawy (parki, pobocza dróg)
- Wymagania instytucji publicznych określające zastosowanie kosiarki z wyrzutem tylnym
Kluczowe cechy agregatu 183 cm z wyrzutem tylnym:
- Agregat koszący wykonano z blachy stalowej o grubości 4,6 mm zapewniającej wysoką wytrzymałość i odporność na trudne warunki pracy w profesjonalnych zastosowaniach komunalnych.
- W konstrukcji agregatu koszącego zastosowano opatentowany układ przegród ograniczających zlepianie się materiału, formowanie pokosu, co pozwala na uzyskanie doskonałego wyglądu murawy, którego nie da się uzyskać konkurencyjnymi kosiarkami z tylnym wyrzutem.
- Układ napędu pasowego ma łatwy w użyciu napinacz.
- Dzięki zastosowaniu układu sprężyn wyeliminowano możliwość nadmiernego napięcia i poprawiono trwałość pasa napędowego oraz doskonałą wydajność w sezonie.
- By umożliwić łatwą obsługę agregat koszący można obrócić do pionowego położenia serwisowego.
- Głębokie wytłoczenie agregatu poprawia przepływ powietrza, więc można skosić więcej trawy.
- Operator może przycinać trawę po obu stronach.
- Możliwość przycinania po obu stronach zwiększa wydajność operatora.
- Regulacja wysokości koszenia od 2.5 cm do 15.2 cm w odstępach co 1.3 cm umożliwia operatorowi dostosowanie maszyny do wszelkich warunków koszenia.
-
Koła kopiujące, rolki lub montowane z boku płozy unoszą agregat ponad nierównościami terenu, by uzyskać skoszoną powierzchnię o zadbanym wyglądzie.
-
Podwójne koła podporowe poprawiają trwałość.
-
Układ łatwego unoszenia i blokowania agregatu w celu wykonania czynności serwisowych.
-
Ze standardowych półpneumatycznych kół samonastawnych nie ucieknie powietrze po przebiciu.
-
Trzpienie obrotowe noży można nasmarować bez zdejmowania osłon pasów.
-
Kute na zimno trzpienie o średnicy 2,5 cm są wytrzymałe i trwałe.
-
Obrabiane termicznie, aby zapewnić większą wytrzymałość
-
-
Certyfikacja zgodności z normami europejskimi (CE)
profesjonalny agregat 7-iron V-Flex 183 cm z wyrzutem bocznym
(INFORMACJA: nie oferowany w regionie 2 (w tym w Polsce)
Charakterystyka techniczna agregatu koszącego
Agregat 7-Iron V-Flex 183 cm
Agregat koszący 7-iron V-Flex przeznaczony dla użytkowników wymagających agregatu rotacyjnego z możliwością śledzenie ukształtowania terenu w obszarach trudnych i nierównych:
- Pola golfowe
- Obiekty sportowe
- Parki i obiekty rekreacyjne
- Służby komunalne
Agregat V-Flex wykonano z blachy stalowej o grubości 4,6 mm:
- Wysoka wytrzymałość pozwala na stosowanie na polach golfowych.
W agregacie zastosowano opatentowany pionowy układ napędu pasowego umożliwiający agregatowi na wychylenie 20° powyżej i poniżej części środkowej. Konstrukcja ta pozwala również zachować czystość pasów i zapobiega ich rozciąganiu się i skręcaniu podczas zmiany położenia agregatu.
Dostęp do WOM jest łatwy, by łatwo zmienić narzędzia
WOM kosiarki
Niezależny WOM napędza agregat koszący, szczotkę obrotową oraz dwustopniową odśnieżarkę:
- WOM można włączać i wyłączać podczas jazdy, by poprawić wydajność.
- Hydrauliczne sprzęgło WOM posiada opóźniający zawór bezpieczeństwa by załączanie było płynne.
- Żywotne mokre sprzęgło.
- Dostęp do WOM jest łatwy.
Opony dobrano do wielkości i szerokości kosiarki
Opony do modeli 1550, 1570, 1575
Opony
Standardowe opony kół napędowych:
- 23x10.5-12 lub 23x8.5-12 (1550, 1570)
- 23x10.5-12 (1575)
Standardowe opony kół osi skrętnej: 18x8.5-10 (4WD)
Opony do modeli 1580, 1585
Standardowe opony kół napędowych: Opony kół napędowych 26x12-12, 6 PR (1580, 1585)
Standardowe opony kół osi skrętnej: Opony kół kierowanych 20x10.00-10, 6 PR (1580, 1585)
Opcjonalne zestawy do mulczowania poprawiają wszechstronność agregatów koszących
Na ilustracji typowy zestaw do mulczowania
Zestawy pozwalają przekonfigurować agregaty koszące 7-Iron™ PRO 152 cm i 183 cm z bocznym wyrzutem na funkcję mulczowania trawy i liści.
Zestawy do mulczowania obejmują ostrza mulczujące, przegrody, zaślepki i elementy montażowe.
Podobne zestawy do mulczowania oferowane są do agregatów koszących Fastback 158 cm i 183 cm.
| Agregat koszący | BTC10669 | Zestaw do mulczowania do 60" SD (boczny wyrzut) |
| Agregat koszący | BTC10670 | Zestaw do mulczowania do 72" SD (boczny wyrzut) |
| Agregat koszący | BTC10545 | Zestaw do mulczowania do 62" RD (tylny wyrzut) |
| Agregat koszący | DMB210099 | Zestaw do mulczowania do 72" RD (tylny wyrzut) |
Wysokiej klasy kabina ComfortCab w standardzie zapewnia wygodę i wydajność
Kosiarka 1585 z opcjonalnymi lusterkami bocznymi, światłem sygnalizacyjnym, oświetleniem z tyłu i homologacją drogową
Kabina ComfortCab jest standardowym wyposażeniem kosiarek TerrainCut™ 1575 i 1585. Jest to kabina należąca do najbardziej wyciszonych i łatwych w użyciu. Tę wysokiej klasy kabinę opracowano na podstawie szeroko zakrojonych badań opinii klientów i narzędzi badawczych oraz najbardziej zaawansowanych technik projektowania.Maszyny z kabiną przeznaczone są dla operatorów wymagających najwyższej wygody i wydajności.
- Właściciele dużych posiadłości
- Użytkownicy profesjonalni
- Agencje rządowe.
Niezależnie, czy wykonywane są inne prace narzędziami (jak sprzątanie szczotką obrotową, odśnieżanie lub spychanie lemieszem) kosiarki czołowe TerrainCut są na tyle wszechstronne, by wykonać każde zadanie, a jednocześnie chronić operatora przed warunkami pogodowymi.
Wersja
Kabina ComfortCab w standardowym wyposażeniu (kierunkowskazy tylko w wersji dla USA)
Widoczność z fotela operatora w kabinie ComfortCab
Operatorzy z pewnością docenią zalety kabiny - począwszy od konstrukcji ukierunkowanej na doskonałą widoczność. Kabinę wyposażono w solidne mocowanie oraz wbudowaną ramę chroniącą operatora przy przewróceniu się maszyny.Przestronność oraz uważnie rozplanowane wnętrze zapewniają pełną widoczność 360°.
- Operatorzy cieszą się niezakłóconą widocznością niezależnie od wykonywanego zadania.
- Zmęczenie operatora spowodowane niewygodnym schylaniu się jest znacznie mniejsze, co prowadzi do ogólnej poprawy wydajności.
- Dużo miejsca nad głową i sferyczne szyby ze wszystkich stron oferują przestronne wnętrze i poczucie dużej kabiny.
Sterowanie klimatyzacją i ogrzewaniem
Filtr powietrza kabiny (kierunkowskazy tylko w wersji dla USA)
Wysokiej jakości wnętrze kabiny ComfortCab
Operator jest dobrze chroniony przed warunkami pogodowymi dzięki wysokiej klasy układowi klimatyzacji, gwarantującemu ogrzewanie i chłodzenie.
- Dzięki klimatyzowanej kabinie każde zadanie jest przyjemniejsze zarówno podczas mroźnej zimy, jaki i gorącego letniego dnia.
- Standardowy wysokowydajny filtr usuwa nawet najmniejsze cząsteczki kurzu i alergenów z powietrza.
Elementy sterowania nagrzewnicą i klimatyzacją oraz nawiewy
Wloty powietrza na dachu do ogrzewania i klimatyzacji
Wysokiej jakości układ klimatyzacji oferujący maksymalny komfort operatora jest standardowym wyposażeniem w kabinie ComfortCab kosiarek 1575 i 1585:
- Elementy sterowania ogrzewaniem i klimatyzacją dogodnie umieszczono w podsufitce.
- Dachowe wloty powietrza umieszczono po obu stronach operatora.
Funkcje kabiny ComfortCab
Niezrównany komfort pracy i widoczność
Prawostronne elementy sterowania, instrumenty i uchwyty na napoje
Różne funkcje w kabinie zapewniające niezrównany komfort pracy i widoczność. Wspomniane cechy:
- Wyjątkowo ciche wnętrze kabiny z dywanikami z pianki tłumiącymi drgania
- Szyby sferyczne, by zapewnić przestronne wnętrze i widoczność 360°
- Podniesiona belka czołowa zapewnia maksymalną widoczność
- Prawy panel sterowania z najczęściej wykorzystywanymi elementami sterowania w zasięgu ręki operatora
- Regulowana kolumna kierownicy
- Zdejmowana podłoga
- Fotel pokryty tkaniną Deluxe ze zwijanymi pasem bezpieczeństwa znajduje się w podstawowym wyposażeniu.
- Standardowe podłokietniki dodatkowo poprawiają wygodę operatora
- Wewnętrzne lusterko wsteczne zapewnia widoczność do tyłu
- Oświetlenie wnętrza obejmuje przełącznik świateł w warunkach słabego oświetlenia
- Standardowa osłona przeciwsłoneczna chroni przed słońcem
- Udogodnienia:
- Wygodny uchwyt na napoje
- Zasilanie – 12V
- Zintegrowany uchwyt wspomagający wsiadanie i wysiadanie z kabiny
- Zamykane klamki drzwi z przyciskiem
- Drabinka po lewej stronie ułatwi wsiadanie i wysiadanie (wyłącznie model 1585)
Dodatkowe udogodnienia:
- Opcjonalne podwójne lusterka wsteczne zapewniają lepszą widoczność do tyłu
- W ofercie jest gama zestawów nagłaśniających do montażu pozafabrycznego oraz opcjonalny zestaw montażowy.
- Stereofoniczne radio AM/FM, odbiór komunikatów pogodowych, radio satelitarne SiriusXM®, współpraca z odtwarzaczem MP3 iPod®
- John Deere/Delco AM/FM stereo z odtwarzaczem CD, zegar, gniazdo wejściowe audio do odtwarzaczy MP3 i odbiór komunikatów pogodowych
- Stereofoniczne radio AM/FM, odbiór komunikatów pogodowych, radio satelitarne SiriusXM®, współpraca z odtwarzaczem MP3 iPod®
Standardowe i opcjonalne funkcje w kabinie
Standardowa dwubiegowa wycieraczka przedniej szyby
Opcjonalne radio
Kabinę wyposażono w w wiele standardowych funkcji zapewniających operatorowi łatwość obsługi i wygodę:
- Standardowa dwubiegowa wycieraczka przedniej szyby utrzymująca ją w czystości
- Podwójne dachowe przednie światła robocze oferujące optymalną widoczność po zmroku
- Zintegrowane światła ostrzegawcze / kierunkowskazy chronione przed uderzeniami gałęzi drzew
- Dwie pary gniazd hydraulicznych z przodu (kod podstawowy 1575 - 2442TC; kod podstawowy 1585 - 2462TC)
W kabinie można łatwo zainstalować akcesoria poprawiające komfort operatora i wydajność:
- Okablowanie do opcjonalnych akcesoriów, jak radio, tylne światła robocze, i pulsujące światło ostrzegawcze
- Podwójne dachowe tylne światła robocze oferujące optymalną widoczność z tyłu po zmroku
Fotel operatora
Elementy sterowania fotela
Komfortowy fotel pokryty tkaniną
Operator otrzymuje komfortowy fotel pokryty tkaniną
Amortyzowany pneumatycznie fotel pokryty tkaniną Deluxe ze zwijanym pasem bezpieczeństwa znajduje się w podstawowym wyposażeniu modeli z kabiną:
-
Ergonomicznie ukształtowana poduszka fotela, podparcie lędźwiowe, regulowane oparcie, amortyzacja pneumatyczna oraz podłokietniki zapewniają operatorowi doskonały komfort oraz podparcie.
-
Operator może dostosować zawieszenie przez podniesienie/obniżenie ciśnienia, uzyskać optymalną wygodę umieszczając strzałkę pośrodku wskaźnika.
-
Przy użyciu dźwigni znajdującej się pod fotelem, można fotel przesuwać do przodu lub do tyłu zależnie od wzrostu operatora.
-
Chowane pasy zapobiegają skręcaniu się na zawieszeniu fotela i elementach sterowania.
Oświetlenie standardowe
Dwa standardowe światła przednie
Opcjonalny zestaw oświetlenia obejmuje:
-
Dwa regulowane światła robocze montowane w tylnej części dachu
-
Obrotowe światło sygnalizacyjne
Funkcje kabiny zapewniające bezpieczeństwo
-
Rama zabezpieczająca przy przewróceniu się maszyny--- certyfikowana zgodnie z najwyższymi standardami branżowymi w celu zapewnienia operatorowi maksymalnej ochrony
-
Układ wykrywania obecności operatora
- Prawe wyjście awaryjne
-
Hartowane bezpieczne szkło na wypadek stłuczenia
Kabinę ComfortCab™ wyposażono w konstrukcję zabezpieczającą operatora
Kosiarka 1585
Operatora w kabinie ComfortCab chroni rama zabezpieczająca przy przewróceniu się maszyny Zwijane pasy bezpieczeństwa są standardowym wyposażeniem.
SiriusXM jest znakiem handlowym firmy SIRIUS XM Radio Inc. zastrzeżonym w USA. iPod jest znakiem handlowym firmy Apple Inc. zastrzeżonym w USA.
Łatwe w użyciu elementy sterowania poprawiają wydajność
Kosiarka 1585 z kabiną ComfortCab
Hydrostatyczne wspomaganie układu kierowniczego oferuje następujące korzyści:
- Ułatwia skręcanie maszyną i zmniejsza zmęczenie operatora
- Pozwala szybko skręcać -- dwa obroty kierownicą między skrajnymi położeniami pozwalają uzyskać doskonałą wydajność
Elementy konsoli sterowania:
- Przepustnica
- Stacyjka uruchamiana kluczykiem
- Przełącznik reflektorów
Elementy sterowania (na ilustracji model 1570)
Dogodnie rozmieszczone elementy sterowania
Operator zawsze dobrze widzi wszystkie wskaźniki, co pozwala bez trudu obserwować ich stan.
Kontrolki i światła ostrzegawcze na konsoli:
- Licznik godzin
- Ciśnienie oleju silnikowego
- Temperatura płynu chłodzącego silnik
- Wskaźnik przegrzania oleju hydraulicznego i alarm wyłączenia WOM
- Podgrzewacz powietrza
- Działanie wału odbioru mocy (WOM)
Zwrotność:
- Promień skrętu 33 cm
- Okrąg nieskoszonej trawy 71.1 cm z agregatem 183 cm 7-Iron™ PRO
- Agregat przesunięty i wycofany do tyłu
- Kosiarka pozostaje w obszarze skoszonym za pomocą agregatu koszącego o szerokości 183 cm z wyrzutem bocznym
- Koła skrętne pozostają w obrębie obszaru skoszonego za pomocą agregatu koszącego, zapewniając dużą zwrotność i brak kolizji tylnej części maszyny z przeszkodami.
Pedał głównego hamulca / pedały zmiany kierunku
Dwa pedały sterowania
- Dwa pedały sterowania umożliwiają wybór kierunku i prędkości jazdy dotknięciem palcami stopy.
- Obie ręce są wtedy wolne, by kierować i obsługiwać maszynę
Hamulec postojowy
- Hamuje obydwa koła napędowe
- Odłącza WOM
- Wyłącza opcjonalny tempomat
- Również wykorzystywany jako hamulec postojowy
Blokada mechanizmu różnicowego i hamulce wspomagające skręcanie
Hamulce wspomagające skręcanie
- Poprawia przyczepność podczas pracy na zboczach
- Idealnie się sprawdza podczas przycinania
- Współpraca z pedałami układu hydrostatycznego by zatrzymać lub zwolnić maszynę podczas skręcania.
Blokada mechanizmu różnicowego:
- Blokuje ze sobą oba przednie koła napędowe, by poprawić przyczepność
- Łatwe załączanie lewą nogą
Dźwignia napędu na cztery koła (4WD) (na ilustracji model 1570)
Dźwignie sterowania
Dwubiegowa dźwignia zmiany biegów jest standardowym wyposażeniem modeli 1580 i 1585.
Dźwignia sterowania napędem na cztery koła jest standardowa w modelach 1550, 1570, 1575, 1580 i 1585.
Bezpieczny układ rozruchowy zapewnia bezpieczeństwo operatora i osób postronnych
Kosiarka 1550 kosi trawę
Kosiarka 1550 kosi trawę
Kosiarki TerrainCut™ wyposażono w czujnik obecności operatora.
Aby uruchomić silnik, muszą być spełnione następujące warunki:
- Musi być wciśnięty pedał głównego hamulca lub zablokowany hamulec postojowy, a pedały napędu hydrostatycznego muszą być w położeniu neutralnym
- WOM musi być wyłączony.
- Należy użyć kluczyka zapłonu.
Ponadto, po uruchomieniu silnika, zabezpieczenie automatycznie wyłączy silnik i WOM, gdy operator opuści fotel. Aby silnik nie zgasł, operator musi wyłączyć WOM i zaciągnąć hamulec postojowy przed opuszczeniem fotela operatora.
Odchylana kolumna kierownicy i światła przednie stanowią wyposażenie standardowe
Trójczłonowa kolumna kierownicy
Zalety trójczłonowej kolumny kierownicy:
- Łatwy dostęp do zaworu układu kierowniczego i elementów elektrycznych
- Lepsze dopasowanie elementów i wygląd
- Łatwa regulacja z dopasowaniem do każdego operatora
- Standardowe żarówki halogenowe 50 W
Pochylana kolumna kierownicy
Regulowana kolumna kierownicy
Pochylana kolumna kierownicy umożliwia operatorowi ustawienie kierownicy w najwygodniejszym położeniu:
- Oferuje więcej miejsca podczas wsiadania i wysiadania z maszyny
- Ponad 38 cm zakresu regulacji
- W połączeniu z regulacją fotela umożliwia dostosowanie stanowiska do operatora dowolnego rozmiaru i wzrostu
Hamulce i blokada mechanizmu różnicowego są wygodne w użyciu, by uzyskać maksymalną wydajność
Tarcze hamulca w kąpieli olejowej/ blokada mechanizmu różnicowego
Hamulce w kąpieli olejowej stanowią wyposażenie standardowe:
- Zapewniają wysoką zdolność hamowania oraz długi okres żywotności
- Wymagają minimalnej regulacji
- Osobne hamulce do skrętu znajdują się po lewej stronie platformy operatora.
Blokada mechanizmu różnicowego jest również montowana standardowo.
- Blokuje ze sobą oba przednie koła napędowe, by w razie potrzeby poprawić przyczepność
- Dogodnie położony pedał umożliwia operatorowi włączenie blokady mechanizmu różnicowego lewą stopą jednocześnie utrzymując prędkość i kierunek (do przodu lub do tyłu) prawą nogą
Dogodne gniazdo zasilania 12 V
Gniazdo zasilania 12 V
Z gniazda 12 V można zasilać radioodbiorniki, telefony komórkowe i popularne narzędzia wykorzystywane przez profesjonalistów.
Gniazdo zasilania dogodnie umieszczono z przodu pod fotelem.
Certyfikacja zapewnia zgodność z normami bezpieczeństwa
Konstrukcja zabezpieczająca przy przewróceniu maszyny
Kosiarki TerrainCut spełniają wymagania norm bezpieczeństwa ANSI B71.4 oraz ISO 5395.
Konstrukcja zabezpieczająca przy przewróceniu maszyny (ROPS) spełnia wymagania normy 1928.51 Administracji Zdrowia i Bezpieczeństwa Pracy (OSHA) oraz ISO 2.
Konstrukcyjnie ułatwiona obsługa serwisowa w celu zmniejszenia kosztów utrzymania i wydłużenia czasu nieprzerwanej pracy
Maska silnika
Duża siatka w masce silnika
Zatrzask maski
Duża siatka w masce silnika:
- Zmniejsza ilość zanieczyszczeń, które mogą dostać się do chłodnicy
- Nie trzeba często czyścić siatki maski silnika
Zatrzask pewnie zamyka maskę silnika i dobrze ją uszczelnia:
- Zatrzask maski silnika umieszczono u góry za fotelem.
Maska silnika otwiera się do tyłu
Konstrukcyjnie łatwy dostęp do elementów obsługowych
Konstrukcyjnie łatwy dostęp do elementów obsługowych umożliwia wydajną codzienną obsługę, by utrzymać maszynę w doskonałym stanie technicznym.
Maska silnika otwiera się do tyłu, odsłaniając:
- Silnik
- Filtr oleju i paliwa
- Chłodnica oleju hydraulicznego
- Wlew chłodnicy
W razie konieczności maskę silnika można całkowicie zdjąć. Fotel można odchylić do przodu, by dostać się do filtra powietrza, gniazda bezpieczników, bagnetu oleju silnikowego oraz przedniej części silnika.
Pokrętło zwolnienia parownika
Parownik można odchylić do tyłu, by ułatwić czyszczenie
Łatwe do obrócenia pokrętła umożliwiają zwolnienie parownika układu klimatyzacji (wyłącznie modele 1575 i 1585) oraz chłodnice paliwa i oleju hydraulicznego, aby je odchylić do tyłu, by umożliwić dokładne wyczyszczenie przestrzeni między nimi a chłodnicy silnika.
Pokrywa podłogowa
Wyjmowana pokrywa podłogowa
Pokrywę podłogową można zdjąć, by odsłonić układ przeniesienia napędu, WOM oraz większość cięgieł.
Czytelna naklejka z listą czynności obsługowych znajduje się na spodzie pokrywy podłogi:
- Umożliwia łatwe podłączenie wału napędowego przy zmianie narzędzi
- Ułatwia wykonanie obsługi serwisowej w optymalnym czasie, co zapewnia najwyższą wydajność i czas nieprzerwanej pracy
Zdjęta pokrywa podłogi
Zdjęcie pokrywy podłogi odsłania wał napędowy agregatu koszącego, odśnieżarki i szczotki obrotowej:
- Można jeszcze łatwiej i wygodniej wymienić przednie narzędzie
Przewody hydrauliczne mają uszczelki pierścieniowe wielokrotnego użytku:
- Złącza z uszczelkami pierścieniowymi zapewniają szczelność przy niższym momencie dokręcenia.
- Złącza można zdjąć z uszkodzonego przewodu i wykorzystać na nowym przewodzie.
- Znacząco zmniejszono awaryjność oraz koszty napraw.
Na ilustracji obrót do serwisowania (Rotate For Service™ -- RFS)
Zatrzask blokady RFS
Funkcja obrotu do serwisowania (RFS) umożliwia łatwe czyszczenie i obsługę agregatów koszących:
- Zatrzask i sworzeń serwisowy umożliwia zablokowanie agregatu koszącego w położeniu czyszczenia i obsługi.
- Do górnych, smarowanych trzpieni obrotowych można dostać się bez zdejmowania osłon pasów.
Agregat koszący w położeniu RFS
Przygotowano punkty mocowania podczas transportu, by zmniejszyć koszt i czas transportowania na przyczepie
Kosiarka 1550 TerrainCut™
Kosiarka 1570 z uniesionym agregatem
Przygotowano punkty mocowania podczas transportu, by zapewnić wygodę:
- Wbudowane mocowania do transportu na przyczepie umieszczono z przodu i z tyłu maszyny.
- Uniesienie agregatu o 26° pozwoli pokonać najbardziej strome rampy przyczep, by ułatwić załadunek i rozładunek.
- Agregaty z funkcją obrotu do serwisowania (Rotate For Service™ (RFS)) zajmują mniej miejsca podczas transportu na przyczepie pozostawiając więcej miejsca na inne narzędzia i osprzęt.
Rama spawana wykonana jest z wysokojakościowej stali
Wytrzymała, stalowa rama z profili zamkniętych
Rewolucyjne rowiązanie spawanej ramy z wytrzymałych profili zamkniętych zapewnia wysoką trwałość i umożliwia zainstalowanie głównych komponentów niżej na maszynie:
-
Uzyskano w ten sposób konstrukcję z niskim środkiem ciężkości zapewniającą większą stabilność i przyczepność na zboczach i pochyłościach.
-
Rama ochronna jest zintegrowana z ramą.
Trwała konstrukcja
Cechy zapewniające trwałość ramy:
- Obrabiane termicznie żeliwne osie 3.15 cm) z czopami obrotowymi
- Tarcze hamulcowe w kąpieli olejowej
- Sprzęgło hydrauliczne WOM z hamulcem
- Gwarantuje płynne załączanie trwałość
- Chłodnica oleju hydrostatycznego
- Złączki z uszczelkami pierścieniowymi
- Zintegrowany WOM
- Uszczelnione przekaźniki i połączenia elektryczne
- Wzmocnione, dwa siłowniki hydrauliczne
- Gniazda cięgien podnoszących wykonane z żeliwa sferoidalnego
- Żeliwny tylny zderzak
Hydrostatyczna przekładnia i układ przeniesienia napędu są wzmocnione, by zapewnić maksymalny czas nieprzerwanej pracy
Przekładnia Kanzaki 30 cm۽³
Zastosowano przekładnie Kanzaki® 30 cm³, by zapewnić niezawodną pracę.
Funkcje poprawiające trwałość:
- Hydrostatyczna przekładnia i układ przeniesienia napędu są wzmocnione, by zapewnić najwyższą wydajność, maksymalny czas nieprzerwanej pracy i obniżyć koszt obsługi serwisowej.
- Pompa wydajnie podaje olej do przekładni.
- Chłodnica oleju umożliwia utrzymanie optymalnej temperatury oleju przekładniowego, by uzyskać najwyższą wydajność i trwałość przekładni w najtrudniejszych warunkach pracy.
- Maksymalna przędność jazy do przodu to 19.3 km/h w modelach 1550, 1570 i 1575 oraz 24.1 km/h w modelach 1580 i 1585.
- Automatyczne odpowietrzanie pozwala uniknąć zapowietrzenia układu.
Kanzaki to znak towarowy należący do firmy Kanzaki Kokyukoki Manufacturing.
Dwufunkcyjny napęd na tylne koła umożliwiający optymalne wykorzystanie funkcji napędu na cztery koła
Mechaniczny napęd tylnej osi
Mechaniczny napęd tylnej osi jest standardowym wyposażeniem (1550, 1570, 1575, 1580, 1585):
- Napęd na cztery koła na żądanie (4WD) załącza i wyłącza się automatycznie.
- Zawsze ułatwia przycinanie
- Oferuje mniejsze zużycie paliwa niż pełny napęd 4WD
- Oferuje mniejsze zużycie opon kół kierujących niż pełny napęd 4WD
- Poprawia przyczepność i ułatwia przycinanie umożliwiając początkującym operatorom koszenie jak wytrawny ekspert.
- Działa wyłącznie przy jeździe do przodu
- Stały napęd na cztery koła 4WD.
- Można go włączać i wyłączać w czasie jazdy
- Zapewnia maksymalną przyczepność i małe ugniatanie gruntu w trudnych warunkach
- Działa zarówno przy jeździe do przodu, jak i do tyłu
- Do modeli 1580 i 1585 oferowana jest dwuzakresowa przekładnia.
- Odłącza tylną oś podczas transportu z dużą prędkością
Dzięki specjalnej konstrukcji koła skrętne pozostają w obrębie skoszonego obszaru i łatwiej uniknąć przeszkód przy skręcaniu
Tył kosiarki podąża w skoszonym pasie
Kosiarka 1550 z agregatem 183 cm
Kosiarka pozostaje w skoszonym pasie przy pracy z agregatem o szerokości 183 cm Koła skrętne pozostają w obrębie obszaru skoszonego agregatem koszącym, zapewniając dużą zwrotność i brak kolizji tylnej części maszyny z przeszkodami. Zwrotność:
- Promień skrętu 33 cm
- Okrąg nieskoszonej trawy 71.1 cm z agregatem 183 cm 7-Iron™ PRO
- Agregat jest przesunięty, by umożliwić przycinanie.
Specyfikacje
| Rozmiary agregatów | 60, 62, 72 cale.(153, 158, 183 cm) | |||
|---|---|---|---|---|
| Moc | 38,2 KM* (28,1 kW) | |||
| Silnik | Diesel |
Dane produktów oparte są na informacjach dostępnych w momencie publikacji. Specyfikacje mogą ulec zmianie bez wcześniejszego zawiadomienia. Aby uzyskać więcej informacji, skontaktuj się ze swoim lokalnym dealerem John Deere.
