X940Traktorki z silnikiem Diesla
- Pedały Twin Touch
- Tempomat
- Hydrauliczny układ podnoszenia agregatu
- Elektryczny układ włączania agregatu
- Wspomaganie układu kierowniczego
- Solidny napęd na 2 koła
RAMA OCHRONNA
Wszystkie modele serii X940 są wyposażone w solidnie skonstruowanąramę (systemu ROPS) zabezpieczającą operatorów podczas pracy. Można ją składać na czas pracy pod drzewami lub w trudno dostępnych miejscach.
NAPĘD NAD AGREGATEM KOSZĄCYM
Do podłączania bądź odłączania agregatów koszących nie jest wymagane stosowanie narzędzi ani siły mięśni. Wystarczy powoli wycofać ciągnik nad nimi, do momentu usłyszenia dźwięku zatrzaśnięcia.
Feature
Rozwiń wszystko
Zwiń wszystko

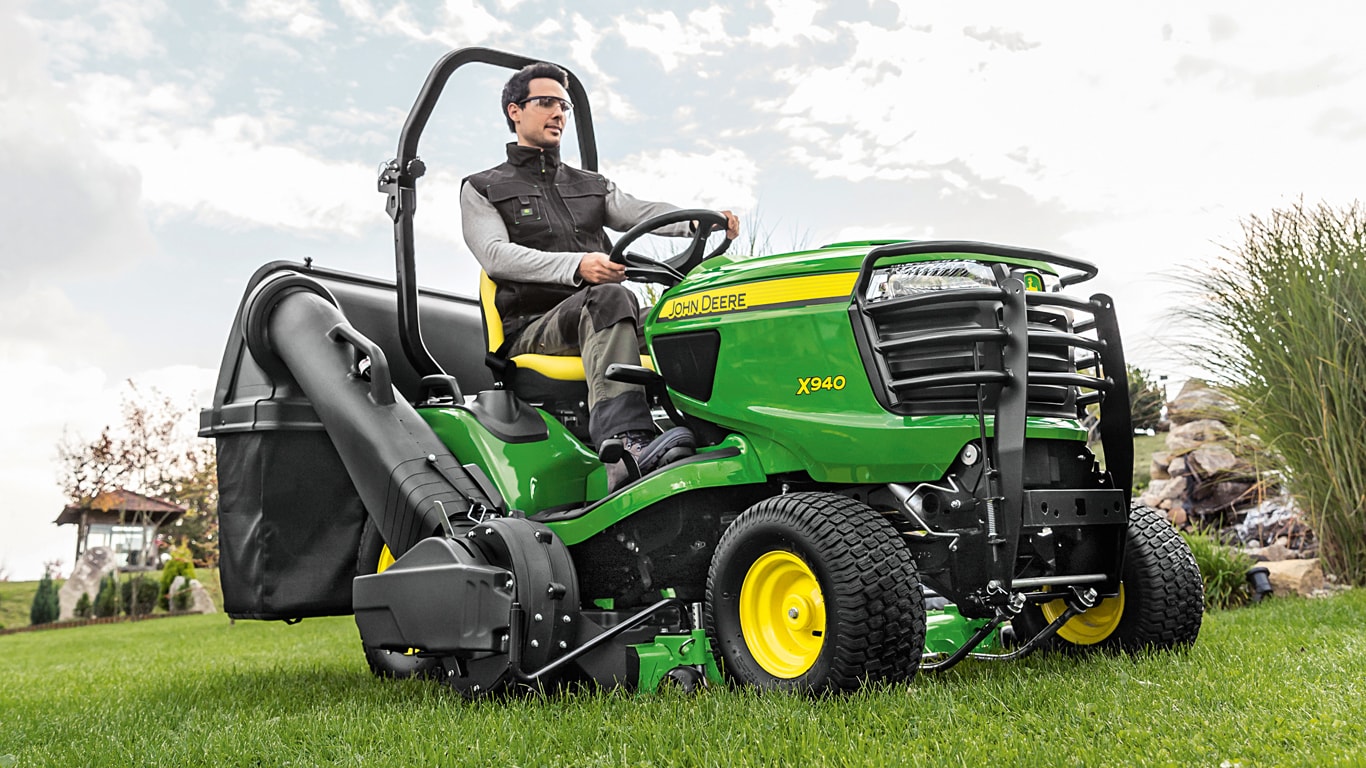

Ciągnik X940 podczas koszenia

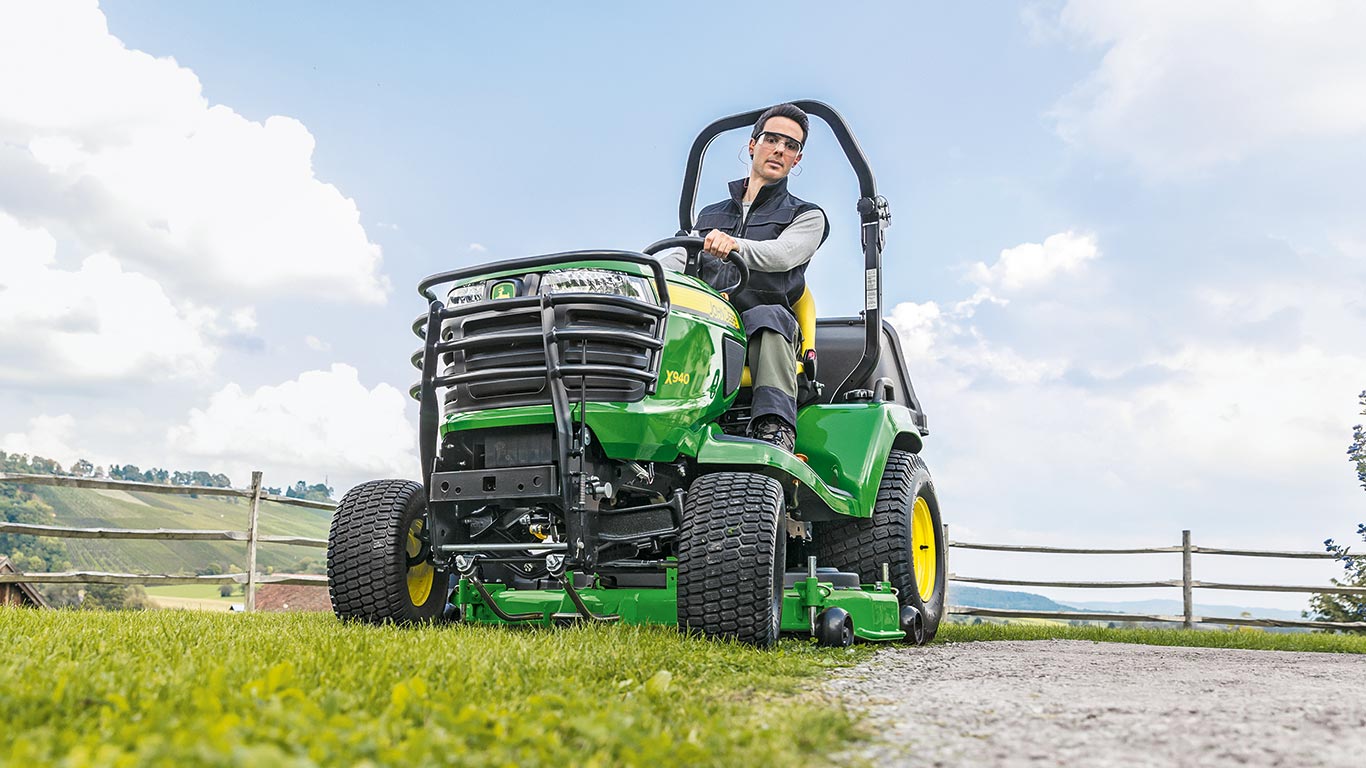

Ciągnik X949 podczas koszenia
Przestronna konstrukcja platformy
Stylowa maska ze zintegrowanymi grillami wlotu powietrza
Silnik wysokoprężny o mocy 17,9 kW (24 KM)
Filtry siatkowe wlotu powietrza
Osłona chłodnicy wyjęta w celu jej wyczyszczenia
Filtr wstępny silnika wysokoprężnego
Wskaźnik zapchania filtra powietrza
Zawór sterowania wspomaganiem układu kierowniczego
Hydrostatyczny zespół napędowy z dwoma kołami skrętnymi
Pełna spawana rama stalowa
Na ilustracji opcjonalny zaczep odbiornika i zaczep kulowy
Kosiarka samojezdna X940 z agregatem koszącym 48A
Agregat koszący 48A od dołu (na ilustracji pokazano podobny agregat kosiarki Z300 ZTrak)
Agregat Accel Deep 48A (na ilustracji pokazano podobny agregat kosiarki X584)
Agregat Accel Deep 48A (na ilustracji pokazano podobny agregat kosiarki X584)
Przyłącze do mycia kosiarki
Przyłącze do mycia ze złączem przewodu, które można zakupić lokalnie.
Opcjonalny 3-workowy tylny zbiornik na trawę Power Flow™ o pojemności 500 l
Dmuchawa Power Flow™
Łatwe do wyregulowania koło kosiarki i boczne wzmocnienie (na ilustracji pokazano podobny agregat kosiarki X584)
Kosiarka samojezdna X949 z wysokowydajnym agregatem koszącym 137 cm
Agregat koszący — widok z boku
Wysokowydajny agregat koszący 137 cm — widok z góry
Wysokowydajny agregat koszący 137 cm — widok z dołu
Przyłącze do mycia kosiarki
Przyłącze do mycia kosiarki ze złączem przewodu
Elementy przystawki mulczującej (na przykładzie wysokowydajnego agregatu koszącego 48)
MulchControl™ z zamkniętą przegrodą
Uchwyt MulchControl™
Ciągnik z napędem na cztery koła podjeżdżający do wysokowydajnego agregatu koszącego
Ciągnik z napędem na dwa koła podjeżdżający do wysokowydajnego agregatu koszącego
Opcja AutoConnect
Niesmarowalne koła z regulacją o skoku 12,7 mm (numery seryjne od 050000)
Smarowalne koła z regulacją o skoku 6,4 mm (numery seryjne od 050001)
Tylny wspornik holowniczy o jednolitej grubości (numery seryjne od 050000)
Ilustracja tylnego wspornika holowniczego o jednolitej grubości (numery seryjne od 050001)
Kosiarka samojezdna X949 z wysokowydajnym agregatem koszącym 152 cm
Agregat koszący — widok z boku
Wysokowydajny agregat koszący 152 cm — widok z góry
Wysokowydajny agregat koszący 152 cm — widok z dołu
Przyłącze do mycia kosiarki
Przyłącze do mycia kosiarki wraz z opcjonalnym złączem węża.
Elementy przystawki mulczującej (na przykładzie wysokowydajnego agregatu koszącego HC 122 cm)
MulchControl™ z zamkniętą przegrodą
Uchwyt MulchControl™
Kosiarka samojezdna z napędem na cztery koła (4WD) najeżdżająca na wysokowydajny agregat koszący
Kosiarka samojezdna z napędem na dwa koła (2WD) najeżdżająca na wysokowydajny agregat koszący
Opcja AutoConnect
Ciągnik X948 podczas koszenia
Uchwyt MulchControl™ (pokazany na agregacie koszącym 152 cm)
Przegroda MulchControl™ otwarta (pokazana w wysokowydajnym agregacie koszącym152 cm)
Przegroda MulchControl™ zamknięta (pokazana w wysokowydajnym agregacie koszącym 152 cm)

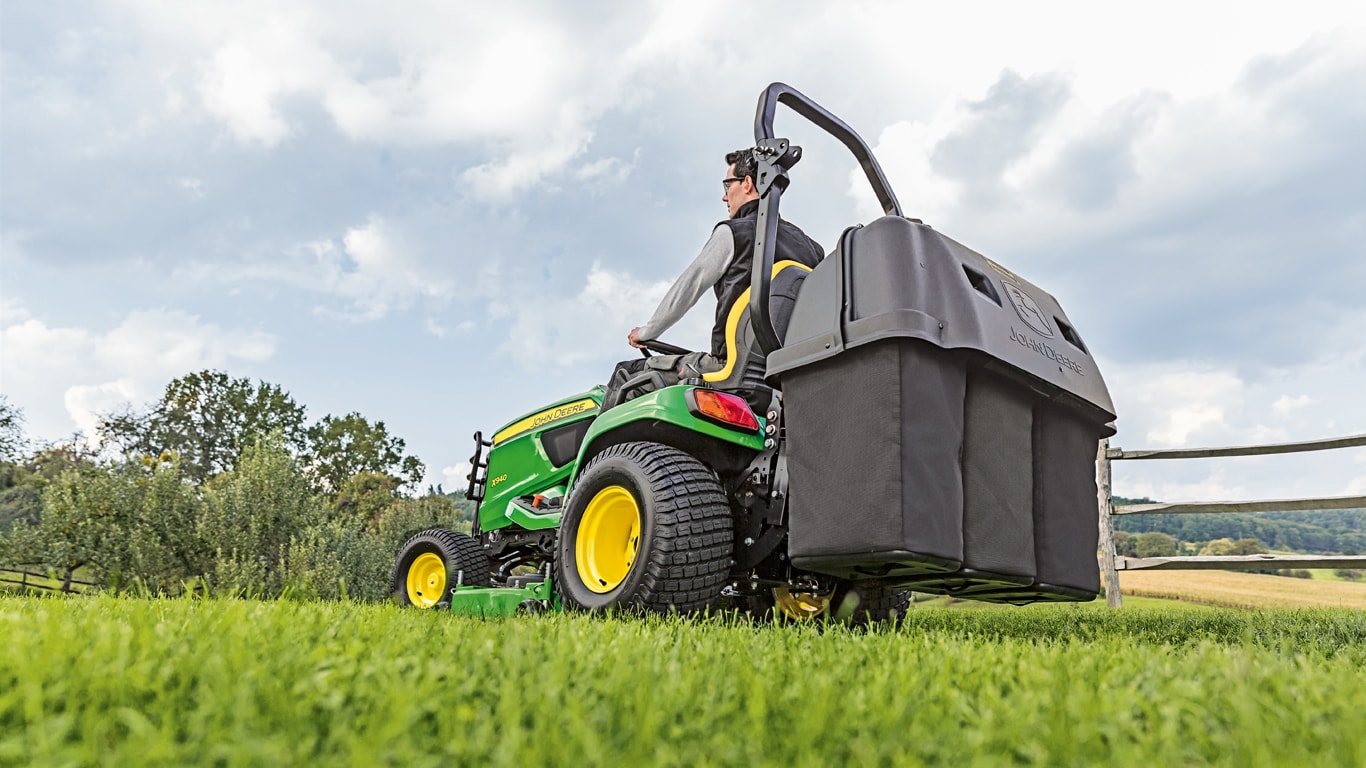

Opcjonalny 3-workowy, tylny materiałowy zbiornik na trawę Power Flow o pojemności 500 l
Dmuchawa Power Flow™
Istotne zalety polepszające skuteczność koszenia i wszechstronność zastosowania
Ciągnik X940 podczas koszenia
Ciągnik X949 podczas koszenia
Kosiarki samojezdne serii X940 Signature posiadają następujące, istotne zalety decydujące o ich wydajności:
- Spawana automatycznie, wzmocniona rama gwarantuje wytrzymałość podczas pracy z różnym osprzętem
- Duża moc silnika i moment obrotowy odpowiednie do obsługi większych narzędzi
- Trzy modele z silnikiem wysokoprężnym (X940, X948, X949)
- Większa trwałość
- Mniejsze zużycie paliwa
- Łatwa w obsłudze przekładnia hydrostatyczna sterowana nożnie pedałami Twin Touch™
- Wspomaganie układu kierowniczego zapewniające szybkie i precyzyjne sterowanie
- Napęd na cztery koła gwarantujący optymalną trakcję w każdej pracy i wszystkich warunkach (X948)
- Cztery koła skrętne w połączeniu z napędem na cztery koła gwarantują niezrównane możliwości precyzyjnego koszenia (X949)
- Blokada mechanizmu różnicowego przekładająca się na większą kontrolę trakcji
- Hydrauliczne sprzęgło WOM z miękkim i płynnym załączaniem
- Porównanie wału napędowego osprzętu z napędem pasowym
- Porównanie napędzanej wałem przekładni z napędem pasowym
- Deska rozdzielcza wzorowana na samochodowych ze wskaźnikami i kontrolkami
- Ergonomicznie rozmieszczone dźwignie sterowania
- Opcje foteli o wysokim komforcie
- Składana rama ochronna (ROPS) o gustownym kształcie
- Dwusuwakowy zawór sterowania hydraulicznego z wylotami
- Ogranicznik głębokości koszenia regulowany z fotela wraz ze wskaźnikiem
- Funkcja precyzyjnego poziomowania agregatu koszącego z wbudowanym wskaźnikiem poziomu i narzędziem do regulacji.
- Światła przednie i tylne wzorowane na samochodowych w odróżnieniu od zwykłych reflektorów
- Opcjonalny tylny WOM zapewniający prędkość 540 obr./min
- Opcjonalny 3-punktowy zaczep ograniczonej kategorii 1 do tylnych narzędzi
- Opcjonalny przedni podnośnik
- Opcjonalny przedni WOM
Nowoczesna stylistyka i funkcjonalna konstrukcja
Przestronna konstrukcja platformy
Stylowa maska ze zintegrowanymi grillami wlotu powietrza
Kosiarki samojezdne serii X940 Signature odznaczają się niezwykle kompaktową konstrukcją, która stwarza wiele możliwości ich komercyjnego wykorzystania.
Otwarta platforma jest przestronna i nie przytłacza nadmiarem elementów:
- Ułatwia ona wsiadanie do kosiarki i wysiadanie z niej
- Zapewnia dużo miejsca na nogi dzięki wbudowanym wnękom na stopy, gwarantując komfort jazdy
Jednoelementowa maska całkowicie okrywa silnik:
- Polepsza wygląd
- Zapewnia cichszą pracę
- Łatwy demontaż umożliwia skuteczniejszy dostęp w celu serwisowania
- Pomalowana maska
- Większa wytrzymałość na zarysowania w porównaniu z modelem z pokrywą formowaną
- Głębokie zarysowania można zamalować farbą
3-cylindrowy silnik wysokoprężny oferuje trwałość i oszczędność zużycia paliwa
Silnik wysokoprężny o mocy 17,9 kW (24 KM)
3-cylindrowy silnik wysokoprężny chłodzony cieczą zapewnia wyjątkową moc, osiągi, niskie zużycie paliwa i doskonałą trwałość do komercyjnego wykorzystania maszyny:
- Duża pojemność skokowa zapewnia wyjątkowy moment obrotowy
- Żeliwny blok zwiększa skuteczność pochłaniania drgań
- Cechy decydujące o najwyższej jakości to żeliwne tuleje cylindrowe, zawory wiszące, pełnociśnieniowy układ smarowania i wymienny filtr oleju
- Rozrusznik włączany przekaźnikiem ułatwia uruchamianie maszyny nawet w niskich temperaturach
- Wysokowydajne świece żarowe gwarantują szybki rozruch w chłodne dni. Automatyczny system czujników informuje operatora, kiedy silnik jest gotowy do rozruchu
- Mechaniczny upust paliwa eliminuje konieczność użycia narzędzi i zapobiega wyciekom paliwa na podłoże podczas odpowietrzania układu paliwowego:
- Wystarczy włączyć pompę paliwa znajdującą się z boku silnika.
- Elektryczny zawór odcięcia paliwa eliminuje konieczność użycia oddzielnego przełącznika do tego celu.
- Wtrysk pośredni i komory wstępnego spalania gwarantują płynną i cichą pracę silnika.
- Zainstalowany na silniku alternator 40 A zapewnia stabilny dopływ mocy do akumulatora w celu szybkiego jego naładowania:
- Oprócz tego ma wystarczająco dużo mocy, aby podłączyć osprzęt i akcesoria zasilane prądem 12 V
- Niski poziom emisji spalin spełnia europejskie normy pod kątem ograniczenia zanieczyszczeń powietrza:
- Konstrukcja górnozaworowa pozwala uzyskać skuteczny przepływ powietrza
- Komora wirowa zapewnia skuteczne spalanie
- Chłodzenie cieczą zapewnia bardziej stabilną temperaturę pracy
- Zamknięta wentylacja skrzyni korbowej powoduje recyrkulację i spalanie gazów węglowodorowych powstałych w skrzyni korbowej
Moc (KM) |
Maksymalny moment obrotowy |
Chłodzenie |
Pojemność skokowa |
18 kW (24,5 KM) |
--- |
Ciecz |
903 cm³ |
Układ dolotowy
Filtry siatkowe wlotu powietrza
Osłona chłodnicy wyjęta w celu jej wyczyszczenia
Powietrze dolotowe silnika jest zasysane przez filtry siatkowe u podstawy cokołu po prawej i lewej stronie kosiarki samojezdnej:
- Najczystszy i najchłodniejszy obszar kosiarki samojezdnej
- Oczyszcza powietrze, aby nie dopuścić do przedostania się plew i zanieczyszczeń do chłodnicy lub filtra powietrza
- Łatwe do wyczyszczenia i obsługi, aby silnik pracował przy optymalnej temperaturze
Filtr wstępny silnika wysokoprężnego
W silniku wysokoprężnym stosuje się wymienny cyklonowy filtr powietrza:
- Konstrukcja całkowicie uszczelniona, aby zapewnić efektywne oczyszczanie
- Działania cyklonu pozwala odrzucić 90–95% zanieczyszczeń, zanim dotrą do elementu papierowego
- Drugi wkład zabezpieczający dodatkowo filtrujący
- Całkowita skuteczna powierzchnia filtrowania wynosi 3303 cm²
Wskaźnik zapchania filtra powietrza
Wskaźnik niedrożności filtra powietrza stanowi wyposażenie standardowe:
- Kontrolka na desce rozdzielczej sygnalizuje operatorowi, kiedy filtr powietrza jest zanieczyszczony i trzeba go wymienić.
- Codzienne serwisowanie filtra powietrza jest prostsze dzięki wizualnej metodzie kontroli jego stanu.
- Wskaźnik wydłuża żywotność silnika poprzez wyeliminowanie przypadkowego dostania się zanieczyszczeń do silnika powodowanego zbyt częstym wyjmowaniem filtra.
Hydrauliczne wspomaganie kierownicy umożliwia kierowanie bez wysiłku
Zawór sterowania wspomaganiem układu kierowniczego
Hydrauliczne wspomaganie układu kierowniczego stanowi wyposażenie standardowe. Zapewnia swobodne kierowanie maszyną — zupełnie jak samochodem:
- mniejsze zmęczenie operatora
- lepsza zwrotność
- zwiększona produktywność.
|
Dwa koła skrętne, napęd na dwa koła (2WD) |
Cztery koła skrętne i stały napęd na cztery koła (4WD) |
Stały napęd na cztery koła, dwa koła skrętne |
Promień skrętu |
635 mm (25 cali) |
533,4 mm (21 cali) |
600 mm (23,6 cala) |
Agregat koszący o promieniu okręgu nieskoszonego 152 cm |
711,2 mm (28 cali) |
470 mm (18,5 cala) |
711,2 mm (28 cali) |
Liczba obrotów w lewo między skrajnymi położeniami |
2,5 |
2,8 |
2,8 |
Liczba obrotów w prawo między skrajnymi położeniami |
2,1 |
2,1 |
2,1 |
Wygodny układ napędu hydrostatycznego
Hydrostatyczny zespół napędowy z dwoma kołami skrętnymi
Wytrzymały, wzmocniony hydrostatyczny zespół napędowy do użytku komercyjnego jest przystosowany do różnorodnych zastosowań w zakresie obróbki gruntu i koszenia komercyjnego.
Bezstopniowa regulacja prędkości jazdy oraz płynna zmiana kierunku gwarantują wydajność i komfort pracy.
Blokada mechanizmu różnicowego zapewnia wymuszony napęd obu kół napędowych w celu zwiększenia przyczepności. Operator może skorzystać z tej funkcji w każdym momencie.
| Do przodu | 0–13,7 km/h |
| Wstecz | 0–9,7 km/h |
Wiele cech wartych podkreślenia:
- Wielowypustowy wał napędowy z przegubem uniwersalnym między silnikiem a przekładnią jest wytrzymały i zapewnia skuteczne przenoszenie mocy (bez pasów, bez poślizgów, bez strat).
- Moc wał napędowego przenoszona przez wał odbioru mocy (WOM) ze stałą, bezpośrednią przekładnią nie ma pasów, które mogłyby ulec poślizgowi lub zużyciu.
- Wewnętrzny WOM hydrauliczny z zespołem sprzęgła wielotarczowego:
- Miękkie i płynne włączanie sprzęgła
- Dłuższa trwałość tarczy dzięki stałej kąpieli olejowej
- Bez konieczności serwisowania, ponieważ tarcze regulują się samoistnie
- Wewnętrzne mokre hamulce tarczowe:
- większa skuteczność hamowania dzięki izolacji od kurzu, rdzy, lodu i innych zanieczyszczeń
- stałe chłodzenie płynem przekładniowym minimalizuje zużycie i eliminuje możliwość utraty sprawności hamulców z powodu przegrzania.
- Wyciszona konstrukcja niemal w całości redukuje odgłos pracy układu hydrostatycznego.
- Duża, wydajna pompa doładowania o pojemności skokowej 6 cm
Chłodnica oleju przekładniowego
Chłodnica oleju przekładniowego stanowi wyposażenie standardowe:
- Chłodnica pomaga utrzymać odpowiednio niską temperaturę oleju podczas wymagających prac holowniczych.
- Oddzielna chłodnica typu samochodowego zapewnia większą wydajność zarówno chłodnicy oleju, jak i zwykłej chłodnicy w porównaniu z wewnętrzną chłodnicą oleju
Pełna spawana rama stalowa zapewni wytrzymałość
Pełna spawana rama stalowa
Pełna spawana rama stalowa z ceowników zapewnia wytrzymałość do obsługi ciężkiego sprzętu:
- Boczne szyny ramy są uformowane ze stali 7 o grubości 4,6 mm, zapewniającej większą wytrzymałość.
- Wspornik przedniego zderzaka/obciążnika jest uformowany ze wzmocnionej stali 9,5 mm.
Metalową ramę spawają roboty elektrodą topliwą w osłonie gazów obojętnych (MIG):
-
Spójne spawy zapewniają maksymalną wytrzymałość spoiny
- Brak śrub, które mogą się poluzować
Przedni wspornik obciążników Quik-Tatch jest zaprojektowany jako część ramy:
- Stwarza on wygodną możliwość dodania ciężaru wynoszącego 76 kg do przedniej części ciągnika za pomocą czterech obciążników.
- Wystaje poza maskę, pełniąc funkcję zderzaka.
Na ilustracji opcjonalny zaczep odbiornika i zaczep kulowy
Przedni zaczep odbiornika jest zaprojektowany jako część ramy:
- Doskonały do ustawiania przyczep, łodzi itp. w ciasnych miejscach
Agregat koszący Accel Deep™ 122 cm (48A) kosi równo i jest bardzo wszechstronny
Kosiarka samojezdna X940 z agregatem koszącym 48A
Wykonany z kutej stali agregat koszący Accel Deep 122 cm charakteryzuje się głęboką, płaską od góry konstrukcją, która zapewnia doskonałą jakość koszenia, wydajność, czystość, trwałość i wszechstronność. Wydajność i rozrzucanie ścinków trawy są optymalne nawet w przypadku koszenia z dużą prędkością lub w wysokiej trawie:
- Głębokość agregatu na całej jego powierzchni wynosi 12,3 cm, co umożliwia optymalne koszenie, mulczowanie i zbieranie skoszonej trawy do zbiornika.
- Opcjonalny system MulchControl™ zapewnia doskonałą wydajność mulczowania i wszechstronność.
- Konstrukcja z kutej stali pozbawiona jest ostrych krawędzi i narożników, w których może się gromadzić skoszony materiał, powodując pogorszenie wydajności koszenia.
- Podwieszony agregat koszący zapewnia gładko i równo skoszoną murawę.
- Regulowane kółka podporowe agregatu umieszczone bezpośrednio nad gruntem zapobiegają zbyt niskiemu przycinaniu źdźbeł trawy.
- Dokładne ustawianie wysokości cięcia z regulacją co 6,4 mm.
- Kompatybilny z wysokowydajnym układem gromadzenia materiału (MCS) Power Flow™.
- Pasuje do ciągników X750, X754, X758, X940, X948 i X949.
UWAGA: Agregat koszący 48A 9095M wymaga standardowego zestawu podłączania lub zestawu automatycznego podłączania (podobnego jak w przypadku agregatów koszących 54 HC i 60 HC). Jednak w przeciwieństwie do agregatów 54 HC i 60 HC, agregat koszący 48A z wałem napędowym nie jest agregatem najazdowym. Operator może obrócić koła agregatu koszącego 48A o 90 stopni i wsunąć go pod ciągnik, a następnie przy pomocy zestawu automatycznego podłączania podłączyć wał odbioru mocy (WOM).
Doskonała jakość koszenia
Agregat koszący 48A od dołu (na ilustracji pokazano podobny agregat kosiarki Z300 ZTrak)
Głębokie wykucie stali przekłada się na doskonałą jakość koszenia. Skoszone ścinki wydostają się z agregatu bez dalszego rozdrobnienia:
- Zmniejszenie ilości rozdrobnionego materiału pozwala w większym stopniu wykorzystać moc na koszenie trawy, co znacząco poprawia wydajność kosiarki.
- Możliwe jest uzyskanie doskonałej jakości koszenia przy większej prędkości jazdy
- Dobry przepływ materiału ze strefy wyrzutu zapobiega kolizji skoszonej trawy z trawą do skoszenia, umożliwiając czyste koszenie.
- Nawet w trybie rozdrabniania koszenie jest bardziej równomierne niż w innych konstrukcjach, ponieważ głębsze wytłoczenie pozwala na ciągły obieg, optymalne rozdrabnianie i rozrzucanie ścinków.
- System poziomowania agregatu koszącego Exact Adjust pozwala łatwo i precyzyjnie wypoziomować agregat.
Wydajność — błyskawiczne wykonywanie zadań
Agregat Accel Deep 48A (na ilustracji pokazano podobny agregat kosiarki X584)
Głębokie wykucie stali agregatu koszącego poprawia wydajność, by sprawnie wykonywać zadania. Taka konstrukcja zmniejsza ilość rozdrobnionego materiału i pozwala w większym stopniu wykorzystać moc na koszenie trawy:
- Zdecydowanie poprawia się wydajność w trudnych warunkach koszenia przy wyższej prędkości jazdy.
Duży, wysoki i szeroki otwór wyrzutu przepuszcza więcej materiału, zapewniając:
- równomierne rozrzucanie ścinków przy dowolnej prędkości jazdy;
- zmniejszając ryzyko zatoru, co jest szczególnie ważne podczas pracy z mokrą, grubą lub gęstą trawą i przy zbieraniu trawy do zbiornika.
- Dmuchawa Power Flow™ 48A ma obudowę z wlotem o ponad 50% większej powierzchni niż dmuchawa Power Flow™ 48X używana we wcześniejszych maszynach.
Czystość podczas pracy — kosiarki oraz operatora
Agregat Accel Deep 48A (na ilustracji pokazano podobny agregat kosiarki X584)
Płaska od góry konstrukcja agregatu z kutej stali umożliwia utrzymanie czystości zarówno kosiarki, jak i operatora:
- Pod spodem i u góry agregatu jest niewiele miejsc, gdzie może się zbierać materiał.
- Górna część agregatu mniej się brudzi, dzięki czemu czyszczenie i serwisowanie wymagają mniej wysiłku i przebiegają szybciej.
- Spodnia część agregatu koszącego jest samoczyszcząca, aby utrzymać optymalną wydajność bez gromadzenia się materiału, który zakłóca przepływ powietrza i ścinków trawy
- Nie ma potrzeby czyszczenia ani usuwania nagromadzonego materiału spod agregatu koszącego
- Głębokość wytłoczenia agregatu Accel Deep™ zmniejsza ilość materiału uciekającego z przodu agregatu koszącego.
- Ograniczona ilość materiału, który przedostaje się na operatora i agregat koszący
- Równomierny przepływ materiału wyrzucanego z rury i mniej rozdrabnianej trawy to większe ścinki trawy, których prawdopodobieństwo osiadania na operatorze jest mniejsze.
- Mulczowanie zapobiega całkowitemu wyrzuceniu materiału, a dzięki przystawce MulchControl jest to praktyczne rozwiązanie w większości warunków koszenia.
Czyszczenie agregatu koszącego od góry i od spodu jest jedną z najczęstszych czynności konserwacyjnych:R
- Płaska konstrukcja części górnej zmniejsza liczbę miejsc, w których może zbierać się materiał i ułatwia jego zbieranie.
Przyłącze do mycia kosiarki
Przyłącze do mycia ze złączem przewodu, które można zakupić lokalnie.
Przyłącze do mycia ułatwia czyszczenie i mycie spodu agregatu.
- Odpowiednie złącze węża ogrodowego można zakupić lokalnie.
Układy gromadzenia materiału Power Flow™
Opcjonalny 3-workowy tylny zbiornik na trawę Power Flow™ o pojemności 500 l
Dmuchawa Power Flow™
Układ gromadzenia materiału do stosowania z dmuchawą Power Flow™ obejmuje:
- 3-workowy tylny zbiornik na trawę Power Flow™ o pojemności 500 l
Rura wyrzutowa i dmuchawa Power Flow™ są łatwe w montażu. Dmuchawę Power Flow™ można odchylić, by ułatwić czyszczenie.
Bardzo wytrzymała konstrukcja
Łatwe do wyregulowania koło kosiarki i boczne wzmocnienie (na ilustracji pokazano podobny agregat kosiarki X584)
Agregat koszący 48A ma mocne trzpienie obrotowe, by ostrze były właściwe ustawione, nawet po latach pracy.
- Kuty z blachy stalowej 10 o grubości 3,4 mm
- Żebrowanie agregatu koszącego zwiększa jego wytrzymałość we właściwych miejscach.
- Agregat 48A został zaprojektowany do użytku komercyjnego.
Wzmocnione koła agregatu.
- Zapewnia to większą wytrzymałość i trwałość oraz wydłuża okres bezawaryjnej eksploatacji.
- Ustawianie kół do właściwej wysokości koszenia jest łatwe i szybkie.
W agregacie koszącym 48A zastosowano boczny zderzak z pręta z litej stali o średnicy 16 mm zapewniający dodatkową ochronę i wytrzymałość.
Dwuetapowe malowanie powłoką E-coat i farbą proszkową zapewnia dodatkową ochronę przed rdzą.
Wszechstronność — łatwa zmiana konfiguracji z wyrzutu bocznego na mulczowanie lub zbieranie trawy do zbiornika
Konstrukcja agregatu koszącego 48A zapewnia maksymalną wszechstronność i łatwość zmiany trybów pracy agregatu koszącego.
- Po zainstalowaniu opcjonalnego systemu MulchControl™ (wraz ze specjalnymi ostrzami do mulczowania) można zmieniać konfigurację z bocznego wyrzutu na mulczowanie i odwrotnie, po prostu przestawiając dźwignię.
- Nie ma konieczności zmiany ostrzy w przypadku zmiany trybu wyrzutu, ponieważ ostrza do mulczowania są przystosowane również do wyrzutu bocznego.
- Tylny zbiornik na trawę Power Flow™ można wykorzystywać razem z przystawką MulchControl™ i zainstalowanymi ostrzami — wystarczy przestawić dźwignię MulchControl™ w położenie wyrzutu bocznego.
Wzmocniony wysokowydajny agregat koszący 137 cm
Kosiarka samojezdna X949 z wysokowydajnym agregatem koszącym 137 cm
Agregat koszący — widok z boku
Konstrukcja agregatu o głębokim na 14 cm profilu zapewnia doskonały przepływ powietrza, co pozwala przepuścić skoszony materiał szybko i sprawnie. Agregat jest kuty z blachy stalowej 9 o grubości 3,8 mm i ma przyspawane wzmocnienia na dolnej krawędzi, zapewniające dodatkową wytrzymałość i trwałość.
Wysokowydajny agregat koszący 137 cm — widok z góry
Wysokowydajny agregat koszący 137 cm — widok z dołu
Wysokowydajny agregat 137 cm jest formowany przy użyciu prasy hydraulicznej w celu zminimalizowania liczby spoin i zapewnienia gładkiego spodu, na którym gromadzi się mniej materiału:
- Szerszy i wyższy otwór wylotowy zapewnia równomierne rozrzucanie skoszonej trawy i doskonały wygląd trawnika w każdych warunkach.
- Wytrzymały deflektor z tworzywa sztucznego umożliwia równomierny rozrzut skoszonej trawy na trawniku. Deflektor zamocowano na zawiasach, co pozwala go unieść i zmniejszyć gabaryty maszyny w czasie przechowywania.
- Kute na zimno, osadzone w łożyskach kulkowych trzpienie o średnicy 2,5 cm poddawane są obróbce termicznej podnoszącej ich wytrzymałość.
- Przednia krawędź jest podniesiona powyżej płaszczyzny ostrzy, by umożliwić równomierne koszenie wysokiej trawy.
- Aby zapewnić czyste koszenie, noże koszące zazębiają się głębiej niż w wielu tradycyjnych agregatach.
- Agregat ma funkcję wyrzutu bocznego, rozdrabniania (opcja) lub współpracy z systemem zbierania materiału Power Flow™ (opcja).
Przyłącze do mycia kosiarki
Przyłącze do mycia kosiarki ze złączem przewodu
Aby ułatwić czyszczenie spodu agregatu, wyposażono go w przyłącze do mycia.
Złącze węża ogrodowego odpowiednie do posiadanego węża można zakupić w każdym sklepie.
Opcjonalny wysokowydajny zestaw do mulczowania
Elementy przystawki mulczującej (na przykładzie wysokowydajnego agregatu koszącego 48)
Wysokowydajny zestaw do mulczowania zapewnia doskonałą wydajność mulczowania:
- Ta wysokiej klasy przystawka obejmuje formowane ze stali przegrody do kierowania materiału oraz specjalne noże koszące i rozdrabniające.
- Specjalne ostrza do mulczowania mogą również służyć do wyrzutu bocznego i zbierania, chociaż ogólna jakość koszenia może być nieznacznie gorsza niż w przypadku użycia ostrzy standardowych.
- Zamówienie: BM23977, Wysokowydajny zestaw do mulczowania 137 cm
Opcjonalna przystawka MulchControl™
MulchControl™ z zamkniętą przegrodą
Uchwyt MulchControl™
Przystawka MulchControl™ umożliwia praktyczniejsze mulczowanie w różnych warunkach koszenia, ponieważ nie tylko doskonale rozdrabnia, ale również umożliwia przekonfigurowanie kosiarki, gdy bardziej pożądane jest koszenie z wyrzutem bocznym lub zbieranie skoszonej trawy. Zalety mulczowania ścinków trawy:
- Pięknie wyglądający trawnik
- Skoszona trawa nie jest wydmuchiwana na operatora, podjazdy ani kwietniki
- Mniejsze zużycie nawozów
- Wyeliminowanie wysiłku związanego z usuwaniem skoszonej trawy
MulchControl™ to innowacyjna, prosta konstrukcja, która jest łatwa w użyciu i konserwacji:
- Przystawka MulchControl zawiera przegrody do sterowania przepływem materiału pod agregatem koszącym.
- Obszar ostrzy po lewej stronie jest całkowicie zamknięty i optymalnie skonfigurowany, dzięki czemu agregat będzie mulczować nawet w trybie bocznego wyrzutu.
- Przegrody w pobliżu ostrzy środkowych i po prawej stronie są optymalnie skonfigurowane do mulczowania, gdy przegroda wyrzutu jest zamknięta.
- Uchwyt MulchControl™ umieszczono u góry agregatu koszącego. Służy on do otwierania i zamykania przegrody wyrzutu.
- Operator musi wysiąść z maszyny, aby włączyć bądź wyłączyć tryb mulczowania.
- Zmiana z mulczowania na wyrzut boczny i odwrotnie zajmuje kilka sekund.
Przystawka MulchControl™ jest odpowiednia w następujących sytuacjach:
- Zwykle mulczowanie, ale koszenie z wyrzutem bocznym w przypadku zbyt wysokiej trawy.
- Zwykle koszenie z wyrzutem bocznym, ale z możliwością przysłonięcia rury wyrzutowej.
- Zawsze mulczowanie trawnika głównego, ale wyrzut boczny często stosowany na trawnikach okalających/bocznych.
- Zbieranie skoszonej trawy do kosza z możliwością dalszego koszenia przy napełnionym koszu.
MulchControl pozwala operatorowi decydować, co dzieje się ze skoszoną trawą. Teraz operator w pełni korzystać z mulczowania z możliwością łatwego przekonfigurowania na wyrzut boczny lub zbieranie skoszonej trawy, gdy jest to konieczne.
Ograniczenia MulchControl
W trybie wyrzutu bocznego MulchControl nadal rozdrabnia około ⅓ materiału. Dlatego tryb wyrzutu bocznego jest w gruncie rzeczy trybem częściowego mulczowania. Może to być korzystne podczas koszenia z wyrzutem bocznym lub zbierania materiału, ponieważ umożliwia zmniejszenie ilości wyrzucanego materiału. W innych sytuacjach może to być niekorzystne:
- podczas koszenia mocnych gatunków trawy południowej, takich jak Zoysia lub Bermuda;
- podczas koszenia w warunkach wilgotnych i przy szybkim wzroście trawy;
- Gdy pożądane jest optymalne zbieranie trawy i oczyszczanie trawnika
Zgodność MulchControl
MulchControl to zestaw do montażu u klienta. Zestaw obejmuje ostrza do mulczowania:
- MulchControl jest przeznaczony do użytku z ciągnikami serii X700 Signature z roku 2015 i nowszymi oraz wysokowydajnym agregatem koszącym 9074M 137 cm (numery seryjne od 030001).
Możliwość doczepienia agregatu koszącego
Ciągnik z napędem na cztery koła podjeżdżający do wysokowydajnego agregatu koszącego
Ciągnik z napędem na dwa koła podjeżdżający do wysokowydajnego agregatu koszącego
Wysokowydajne agregaty koszące mają u góry rampy ułatwiające montaż:
- W przypadku ciągnika z napędem na cztery koła operator może po prostu najechać na agregat.
- W przypadku ciągnika z napędem na dwa koła operator musi najechać na agregat tyłem.
Aby zdemontować agregat koszący:
- Odłączyć wał napędowy.
- Odblokować cięgła dolne.
- Wycofać lub zjechać ciągnikiem z agregatu koszącego.
- W przypadku ciągnika z napędem na cztery koła (4WD) operator może po prostu zjechać z agregatu tyłem.
- W przypadku kosiarki samojezdnej z napędem na dwa koła (2WD) operator może po prostu zjechać z agregatu przodem.
Opcjonalny napęd AutoConnect™
Opcja AutoConnect
Wał napędowy AutoConnect to opcjonalny zestaw, który umożliwia automatyczne podłączanie lub rozłączanie napędu agregatu koszącego uzyskiwanego ze środkowego wału WOM kosiarki samojezdnej.
Napędu AutoConnect nie trzeba demontować z kosiarki samojezdnej podczas użytkowania sprzętu korzystającego z przedniego napędu.
Krótka instrukcja najeżdżania na agregat koszący (główne czynności)
Firma John Deere zaprojektowała system ułatwiający demontaż i ponowny montaż agregatu koszącego. Prawidłowe użycie wymaga ostrożnego wykonania kilku czynności.
Główne czynności przedstawiono na poniższej liście. Aby uzyskać bardziej szczegółową procedurę, należy zapoznać się z podręcznikiem operatora. Agregat koszący jest już prawdopodobnie zamontowany do ciągnika, dlatego zaczęto od przedstawienia procedury demontażu.
DRIVEJD - Zawsze Niezawodny Produkt
Procedura demontażu agregatu koszącego
Podjechać kosiarką samojezdną do poziomego obszaru.
Przygotować agregat koszący.
- Ustawić koła i obniżyć agregat koszący.
- Zdemontowane ramiona holownicze (przód) i zwolnione (tył)
- Wał odbioru mocy (WOM): odłączyć ręczny układ WOM, a następnie wycofać, aby wyjąć tylne ramiona holownicze (w przypadku wyposażenia w system AutoConnect wycofanie powoduje również odłączenie WOM).
- Podnieść tylne ramiona holownicze.
Zwiększyć obroty silnika, włączyć układ poprawiający przyczepność i zjechać.
Procedura montażu agregatu koszącego
Upewnić się, że kosiarka samojezdna i agregat koszący są gotowe
- Ustawienie kosiarki samojezdnej i agregatu koszącego
- Uniesione cięgła dolne
- Prawidłowe położenie WOM (w przypadku ręcznego podłączania WOM umieścić wał w uchwycie agregatu koszącego)
Włączyć układ poprawiający przyczepność, zwiększyć obroty silnika i najechać przodem lub tyłem
Podłączyć agregat koszący do kosiarki samojezdnej
- Sprawdzone ustawienie i podłączenie oraz podłączony WOM
- Podłączanie ramion holowniczych, przód
- Ustawić koła podporowe agregatu.
Gotowe! Ustawić wysokość agregatu koszącego i rozpocząć koszenie.
Ulepszenia w agregatach 137 cm i 152 cm ciągników serii X940 Signature
Niesmarowalne koła z regulacją o skoku 12,7 mm (numery seryjne od 050000)
Smarowalne koła z regulacją o skoku 6,4 mm (numery seryjne od 050001)
Zmiany w wysokowydajnych agregatach koszących 137 cm i 152 cm (numery seryjne od 050001) używanych z kosiarkami samojezdnymi serii X750 i X940 Signature pozwalają uzyskać bardziej wyrównany poziom koszenia:
- Skoki regulacji kół agregatu zmienione z 12,7 mm na 6,4 mm
- Smarowalne łożyska wałeczkowe dodane do kół agregatu
- Zwiększona powierzchnia ścieralna na tylnych wspornikach holowniczych
Regulacja kół agregatu
Według zmian wprowadzonych w instrukcji obsługi agregatu zalecana wysokość regulacji tylnych kół agregatu wynosi od 3,2 mm do 6,4 mm nad gładką i równą powierzchnią w celu zapewnienia maksymalnie równego koszenia:
- Zalecana wysokość regulacji kół podporowych agregatu przy skoku regulacji wynoszącym 12,7 mm nadal wynosi od 6,4 mm do 12,7 mm nad gładką i równą powierzchnią.
Tylny wspornik holowniczy agregatu
Tylny wspornik holowniczy o jednolitej grubości (numery seryjne od 050000)
Ilustracja tylnego wspornika holowniczego o jednolitej grubości (numery seryjne od 050001)
Grubość tylnego wspornika holowniczego jest podwojona na powierzchni ścieralnej:
- Ograniczenie zużycia wspornika agregatu i podnośnika
- Zachowanie dokładniejszego ustawienia przedniej i tylnej części agregatu niezależnie od upływu czasu
Zakresy numerów seryjnych
Zakresy numerów seryjnych dla zmian w modelach z roku 2017:
- Wysokowydajny agregat koszący 54 do kosiarek samojezdnych serii X750 i X940, kod 9074M (numery seryjne od 050001)
- Wysokowydajny agregat koszący 60 do kosiarek samojezdnych serii X750 i X940, kod 9075M (numery seryjne od 050001)
Zestaw kół kosiarki
Dostępne zestawy kół agregatu służą do modernizacji modeli wysokowydajnych agregatów koszących 54 i 60 z roku 2013 i nowszych (numery seryjne od 50000) wykorzystywanych w kosiarkach samojezdnych serii X750 i X940 Signature:
- Zestawy kół agregatów zawierają wszystkie elementy potrzebne do konwersji jednego wysokowydajnego agregatu koszącego na regulację o skoku 6,4 mm — cztery wsporniki kół agregatu (po dwa z przodu i z tyłu), cztery koła smarowalne, sworznie, sprężyny i elementy mocujące.
- AM148127 — zestaw serwisowy kół wysokowydajnego agregatu 54 do kosiarek samojezdnych serii X750 i X940
- AM148128 — zestaw serwisowy kół wysokowydajnego agregatu 60 do kosiarek samojezdnych serii X750 i X940
- Zaleca się równoczesną wymianę wszystkich czterech kół agregatu.
- Według instrukcji dołączonych do zestawów kół agregatu zalecana wysokość przednich i tylnych kół agregatu powinna wynosić od 3,2 mm do 6,4 mm nad gładką i równą powierzchnią w celu zapewnienia maksymalnie równego koszenia.
Wzmocniony wysokowydajny agregat koszący HC 152 cm
Kosiarka samojezdna X949 z wysokowydajnym agregatem koszącym 152 cm
Agregat koszący — widok z boku
Konstrukcja agregatu o głębokim na 14 cm profilu zapewnia doskonały przepływ powietrza, co pozwala przepuścić skoszony materiał szybko i sprawnie. Agregat jest kuty z blachy stalowej 9 o grubości 3,8 mm i ma przyspawane wzmocnienia na dolnej krawędzi, zapewniające dodatkową wytrzymałość i trwałość.
Wysokowydajny agregat koszący 152 cm — widok z góry
Wysokowydajny agregat koszący 152 cm — widok z dołu
Wysokowydajny agregat 152 cm jest formowany przy użyciu prasy hydraulicznej w celu zminimalizowania liczby spoin i zapewnienia gładkiego spodu, na którym gromadzi się mniej materiału:
- Szerszy i wyższy otwór wylotowy zapewnia równomierne rozrzucanie skoszonej trawy i doskonały wygląd trawnika w każdych warunkach.
- Wytrzymały deflektor z tworzywa sztucznego umożliwia równomierny rozrzut skoszonej trawy na trawniku. Deflektor zamocowano na zawiasach, co pozwala go unieść i zmniejszyć gabaryty maszyny w czasie przechowywania.
- Kute na zimno, osadzone w łożyskach kulkowych trzpienie o średnicy 2,5 cm poddawane są obróbce termicznej podnoszącej ich wytrzymałość.
- Przednia krawędź jest podniesiona powyżej płaszczyzny ostrzy, by umożliwić równomierne koszenie wysokiej trawy.
- Aby zapewnić czyste koszenie, ostrza zazębiają się głębiej niż w wielu tradycyjnych agregatach.
- Agregat ma funkcję wyrzutu bocznego, rozdrabniania (opcja) lub współpracy z systemem zbierania materiału Power Flow™ (opcja).
Przyłącze do mycia kosiarki
Przyłącze do mycia kosiarki wraz z opcjonalnym złączem węża.
Aby ułatwić czyszczenie spodu agregatu, wyposażono go w przyłącze do mycia.
Złącze węża ogrodowego odpowiednie do posiadanego węża można zakupić w każdym sklepie.
Opcjonalny wysokowydajny zestaw do mulczowania
Elementy przystawki mulczującej (na przykładzie wysokowydajnego agregatu koszącego HC 122 cm)
Dostępna jest opcjonalna przystawka do rozdrabniania skoszonej trawy:
- Ta wysokiej klasy przystawka obejmuje formowane ze stali przegrody do kierowania materiału oraz specjalne noże koszące i rozdrabniające.
- Specjalne ostrza do mulczowania mogą również służyć do wyrzutu bocznego i zbierania, chociaż ogólna jakość koszenia może być nieznacznie gorsza niż w przypadku użycia ostrzy standardowych.
- Zamówienie: BM23978, Wysokowydajna przystawka do mulczowania HC 152 cm
Opcjonalna przystawka MulchControl™
MulchControl™ z zamkniętą przegrodą
Uchwyt MulchControl™
Przystawka MulchControl™ umożliwia praktyczniejsze mulczowanie w różnych warunkach koszenia, ponieważ nie tylko doskonale rozdrabnia, ale również umożliwia przekonfigurowanie kosiarki, gdy bardziej pożądane jest koszenie z wyrzutem bocznym lub zbieranie skoszonej trawy. Zalety mulczowania ścinków trawy:
- Pięknie wyglądający trawnik
- Skoszona trawa nie jest wydmuchiwana na operatora, podjazdy ani kwietniki
- Mniejsze zużycie nawozów
- Wyeliminowanie wysiłku związanego z usuwaniem skoszonej trawy
MulchControl™ to innowacyjna, prosta konstrukcja, która jest łatwa w użyciu i konserwacji:
- Przystawka MulchControl zawiera przegrody do sterowania przepływem materiału pod agregatem koszącym.
- Obszar ostrzy po lewej stronie jest całkowicie zamknięty i optymalnie skonfigurowany, dzięki czemu agregat będzie mulczować nawet w trybie bocznego wyrzutu.
- Przegrody w pobliżu ostrzy środkowych i po prawej stronie są optymalnie skonfigurowane do mulczowania, gdy przegroda wyrzutu jest zamknięta.
- Uchwyt MulchControl™ umieszczono u góry agregatu koszącego. Służy on do otwierania i zamykania przegrody wyrzutu.
- Operator musi wysiąść z maszyny, aby włączyć bądź wyłączyć tryb mulczowania.
- Zmiana z mulczowania na wyrzut boczny i odwrotnie zajmuje kilka sekund.
Przystawka MulchControl™ jest odpowiednia w następujących sytuacjach:
- Zwykle mulczowanie, ale koszenie z wyrzutem bocznym w przypadku zbyt wysokiej trawy.
- Zwykle koszenie z wyrzutem bocznym, ale z możliwością przysłonięcia rury wyrzutowej.
- Zawsze mulczowanie trawnika głównego, ale wyrzut boczny często stosowany na trawnikach okalających/bocznych.
- Zbieranie skoszonej trawy do kosza z możliwością dalszego koszenia przy napełnionym koszu.
MulchControl pozwala operatorowi decydować, co dzieje się ze skoszoną trawą. Teraz operator może w pełni korzystać z mulczowania z możliwością łatwego przekonfigurowania na wyrzut boczny lub zbieranie skoszonej trawy, gdy jest to konieczne.
Ograniczenia przystawki MulchControl
W trybie wyrzutu bocznego MulchControl nadal rozdrabnia około ⅓ materiału. Dlatego tryb wyrzutu bocznego jest w gruncie rzeczy trybem częściowego mulczowania. Może to być korzystne podczas koszenia z wyrzutem bocznym lub zbierania materiału, ponieważ umożliwia zmniejszenie ilości wyrzucanego materiału. W innych sytuacjach może to być niekorzystne:
- podczas koszenia mocnych gatunków trawy południowej, takich jak Zoysia lub Bermuda;
- podczas koszenia w warunkach wilgotnych i przy szybkim wzroście trawy;
- Gdy pożądane jest optymalne zbieranie trawy i oczyszczanie trawnika
Zgodność przystawki MulchControl
MulchControl to przystawka montowana w terenie. Zestaw obejmuje ostrza do mulczowania:
- Przystawka MulchControl jest przeznaczona do użytku z kosiarkami samojezdnymi serii X700 Signature z roku 2015 i nowszymi oraz wysokowydajnym agregatem koszącym 9075M 152 cm (numery seryjne 030001–).
Krótka instrukcja najeżdżania na agregat koszący (główne czynności)
Firma John Deere zaprojektowała system ułatwiający demontaż i ponowny montaż agregatu koszącego. Prawidłowe użycie wymaga ostrożnego wykonania kilku czynności.
Główne czynności przedstawiono na poniższej liście. Bardziej szczegółową procedurę podano w podręczniku operatora. Agregat koszący jest prawdopodobnie zamontowany do kosiarki samojezdnej, dlatego zaczęto od przedstawienia procedury demontażu.
DRIVEJD - Zawsze Niezawodny Produkt
Procedura demontażu agregatu koszącego
Podjechać kosiarką samojezdną do poziomego obszaru.
Przygotować agregat koszący.
- Ustawić koła i obniżyć agregat koszący.
- Zdemontowane ramiona holownicze (przód) i zwolnione (tył)
- Wał odbioru mocy (WOM): odłączyć ręczny układ WOM, a następnie wycofać, aby wyjąć tylne ramiona holownicze (w przypadku wyposażenia w system AutoConnect wycofanie powoduje również odłączenie WOM).
- Podnieść tylne ramiona holownicze.
Zwiększyć obroty silnika, włączyć układ poprawiający przyczepność i zjechać.
Procedura montażu agregatu koszącego
Upewnić się, że kosiarka samojezdna i agregat koszący są gotowe
- Ustawienie kosiarki samojezdnej i agregatu koszącego
- Uniesione cięgła dolne
- Prawidłowe położenie WOM (w przypadku ręcznego podłączania WOM umieścić wał w uchwycie agregatu koszącego)
Włączyć układ poprawiający przyczepność, zwiększyć obroty silnika i najechać przodem lub tyłem
Podłączyć agregat koszący do kosiarki samojezdnej
- Sprawdzone ustawienie i podłączenie oraz podłączony WOM
- Podłączanie ramion holowniczych, przód
- Ustawić koła podporowe agregatu.
Gotowe! Ustawić wysokość agregatu koszącego i rozpocząć koszenie.
Agregat koszący — zestaw do montażu u klienta
Kosiarka samojezdna z napędem na cztery koła (4WD) najeżdżająca na wysokowydajny agregat koszący
Kosiarka samojezdna z napędem na dwa koła (2WD) najeżdżająca na wysokowydajny agregat koszący
Wysokowydajne agregaty koszące mają na górze rampy ułatwiające montaż:
- W przypadku ciągnika z napędem na cztery koła operator może po prostu najechać na agregat.
- W przypadku ciągnika z napędem na dwa koła operator musi najechać na agregat tyłem.
Aby zdemontować agregat koszący:
- Odłączyć wał napędowy.
- Odblokować blokady ramion holowniczych.
- Wycofać lub zjechać ciągnikiem z agregatu koszącego.
- W przypadku ciągnika z napędem na cztery koła (4WD) operator może po prostu zjechać z agregatu tyłem.
- W przypadku ciągnika z napędem na dwa koła (2WD) operator może po prostu zjechać z agregatu przodem.
Opcjonalny napęd AutoConnect™
Opcja AutoConnect
Wał napędowy AutoConnect to opcjonalny zestaw, umożliwiający automatyczne podłączanie i rozłączanie napędu agregatu koszącego uzyskiwanego ze środkowego wału WOM ciągnika.
Napędu AutoConnect nie trzeba demontować z kosiarki samojezdnej podczas użytkowania sprzętu korzystającego z przedniego napędu.
System MulchControl™ zapewnia doskonałą wydajność mulczowania z możliwością szybkiego przekonfigurowania
Ciągnik X948 podczas koszenia
Uchwyt MulchControl™ (pokazany na agregacie koszącym 152 cm)
Opcjonalny system MulchControl™ umożliwia praktyczniejsze mulczowanie w różnych warunkach koszenia, ponieważ nie tylko doskonale rozdrabnia, ale również umożliwia łatwe przekonfigurowanie kosiarki, gdy bardziej pożądane jest koszenie z wyrzutem bocznym lub zbieranie skoszonej trawy. Zalety mulczowania ścinków trawy:
- pięknie wyglądający trawnik
- wprowadzanie mniejszych ścinek trawy w głąb darni
- ograniczenie zapotrzebowania na nawozy
- brak wydmuchiwania ścinek trawy na operatora, podjazdy czy kwietniki
- brak potrzeby opróżniania zbiorników na trawę.
Zasada działania MulchControl™
Przegroda MulchControl™ otwarta (pokazana w wysokowydajnym agregacie koszącym152 cm)
Przegroda MulchControl™ zamknięta (pokazana w wysokowydajnym agregacie koszącym 152 cm)
MulchControl™ to innowacyjna, prosta konstrukcja, która jest łatwa w użyciu i konserwacji:
- System MulchControl™ obejmuje regulowaną przegrodę MulchControl™ umieszczoną w pobliżu rynny wyrzutowej oraz stałe przegrody kontrolujące przepływ materiału pod agregatem.
- Uchwyt MulchControl™ (lub hydrauliczne urządzenie uruchamiające) jest umieszczony u góry agregatu koszącego i służy do otwierania oraz zamykania przegrody MulchControl™.
- Gdy przegroda MulchControl™ jest otwarta, większość materiału swobodnie wypływa z deflektora wylotowego lub przechodzi do układu gromadzenia materiału.
- Gdy przegroda MulchControl™ jest zamknięta, materiał pozostaje wewnątrz agregatu, jest rozdrabniany do postaci mulczu i umieszczany w darni.
Przystawka MulchControl™ jest odpowiednia w następujących sytuacjach:
- Operatorzy zwykle mulczują, ale stosują wyrzut boczny w przypadku zbyt wysokiej trawy.
- Operatorzy zwykle koszą z wyrzutem bocznym, ale chcą mieć możliwość przysłonięcia kanału wyrzutowego w celu kontrolowania wyrzutu ścinków trawy w niektórych obszarach.
- Operatorzy zawsze mulczują główny trawnik, ale często stosują wyrzut boczny na trawnikach okalających/bocznych.
- Dla operatorów, którzy zbierają skoszoną trawę, ale chcą mieć możliwość dalszego koszenia przy napełnionym układzie gromadzenia materiału.
MulchControl pozwala operatorowi decydować, co dzieje się ze skoszoną trawą.
Opcjonalne hydrauliczne urządzenie uruchamiające MulchControl™ (tylko wysokowydajne agregaty koszące 54 i 60 z roku modelowego 2019 i nowsze)
Dostępne jest opcjonalne hydrauliczne urządzenie uruchamiające MulchControl™ do zmiany przegrody MulchControl™ za pomocą hydraulicznej dźwigni sterującej ciągnika. Operator może przełączać się między trybami bez przerywania procesu koszenia, co umożliwia przełączanie między trybami w następujących sytuacjach:
- Podczas zbliżania się do podjazdów lub rabat kwiatowych, gdzie ścinki byłyby niepożądane.
- Gdy wiatr zdmuchuje ścinki z powrotem na operatora.
- Do koszenia z wyrzutem bocznym tylko na tych obszarach posesji, na których trawa jest zbyt gęsta do mulczowania.
- Do zbierania tylko na tych obszarach posesji, na których trawa jest zbyt wysoka lub zbyt gęsta do mulczowania.
Zamówienie:
BUC10705, Accel Deep™ 122 cm z systemem MulchControl™
BM26300, Zestaw MulchControl™ do wysokowydajnych agregatów koszących 137 cm
BM25258, Zestaw MulchControl™ do wysokowydajnych agregatów koszących 152 cm
Ograniczenia dotyczące przystawki MulchControl™
W trybie wyrzutu bocznego MulchControl™ nadal rozdrabnia około jednej trzeciej materiału. Dlatego tryb wyrzutu bocznego jest w gruncie rzeczy trybem częściowego mulczowania. Może to być korzystne podczas koszenia z wyrzutem bocznym lub zbierania materiału, ponieważ umożliwia zmniejszenie ilości wyrzucanego materiału. W innych sytuacjach może to być niekorzystne:
- podczas koszenia mocnych gatunków trawy południowej, takich jak Zoysia lub Bermuda;
- podczas koszenia w warunkach wilgotnych i przy szybkim wzroście trawy, jak w północnozachodnich obszarach Stanów Zjednoczonych przy Oceanie Spokojnym
- gdy pożądane jest optymalne zbieranie i oczyszczanie trawnika z trawy.
Przegrodę MulchControl można otwierać lub zamykać, gdy dmuchawa Power Flow™ jest zamontowana. Dmuchawa Power Flow™ działa bez materiału, gdy przegroda jest zamknięta.
Zgodność systemu MulchControl™
Każdy system MulchControl™ jest opcjonalnym zestawem do montażu fabrycznego lub u klienta i zawiera wszystko, co jest potrzebne do uruchamiania przy użyciu uchwytu: przegrody, uchwyt i ostrza do mulczowania. W razie potrzeby opcjonalne hydrauliczne urządzenie uruchamiające należy zamówić osobno.
System MulchControl™ jest zgodny z ciągnikami X750, X754, X758, X940, X948 i X949 z jednym z poniższych agregatów koszących:
- Agregat koszący Accel Deep™ 9095M 122 cm
- Wysokowydajne agregaty koszące 9090M o szerokości 137 cm lub 9091M o szerokości 152 cm z roku modelowego od 2015 do 2018 (numery seryjne od 030001 do 070000)
- Wysokowydajne agregaty koszące 9096M o szerokości 137 cm lub 9097M o szerokości 152 cm z roku modelowego 2019 lub nowsze (numery seryjne od 070001)
Opcjonalne hydrauliczne urządzenie uruchamiające MulchControl™ (BUC10536) jest dostępne do wysokowydajnych agregatów koszących 9096M o szerokości 137 cm lub 9097M o szerokości 152 cm z roku modelowego 2019 i nowszych (numery seryjne od 070001). Kosiarka musi być wyposażona w podstawowy zestaw MulchControl™ do montażu u klienta:
- Hydrauliczne sterowanie MulchControl™ nie jest dostępne w przypadku agregatu koszącego Accel Deep™ 9095M o szerokości 122 cm.
Zbiorniki wysokiego wyładunku Power Flow™ ułatwiające oczyszczanie trawnika z trawy
Opcjonalny 3-workowy, tylny materiałowy zbiornik na trawę Power Flow o pojemności 500 l
Dmuchawa Power Flow™
Agregat koszący 122 cm Edge™ Xtra i wysokowydajne agregaty koszące 152 cm Edge High Capacity (HC) wykorzystują dmuchawę Power Flow o wysokiej wydajności do zbierania materiału i gromadzenia go w jednym z wielu dostępnych zbiorników wysokiego wyładunku:
- Zbiornik Power Flow 500 l z trzema workami
Urządzenie ma następujące właściwości:
- Dmuchawa jest na zawiasach, aby ułatwić montaż.
- Dmuchawę łatwo jest odchylić do oczyszczenia.
- Wentylator dmuchawy obraca się w prawo (patrząc od prawej strony) w celu skutecznego wyrzucenia materiału przez rurę wyrzutową. Dmuchawa Power Flow skutecznie współdziała zarówno ze standardowymi ostrzami kosiarki, jak i ostrzami do mulczowania.
- Zbiornik wysokiego wyładunku John Deere odznacza się wytrzymałą konstrukcją, która pozwala na długą eksploatację zarówno w warunkach domowych, jak i komercyjnych.
UWAGA: Urządzenie Power Flow ogranicza zakres użytkowania najazdowych agregatów koszących — konieczne jest usunięcie prawej rampy, aby umożliwić włączanie/wyłączanie pasa napędowego urządzenia Power Flow.
Specyfikacje
| Moc silnika | 18 kW 24.5 KM |
|||
|---|---|---|---|---|
| PRZEKŁADNIA | napęd na 2 koła | |||
| Układ kierowniczy | Hydrauliczny układ kierowniczy ze wspomaganiem, obsługujący 2 przednie koła | |||
| Prędkość jazdy do przodu | 13,7 km/h |
