Z545R | Kosiarki Ztrak o zerowym promieniu skrętu

Ramę wykonano ze wzmocnionej prasowanej i spawanej stali.

Na ilustracji kosiarka ZTrak™ Z335E

Na ilustracji kosiarka ZTrak Z525E

Kosiarki ZTrak oparte są na ramie ze wzmocnionej prasowanej i spawanej stali w celu zwiększenia wytrzymałości i niezawodności.

Duże, przednie koła samonastawne o średnicy oraz duże tylne koła napędowe oferują operatorowi wiele korzyści:

Bardziej płynna jazda
Wyższa wydajność maszyny na pochyłościach.
Większy komfort operatora na nierównym terenie.
Lepsza przyczepność.

Stanowisko operatora jest przestronne i dobrze rozplanowane, by zaoferować operatorowi maksimum wygody, a elementy sterowania są wygodne w użyciu:

Łatwe wsiadanie i wysiadanie z kosiarki..
Dużo miejsca na nogi poprawia wygodę obsługi.
Regulowana wysokości i położenie dźwigni kierowania pozwalają operatorowi wygodnie pracować.
Oznaczone kolorami i logicznie rozmieszczone elementy sterowania.

Równomiernie działający i mocny dwucylindrowy silnik widlasty

Płynnie i równomiernie pracujący dwucylindrowy silnik widlasty

Dwucylindrowy silnik widlasty o mocy 16,1 kW przy 3350 obr/min zapewnia mnóstwo mocy i momentu obrotowego umożliwiając pracę kosiarki w trudnych warunkach rozdrabniania, koszenia i zbierania skoszonej trawy do zbiornika.

Silnik o pojemności skokowej 726 cm³ zapewnia doskonałą wydajność.
Dwucylindrowy silnik widlasty chłodzony powietrzem zapewnia płynną moc bez hałasu.
Cechy decydujące o najwyższej jakości to żeliwne tuleje cylindrowe, górne zawory, pełnociśnieniowy układ smarowania, wymienny filtr oleju i dwustopniowy filtr powietrza.
Rozrusznik włączany przekaźnikiem ułatwia uruchamianie maszyny, nawet w niskich temperaturach.
Silnik widlasty zapewnia wysoką moc, wydajność, łatwy rozruch i płynną pracę.
Tylna osłona zabezpiecza silnik, poprawia wytrzymałość i zwartość konstrukcji.
Wysoki prąd rozruchu 340 A to gwarancja niezawodnego uruchomienia silnika.
Oddzielne sterowanie dla obrotów silnika i ssania oferuje szybki rozruch i rozgrzewanie.

Spuszczanie oleju silnikowego nie wymaga żadnych narzędzi

Spuszczanie oleju silnikowego nie wymaga użycia żadnych narzędzi, co ułatwia wymianę oleju.

Alternator zespolony z kołem zamachowym

Alternator zespolony z kołem zamachowym zapewnia możliwość szybkiego naładowania akumulatora i zasilenia wyposażenia elektrycznego, takiego jak światła lub opryskiwacz:

Pojemność 15 A
Regulacja umożliwia podtrzymanie pełnego naładowania akumulatora bez zagrożenia przeciążeniem

Stanowisko operatora zaprojektowano z myślą o wygodzie.

Stanowisko operatora

Elementy sterowania oznaczone kolorami.

Stanowisko operatora tak zaprojektowano, by zapewnić komfort i łatwość obsługi elementów sterowania:

Doskonała widoczność z przodu oraz na część agregatu do przycinania sprawiają, że obsługa jest łatwa i wygodna dla operatora.
Elementy sterowania oznaczono kolorami, co ułatwia operatorowi ich rozróżnienie.
Podwójną dźwignię sterowania można regulować, używając pokrętła regulacji wysokości cięcia, by poprawić wygodę operatora.
Amortyzatory tłumią ruchy sterowania, by uzyskać płynną pracę.

Komfortowy fotel

Regulowany fotel (pokazano Z525E)

Regulowany fotel (pokazano Z540R)

Comfortable seats with two suspension springs and no-tools, fore-aft adjustment, that can be used by the operator while seated:

Z525E – Medium-back, 38.1-cm (15-in.) seat with adjustable armrests; fore-aft adjustment of 7.6 cm (3 in.)
Z540R – High-back, 50.8-cm (20-in.) seat with adjustable armrests; fore-aft adjustment of 11.4 cm (4.5 in.)

Zawieszenie fotela

Zawieszenie sprężynowe.

Dwie stalowe sprężyny pod fotelem amortyzują wstrząsy przy jeździe po nierównym terenie, aby zapewnić płynność jazdy.

Uchwyt na kubek i schowek

Uchwyt na kubek

Schowek

Cup holder and storage compartment add convenience for the operator.

Odchylany podnóżek

Komercyjny, odchylany podnóżek pozwala uzyskać łatwy dostęp do agregatu koszącego:

Łatwe oczyszczanie górnej części kosiarki agregatu koszącego z trawy.
Zapewnia łatwy dostęp do agregatu koszącego.

Instrumenty i elementy sterowania są wygodne i proste w obsłudze.

Dźwignie kierowania.

Regulowane dźwignie kierowania (Z525E shown)

Amortyzator dźwigni kierowania

Dźwignie kierowania można regulować i ustawić trzy różne wysokości i piętnaście różnych pozycji do przodu i do tyłu:

Wyższy komfort pracy operatora
Regulacja w celu uzyskania najbardziej precyzyjnego kierowania maszyną
- 18 positions are available

Standardowy amortyzator dźwigni kierowania sprawia, że manewrowanie kosiarką ZTrak™ jest proste i wygodne:

Amortyzator moduluje ruch dźwigni kierowania i czyni kierowania płynnym.
Operator może płynnie i precyzyjnie kierować maszyną.

Regulacja śledzenia toru jazdy

Cut-height pin doubles as a tool for tracking adjustment (arrow)

Dokonywanie regulacji śledzenia toru jazdy z fotela operatora jest szybkie i łatwe. Sworzeń do regulacji wysokości koszenia służy jednocześnie jako wygodne narzędzie do regulowania dźwigni kierowania:

Gniazdo umieszczone na sworzniu regulacji wysokości koszenia operator może wykorzystać przy dokonywaniu regulacji śledzenia toru jazdy.

Panel sterowania

Panel sterowania operatora jest dogodnie usytuowany i łatwy w użyciu.

Dostępne są następujące instrumenty i elementy sterowania:

Licznik godzin
Przełącznik zapłonu.
Sterowanie wałem odbioru mocy (WOM)
Engine speed control
Ssaniem

Hamulec postojowy

Hamulec postojowy (Z525E shown)

Element hamulca postojowego jest dogodnie umiejscowiony:

Dużą dźwignię łatwo się obsługuje.
Hamulec postojowy pewnie utrzymuje maszynę w pozycji parkowania.
Aby uruchomić silnik hamulec postojowy musi być zaciągnięty (w położeniu górnym).
Po uruchomieniu silnika hamulec postojowy należy zwolnić przez użyciem dźwigni kierowania.

Regulacja wysokości unoszenia/koszenia agregatu koszącego

Regulacja wysokości unoszenia/koszenia agregatu koszącego (Z525E shown)

Pedał unoszenia agregatu koszącego

Kosiarkę Z540R wyposażono w pedał unoszenia agregatu koszącego oraz ręczną dźwignię do podnoszenia ułatwiającą podnoszenie. Pedał podnoszenia oferuje również wygodny sposób podniesienia agregatu koszącego nad przeszkodą podczas koszenia.

Wysokość koszenia agregatu koszącego można regulować w zakresie od 25 mm do 102 mm w odstępach co 6,35 mm, umożliwiając uzyskanie doskonałej jakości koszenia i wydajności:
Wbudowana pamięć pozwala operatorowi na łatwy powrót do żądanej wysokości koszenia podniesieniu agregatu koszącego.
Agregat koszący można łatwo unieść przy pomocy pedału.

Konstrukcja zapewnia łatwość i wygodę obsługi serwisowej

Podnóżek można łatwo zdjąć, by uzyskać dostęp do agregatu koszącego (na ilustracji Z335E)

Sworzeń do zdejmowania podnóżka i uchwyt (na ilustracji Z335E)

Podnóżek jest na zawiasach i łatwo się go podnosi do obsługi agregatu koszącego:

Należy wyjąć tylko jeden sworzeń, czego można dogodnie wykonać bolcem do regulacji wysokości koszenia.
Łatwe oczyszczanie górnej części kosiarki agregatu koszącego z trawy.
Zapewnia łatwy dostęp do agregatu koszącego.

Na ilustracji dwucylindrowy silnik benzynowy

Wymienne filtry paliwa i oleju

Konserwacja silnika jest łatwa, w tym wymiana oleju i filtra oleju oraz serwisowania filtra powietrza.

Agregat koszący Accel Deep

Odchylana pokrywa umożliwia łatwy dostęp do trzpienia

Agregaty Accel Deep mają kilka cech, które czynią je łatwymi do serwisowania:

Płaska konstrukcja od góry zmniejsza liczbę miejsc, w których może zbierać się brud.
Sprężynowe unoszone osłony pasów ułatwiają usuwanie brudu.
Do wszystkich agregatów koszących pasuje standardowy klucz z zapadką 9.5 mm do zwalniania napięcia pasów napędowych podczas ich zdejmowania.

Miejsca mocowania

By zapewnić bezpieczeństwo i ułatwić holowanie maszyny zapewniono miejsca mocowania.

Dmuchawa Power Flow

Wentylator Power Flow™ wykorzystywany w agregatach koszących 122 cm zamontowany jest na stabilnym wahaczu który umożliwia łatwą instalację i czyszczenie.

Wysokowydajny agregat koszący Edge™ o szerokości 122 cm pozwala kosić większe ilości trawy.

Wysokowydajny agregat koszący o szerokości 122 cm.

Agregat koszący o głębokim profilu i szerokości 122 cm skonstruowany jest do koszenia większych ilości trawy. Agregat wytłoczono z grubej stali, co pozwoliło poprawić jego trwałość, by sprostać trudnym warunkom koszenia.

Wysokowydajny agregat koszący o szerokości 122 cm.

Lewa strona wysokowydajnego agregatu koszącego o szerokości 122 cm.

Wysokowydajny agregat koszący o szerokości 122 cm wytłoczono z grubej blachy stalowej o grubości 3,8 mm, aby zminimalizować liczbę spoin i zapewnić gładki spód na którym gromadzi się mniej materiału:

Konstrukcja agregatu o głębokim na 14 cm profilu zapewnia doskonały przepływ powietrza, co pozwala przepościć skoszony materiał szybko i sprawnie.
Szerszy i wyższy otwór wylotowy zapewnia równomierne rozrzucanie skoszonej trawy i doskonały wygląd trawnika w każdych warunkach.
Trwały odrzutnik z tworzywa sztucznego równomiernie rozrzuca skoszoną trawę na trawnik. Odrzutnik zamocowano na zawiasach, co pozwala go unieść w celu zminimalizowania potrzebnego miejsca.
Kute na zimno i zawieszone na łożyskach kulkowych wsporniki o średnicy 2,5 cm poddawane są obróbce, by poprawić ich wytrzymałość.
Przednia krawędź jest podniesiona powyżej płaszczyzny noży, by umożliwić równomierne koszenie wysokiej trawy.
By zapewnić czyste koszenie, noże koszące zazębiają się o 40 mm, czyli prawie o 20 mm więcej niż w wielu tradycyjnych agregatach, .

Przyłącze wodne do mycia agregatu.

Przyłącze wodne do mycia agregatu wraz z wężem.

Aby ułatwić czyszczenie i mycie spodu agregatu wyposażono go w przyłącze wodne.

Złącze węża ogrodowego do połączenia do przyłącza wodnego można zakupić w miejscowym sklepie.

Elementy przystawki do rozdrabniania (mulczowania)

Dostępna jest opcjonalna przystawka do rozdrabniania skoszonej trawy:

Ta konstrukcja nie wymaga wircenia otworów przy pierwszej instalacji, montaż zabiera mniej czasu i pozwala łatwiej odłączyć komponenty mulczujące.
Ta wysokiej klasy przystawka obejmuje osłonę formowane ze stali przegrody do kierowania materiału oraz specjalne noże koszące i rozdrabniające.
Specjalne noże koszące i rozdrabniające skoszoną trawę można również wykorzystywać z wyrzutem bocznym lub zbiornikiem na trawę, chociaż ogólna jakość koszenia może być nieznacznie gorsza.

Dmuchawa Power Flow

Dmuchawa Power Flow™ zamontowana na stabilnym wahaczu umożliwia łatwą instalację i czyszczenie.

Widok z tyłu pojemnika 230 l z dmuchawą Power Flow pokazany na przykładzie Z525E

Widok z boku pojemnika 230 l z dmuchawą Power Flow pokazany na przykładzie Z525E

Do kosiarki dostępny jest opcjonalny, tylny materiałowy zbiornik na trawę:

Konstrukcja agregatu koszącego pozwala na wypełnienie tylnego materiałowego zbiornika na trawę o pojemności 230 l przy pomocy dmuchawy Power Flow™.
Z dmuchawą Power Flow™ do wspomagania zbierania trawy można wykorzystywać standardowe noże lub noże do rozdrabniania skoszonej trawy.

Zalecana powierzchnia	ponad 8 000 m²
Szerokość koszenia	122 cm (48 cali) duża wydajność
Moc silnika	16,1 kW (przy 3 350 obr./min)
Prędkość	Do 14,5 km/h (9 mil/h)

Z545RKosiarki samojezdne

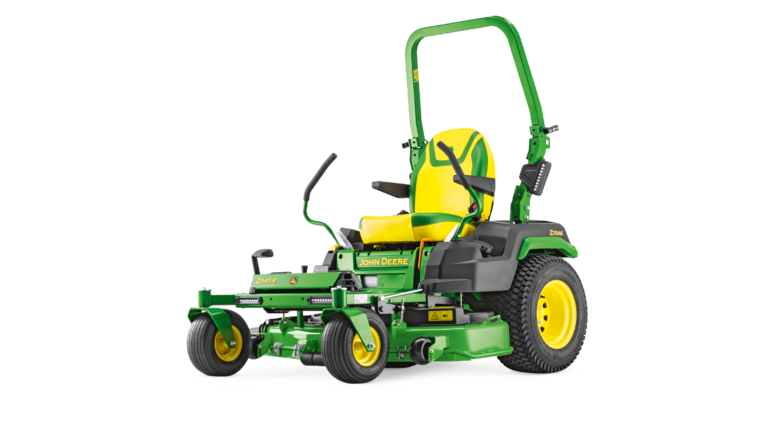

Kosiarka o zerowym promieniu skrętu Z545R
