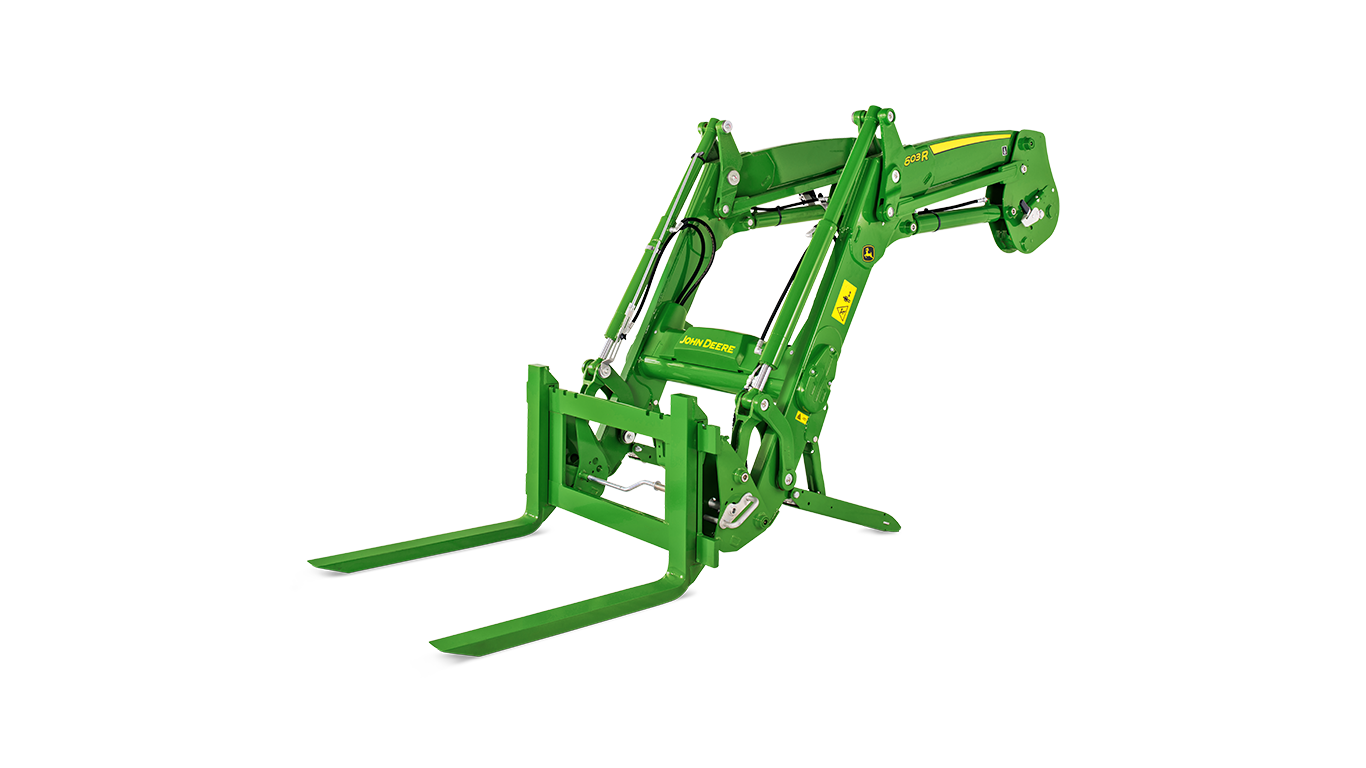

603RŁadowacze czołowe
- Wiele opcji poziomowania
- Niezakłócona widoczność
- Bezpieczny, łatwy montaż
- Blokowanie bez wysiłku
Ładowacz czołowy 603R pasuje doskonale do ciągnika serii 6. Jest zgodny z podnośnikami przednimi TUZ John Deere, pracują z niezawodną precyzją i wytrzymałością oraz zapewniają doskonałą widoczność w każdym kierunku. Dostępny w mechanicznym układzie samopoziomowania (MSL) lub bez samopoziomowania (NSL), ładowacz czołowy 603R jest idealny do wykonywania wszelkiego rodzaju ciężkiej pracy.
Aby mieć pewność, że nasze nowe ładowacze czołowe spełniają nasze standardy – i Państwa oczekiwania – stosujemy wyłącznie najlepsze materiały i obróbkę. Każdy element został dokładnie sprawdzony w warunkach jeszcze trudniejszych, niż te panujące w gospodarstwie rolnym.
Maksymalna wysokość podnoszenia (A) | 3846 mm 151 in. |
|||
---|---|---|---|---|
Udźwig na pełnej wysokości | Pomiar na osi obrotu (U) 1950 kg 4299 lb |
|||
Siła naporu belki | Pomiar na osi obrotu (Y) 2626 kg 5789 kg |
|||
Siła odchylania łyżki | Na poziomie linii gruntu (ZZ) 4653 kg 10258 lb |
|||
Odstęp przy pełnej wysokości — łyżka opróżniona (C) | 2834 mm 112 in. |
|||
Kąt opróżniania (E) | -54 degree (angle) | |||
Kąt odchylenia (G) | 51 degree (angle) |
Model | 5070M-5080M-5090M-5100M (Mannheim Stage IIIa) | |||
---|---|---|---|---|
Przednie opony | 575/13.6R24 | |||
Tylne opony | 750/16.9R34 | |||
Konfiguracja przedniej osi | ||||
Rozstaw osi | 2250 mm | |||
Wydajność pompy | 70 L/min | |||
Ciśnienie znamionowe | 195 bar 2828 psi |
Ciężar podstawowy | ||||
---|---|---|---|---|
Konfiguracja poziomowania | 603R HSL | |||
Wykorzystywana łyżka | Heavy Duty 1850 mm | |||
Ciężar łyżki | 272 kg 600 lb |
|||
Udźwig na pełnej wysokości | Pomiar na osi obrotu (U) 1950 kg 4299 lb Pomiar na 800 mm przed osią obrotu (V) 1972 kg 4348 lb |
|||
Udźwig na wysokości 1500 mm | Pomiar na osi obrotu (W) 2299 kg 5068 lb Pomiar na 800 mm przed osią obrotu (X) 2246 kg 4952 lb |
|||
Siła naporu belki | Pomiar na osi obrotu (Y) 2626 kg 5789 kg Pomiar na 800 mm przed osią obrotu (Z) 2364 kg 5212 lb |
|||
Siła odchylania łyżki | Przy maksymalnej wysokości (VV) 2633 kg 5805 lb Na wysokości podnoszenia 1500 mm (XX) 4531 kg 9989 lb Na poziomie linii gruntu (ZZ) 4653 kg 10258 lb |
|||
Wymiary | Maksymalna wysokość podnoszenia (A) 3846 mm 151 in. przy pełnej wysokości - poziom łyżki (B) 3606 mm 142 in. przy pełnej wysokości - łyżka opróżniona (C) 2834 mm 112 in. |
|||
Długość całkowita (I+F) | 4809 mm 189 in. |
|||
Wysokość w pozycji przenoszenia (J) | ||||
Głębokość czerpania (H) | -143 mm -6 in. |
|||
Wysięg | Przy maks. wysokości (D) 1111 mm 44 in. na poziomie gruntu — poziom łyżki (F) 2559 mm 101 in. |
|||
Kąty łyżki | Kąt opróżniania (E) -54 degree (angle) Kąt odchylenia (G) 51 degree (angle) kąt opróżniania na poziomie podłoża -143 degree (angle) |
|||
Czas trwania cyklu | Podnoszenie ładowacza 4.7 seconds Opuszczanie ładowacza 3.5 seconds Opróżnienie łyżki 4.3 seconds Odchylenie łyżki 3.2 seconds |
Dane zebrane |
---|
Specyfikacje dotyczą wersji z poziomowaniem MSL dla 6090R/6100R/6110R z przednimi oponami 480/70R24 i tylnymi oponami 520/70R38; faktyczne specyfikacje mogą się różnić
