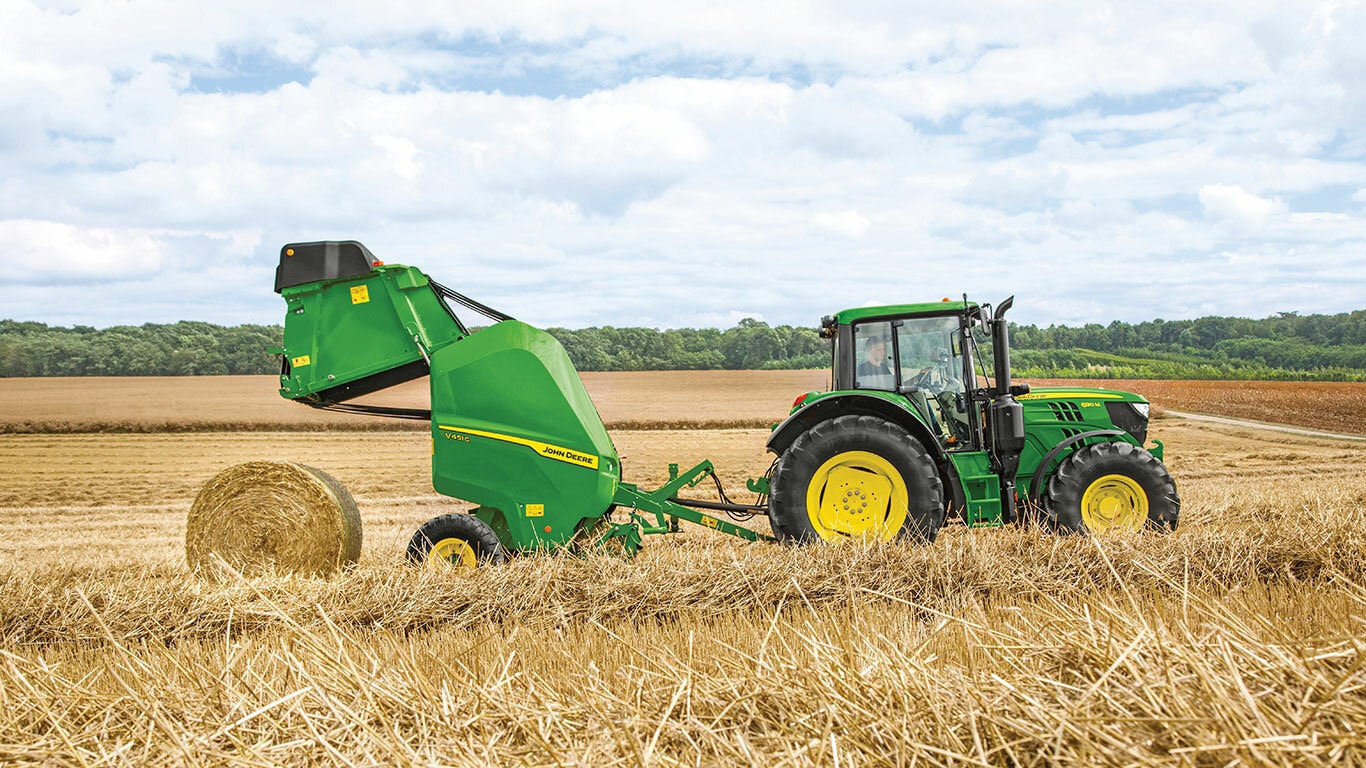

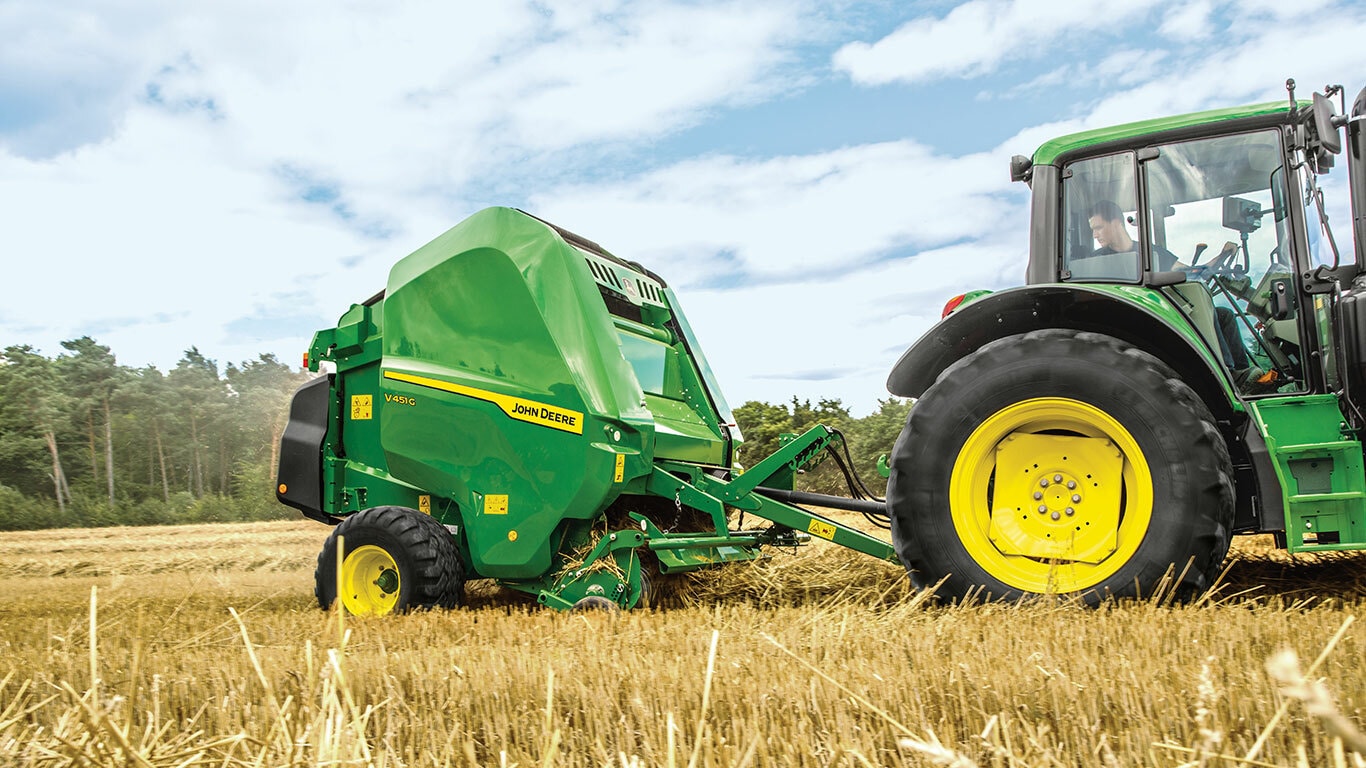

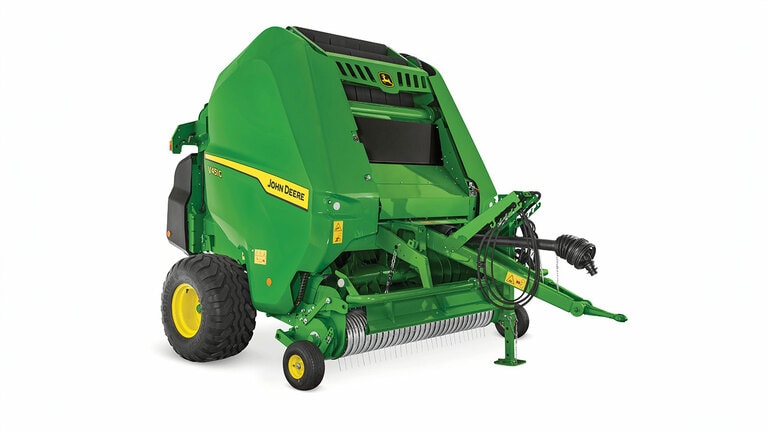

Prasa V451G zawsze staje na wysokości zadania, zwłaszcza w przypadku suchego materiału, takiego jak siano czy słoma. Zapewnia niezawodność i stabilność zarówno w codziennej pracy z małą przepustowością, jak i w zastosowaniach wymagających szybkiego tempa i dużej wydajności.
Cztery listwy zębowe zapewniają optymalną wydajność podbieracza
Prasa V451G została stworzona w oparciu o podzespoły uznanych pras serii 900. Jest ona wyposażona w podbieracz o szerokości 2,2 m (odległość między zębami zewnętrznymi wynosi 1,92 m), który z łatwością podbiera szerokie pokosy słomy lub siana. Zęby o średnicy 5 mm umieszczone na czterech listwach podbieracza zapewniają wydajność podbierania odpowiednią dla małych i średnich gospodarstw.
Podbieracz prasy V451G nie wymaga zabezpieczenia śrubą ścinaną ani sprzęgłem krzywkowym — zęby składają się w przypadku natrafienia na ciała obce lub potencjalnego przeładowania. Cały układ jest chroniony dzięki ruchomym zębom. Przeszły one wielogodzinne testy, które wykazały ich dużą trwałość. Szczelne łożyska kulkowe po obu stronach zapewniają ciszę podczas jazdy.
Zgarniaki podbieracza są wykonane z wysokiej jakości galwanizowanej stali. Dzięki temu są one odporne na korozję, łatwo przesuwają się po powierzchni pola i pozwalają utrzymać stały poziom wydajności.
Po lewej: podbieracz z torem krzywkowym, po prawej: podbieracz bez toru krzywkowego
Najlepsze rezultaty osiąga się, belując suche uprawy. Jednak prasa V451G może służyć też do zbioru sianokiszonki lub zwykłej zielonki. Podbieracz prasy V451G został stworzony w oparciu o wszechstronne rozwiązanie technologiczne z użyciem toru krzywkowego.
Rozwiązanie techniczne z wykorzystaniem toru krzywkowego jest niezwykle skuteczne w takich zastosowaniach. Tradycyjna konstrukcja zgarniaka podbieracza pozwala zmniejszyć przestrzeń między zębami a zespołem podającym z wirnikiem, natomiast ruch zębów ogranicza przycinanie materiału. Rozwiązanie techniczne bez toru krzywkowego wymaga zastosowania długich zgarniaków, co prowadzi do utworzenia się martwej strefy między zębami a wirnikiem. Ponadto stałe zęby mogą łatwo przycinać lepkie uprawy, co prowadzi do powstawania zatorów, które trzeba usuwać ręcznie.
Podbieracz krzywkowy charakteryzuje się o 18% niższą prędkością obrotową w porównaniu do poprzedniej generacji pras i jest wyposażony w łożyska umieszczone po obu stronach listew zębowych. Dźwignie krzywki są teraz wykonane z kutej stali. Zastosowano też łożyska większe o 36%. Wszystkie te elementy przyczyniają się do długiego czasu eksploatacji podzespołu, nieporównywalnego ze starszymi podbieraczami.
Wirnik i zbieżne ślimaki są ustawione w tej samej osi
Po lewej: wirnik o wysokiej wydajności, po prawej: wirnik o klasycznej konstrukcji
Wirnik o wysokiej wydajności — koncepcja wprowadzona w prasach zwijających John Deere w 2012 roku — to część układu podawania prasy V451G. Jego cechy charakterystyczne to:
W rezultacie uzyskuje się zoptymalizowany przepływ uprawy, co pozwala uniknąć zalegania upraw na polu przez długi czas. Płynny i jednostajny przepływ uprawy gwarantuje dużą wydajność zasilania, zwłaszcza w przypadku upraw krótkich lub lepkich.
Prosta konstrukcja wirnika
Prasa zwijająca V451G jest wyposażona w nietnący podajnik rotacyjny o wysokiej wydajności RotoFlow. Podobnie jak w przypadku układu o wysokiej wydajności RotoFlow Premium, dostępnego w prasach zmiennokomorowych serii M i R, układ RotoFlow zastosowany w prasie V451G charakteryzuje się następującymi parametrami:
W odróżnieniu od wirnika RotoFlow Premium o wysokiej wydajności, wirnik RotoFlow o wysokiej wydajności zamontowany w modelu V451G ma tylko dwa zęby na obrót (zamiast trzech w prasach serii M/R) i kolce (zamiast zębów na całym obwodzie rury w prasach serii M/R).
Obroty wirnika można z łatwością uniezależnić od reszty prasy
W przypadku zatoru z łatwością można usunąć uprawę z układu podawania. Zator w prasie V451G można usunąć bez wkładania rąk do podbieracza. Operator musi wyjść z kabiny, odłączyć wirnik, umieścić na nim klucz i obrócić w przeciwnym kierunku, by usunąć zgniecione uprawy. Jest to proste i niedrogie rozwiązanie.
Hardox jest znakiem towarowym firmy SSAB Technology AB.

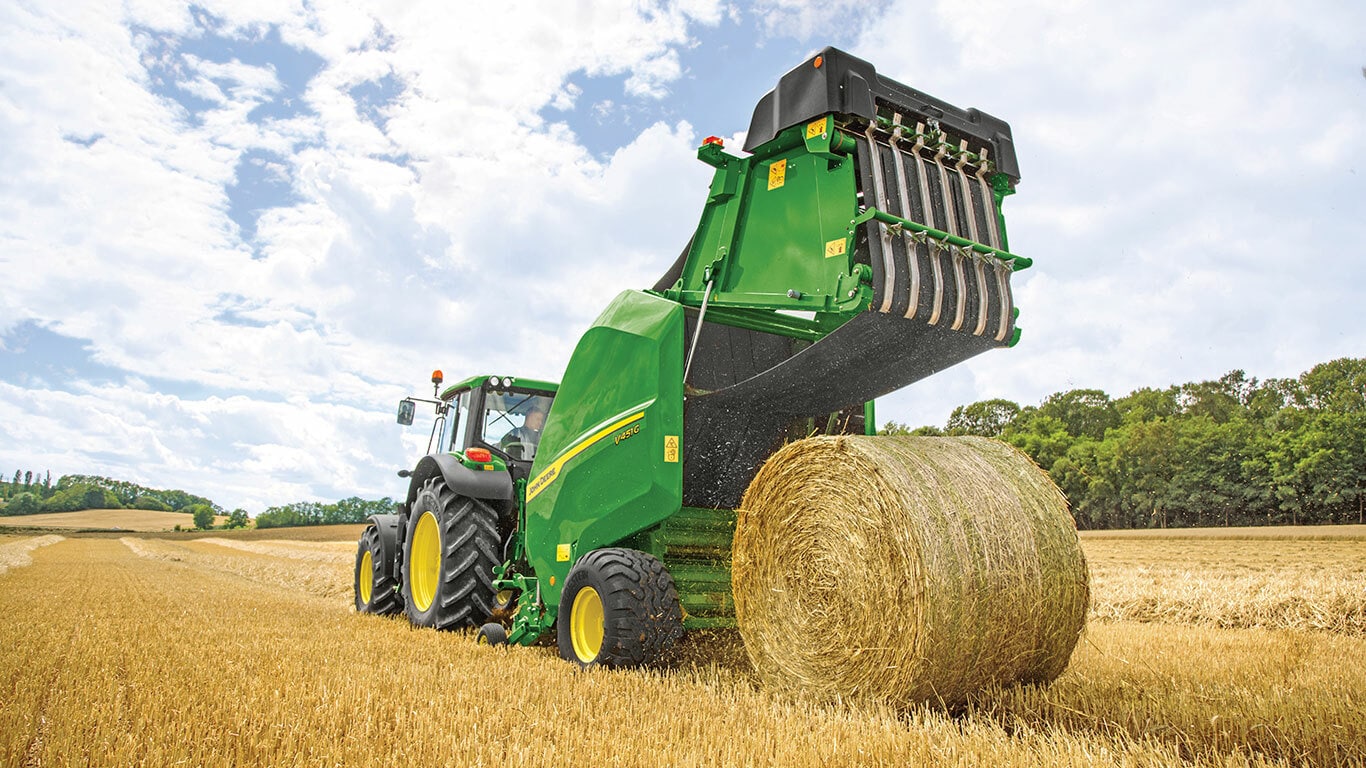

Bele o wymiarach 1,65 m × 1,21 m
Podobnie jak w przypadku pras stałokomorowych lub zmiennokomorowych serii M i R, prasa V451G jest wyposażona w komorę prasowania o szerokości 1,21 m. Jednak w porównaniu do pras poprzedniej generacji formujących bele o podobnej średnicy, uzyskiwane bele są o 3,6% większe. Gęstość jest podobna, więc jest to ogromna zaleta.
Średnicę bel wytwarzanych w prasie V451G można ustawić na monitorze w zakresie od 1,00 m do 1,65 m. Maksymalna średnica 1,65 m jest o 10 cm większa w porównaniu z prasami poprzedniej generacji. Pozwala to hodowcom na formowanie bel o 17% większych niż w przypadku pras 852/854 oraz ułatwia wytwarzanie podobnych bel siana i słomy o średnicy 1,6 m.
Po osiągnięciu wielkości 1 m zwiększanie średnicy beli można obserwować z kabiny na monitorze BaleTrak™.
Specjalne siłowniki do tylnej klapy i system zagęszczania wraz z mechaniczną blokadą tylnej klapy
Prosty sposób zmiany ustawień gęstości z boku prasy
Komora prasowania modelu V451G pozwala na wytwarzanie gęstych bel niezależnie od ich średnicy i typu uprawy. Specjalna para siłowników naciska ramię zgniotu, a haki mechaniczne dokładnie utrzymują klapę tylną w położeniu zamkniętym. Inna para siłowników służy do otwierania/zamykania klapy tylnej, co zapobiega konfliktom między tymi dwoma funkcjami oraz spadkowi naprężenia pasów.
Gęstość beli można z łatwością ustawić za pomocą pokrętła zaworu hydraulicznego prasy — jest to proste, ale wydajne rozwiązanie dla operatorów, którzy nie zmieniają ustawień układu hydraulicznego kilka razy dziennie. Gęstość beli można kontrolować z kabiny dzięki zastosowaniu wskaźnika hydraulicznego z przodu prasy.
Aby osiągnąć optymalną jakość zebranego siana, standardowo dostępna jest opcja miękkiego rdzenia, która powoduje usunięcie ciśnienia hydraulicznego. Funkcja ta może być dostosowana (począwszy od średnicy beli 1 m i aktywowana z kabiny niezależnie od używanego monitora. Dzięki możliwości osiągnięcia niezbitego rdzenia beli funkcja miękkiego rdzenia jest szczególnie przydatna podczas zbioru lekko wilgotnego siana lub w przypadku ręcznego rozwijania beli.
Trzy rolki komory prasowania ułatwiają obracanie bel
Spinane pasy można wymieniać lub naprawiać szybko i tanio
Komora prasowania modelu V451G jest wyposażona w wałek startowy i dwa przednie wałki. Są one napędzane, co pozwala na szybkie obracanie uprawy nawet podczas podbierania krótkiej zielonki lub kruchych upraw.
Łatwe rozpoczynanie formowania beli dzięki trzem rolkom pozwala uniknąć agresywnego ustawienia pasów, które często skutkuje nagromadzeniem uprawy. Każdy z sześciu pasów, opracowanych w oparciu o tradycyjne pasy John Deere z bieżnikiem o wzorze rombu, w dalszym ciągu składa się z trzech warstw, ale zawiera nowy, gładki bieżnik.
Pasy są napędzane przez jedną rolkę gumową o dużej średnicy. Druga rolka napędowa jest dostępna jako zestaw do montażu u klienta do pracy w bardzo trudnych warunkach.
Wszystkie pasy są łączone sprawdzonymi i trwałymi spinaczami pasów MATO®. Pasy można łatwo zdjąć i naprawić, co jest niemożliwe w przypadku korzystania z pasów zamkniętych.
Dzięki geometrii początkowej pustej komory prasowania bele cylindryczne formowane w prasie V451G mają rdzeń w kształcie gwiazdy, porównywalny z tym osiąganym w prasach stałokomorowych. Rdzeń w kształcie gwiazdy pozwala łatwo rozwijać bele niezależnie od ustawień gęstości.
MATO jest nazwą handlową firmy MATO GmbH & Co.
Prasa zwijająca V451G może być dostarczona z jednym z dwóch wyświetlaczy z rodziny monitorów BaleTrak™.
Monitor BaleTrak™ Easy
Monitor BaleTrak™ Easy zaprojektowano specjalnie z myślą o małych i średnich gospodarstwach rolnych i skupiono się w nim na następujących funkcjach podstawowych:
Na wyświetlaczu ciekłokrystalicznym (LCD) można odczytać dodatkowe informacje, np.
Z monitora BaleTrak™ Easy nie można korzystać w przypadku układu do owijania siatką i sznurkiem. Monitory BaleTrak™ Easy można zamówić jedynie w przypadku układów tylko do oplotu siatką. Monitor BaleTrak™ Easy oferuje wysoką niezawodność, co jest charakterystyczne dla linii produktów BaleTrak™.
Ustawienia zaawansowane i informacje na wyświetlaczu BaleTrak™
Wyświetlacz BaleTrak™ stanowi wyposażenie opcjonalne prasy V451G. Wyświetlacz zapewnia te same funkcje, co BaleTrak™ Easy oraz dodatkowe ustawienia i informacje:
Wyświetlacz BaleTrak™ jest obowiązkowy przy wyborze opcji układu do owijania siatką i sznurkiem.
Układ napędowy prasy
Prostota to kluczowy element brany pod uwagę podczas tworzenia pras zwijających John Deere. Nie inaczej było w przypadku modelu V451G. Po otwarciu osłony, niezależnie od strony, można zobaczyć prostą konstrukcję układu napędowego, która gwarantuje długi czas eksploatacji i niskie koszty utrzymania.
Tylko cztery łańcuchy napędzają całą prasę
Układ napędowy prasy V451G został skonstruowany tak, aby ograniczyć liczbę koniecznych czynności konserwacyjnych, co często przekłada się na dłuższy czas eksploatacji. Do napędzania całej prasy wystarczą tylko cztery łańcuchy.
Wszystkie łańcuchy (poza łańcuchem podbieracza) mają rozmiar RC80 25,4 mm (1 cal) i charakteryzują się wysoką odpornością na rozciąganie oraz długim czasem eksploatacji.
Nadzwyczajna prostota układu wraz z wysoką jakością podzespołów pozwala spełniać nawet najwyższe oczekiwania posiadaczy małych i średnich gospodarstw.
Smarowane dwurzędowe łożyska rolek o średnicy 50 mm (2 cali) zamontowane w prasie V451G
Wszystkie rolki o znaczeniu krytycznym mają smarowane łożyska
Aby zadowolić najbardziej wymagających operatorów i zapewnić długi czas eksploatacji oraz cichą pracę, w prasie V451G zastosowano nadmiarowe łożyska:
Skrzynia przekładniowa w kształcie litery T rozdziela obciążenie między układ podawania a komorę prasowania
Mimo że V451G jest podstawową zmiennokomorową prasą w ofercie firmy John Deere, jest ona wyposażona w skrzynię przekładniową w kształcie litery T z trzema wałkami zębatymi, która zazwyczaj jest montowana w prasach wyższej klasy. Rozdziela ona moc niezależnie między układ podawania (po prawej stronie prasy) a komorę prasowania (po lewej stronie prasy). W porównaniu do tradycyjnie stosowanej skrzyni przekładniowej w kształcie litery L, która przenosi całe obciążenie tylko na jedną stronę maszyny, lub do skrzyni przekładniowej w kształcie litery T z tylko dwoma wałkami zębatymi, konstrukcja oferowana przez firmę John Deere ogranicza naprężenia na ramie prasy i wydłuża czas jej eksploatacji.
Oba wyjścia skrzyni przekładniowej są podłączone bezpośrednio do tulei o prostym złączu, które wymagają smarowania jedynie dwa razy w roku.
| Sterowanie zagęszczeniem | Ustawienie — z prasy System miękkiego rdzenia — gęstość 0 barów / średnica w pełni ustawiana z poziomu monitora |
|||
|---|---|---|---|---|
| Wskazanie wielkości beli | ||||
| Podbieracz zwykły - Cepy | Cztery |
| Rozmiar | Średnica 1,0 do 1,65 m 3,3 do 5,4 ft Szerokość 1,21 m 3,97 ft |
|---|
| Ciężar podstawowy | 3700 kg 8157 lb |
|||
|---|---|---|---|---|
| Długość | Klapa zamknięta Z rampą do bel — 5,31 m 17,4 ft |
|||
| Szerokość | ||||
| Wysokość |
| Komora formowania | Zmienna — sześć plecionych pasów + dwie przednie rolki + wałek startowy | |||
|---|---|---|---|---|
| Sterowanie zagęszczeniem | Ustawienie — z prasy System miękkiego rdzenia — gęstość 0 barów / średnica w pełni ustawiana z poziomu monitora |
|||
| Wskazanie wielkości beli |
| Typ | ||||
|---|---|---|---|---|
| Szerokość | Wewnątrz Między palcami — 1,92 m 6,3 ft 2,2 m 7,22 ft |
|||
| Napęd | Konstrukcja krzywkowa | |||
| Cepy | Cztery | |||
| Koła kopiujące | Samonastawne | |||
| Materiał zgarniaczy | Stal ocynkowana | |||
| System zgniatania pokosu | Osłona dociskająca |
| Rotor | RotoFlow HC | |||
|---|---|---|---|---|
| System usuwania zatorów | Sprzęgło rotora + klucz ręczny |
| Szerokość | ||||
|---|---|---|---|---|
| Napęd | ||||
| Cepy | ||||
| Koła kopiujące | ||||
| Materiał zgarniaczy | ||||
| System zgniatania pokosu |
| Rotor | ||||
|---|---|---|---|---|
| Noże | ||||
| Rozstaw noży | ||||
| System usuwania zatorów |
| Rotor | ||||
|---|---|---|---|---|
| Noże | ||||
| Rozstaw noży | ||||
| System usuwania zatorów |
| Sterowanie | Z monitora | |||
|---|---|---|---|---|
| Typ | Standard Tylko układ wiązania siatką Miejsce na dwie rolki siatki Opcja Układ wiązania siatką i sznurkiem Układ siatki znajduje się na tylnej klapie |
|||
| Ramiona oplotu sznurkiem | Opcjonalnie — dwa niezależne ramiona sznurka | |||
| Pojemność szpul sznurka | Osiem szpul sznurka |
| Konsola wyświetlacza ciągnika | ||||
|---|---|---|---|---|
| Klapa zamknięta | Z BaleTrak | |||
| Formowanie beli | Z BaleTrak | |||
| Wielkość bel | Tak | |||
| Bela prawie pełna | Z BaleTrak | |||
| Bela pełna | Z BaleTrak | |||
| Auto oplot | Tak | |||
| Nadmiarowa bela | Z BaleTrak |
| Standard | 15/55-17 | |||
|---|---|---|---|---|
| Opcja | 500/50-17 |
| Ochrona napędu | Śruba ścinana lub sprzęgło krzywkowe | |||
|---|---|---|---|---|
| Prędkość WOM | 540 rpm 102 kW 137 hp |
| Konserwacja/łańcuchy | Opcjonalne smarowanie łańcucha Smarowanie łożysk — centralne smarowniczki |
|||
|---|---|---|---|---|
| Dane zebrane | 2 lutego 2018 r. |
