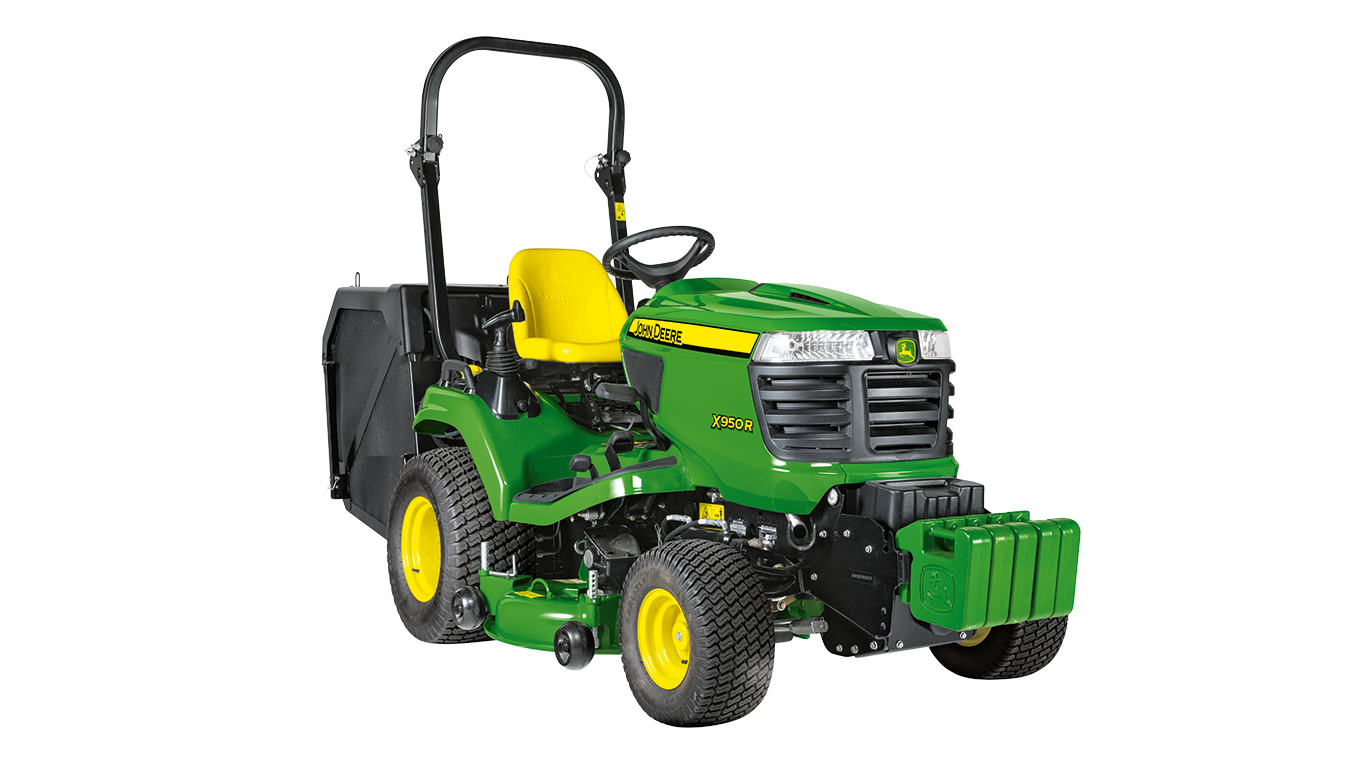

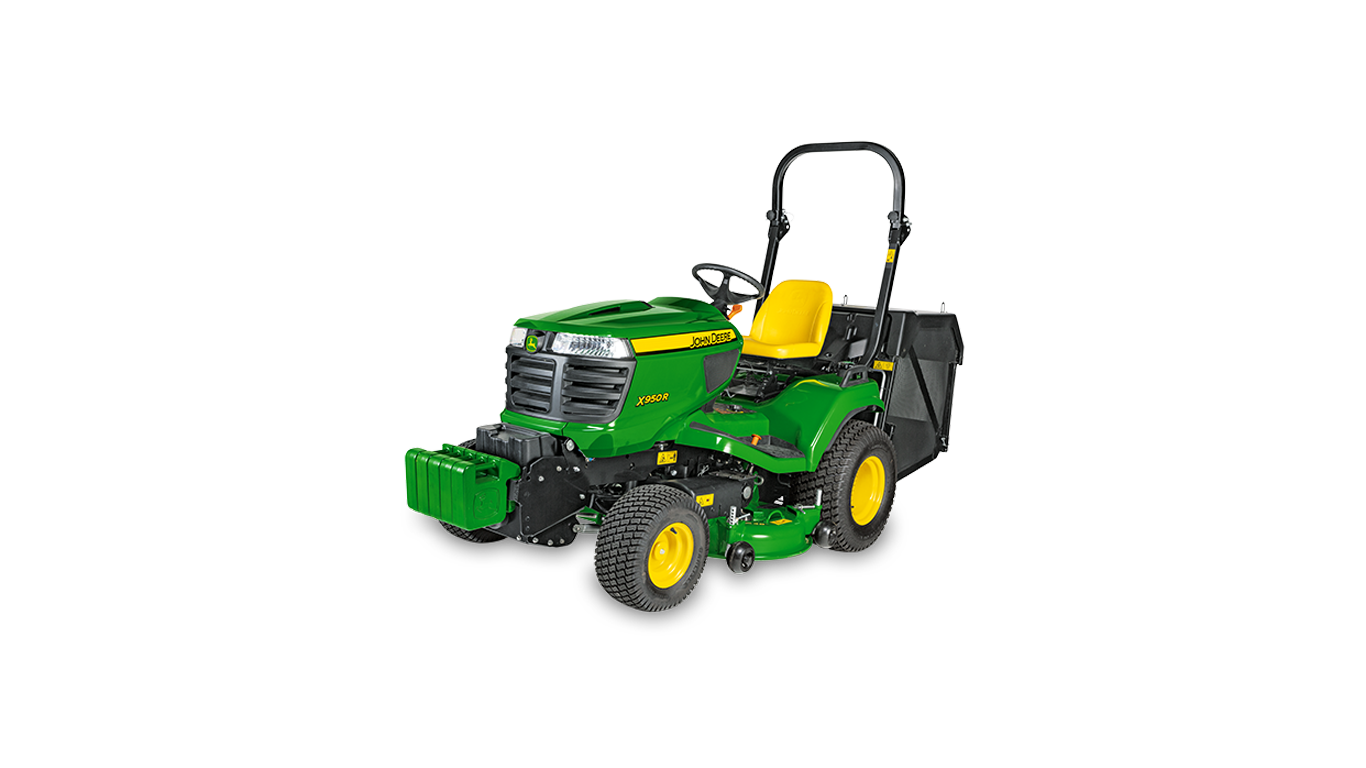

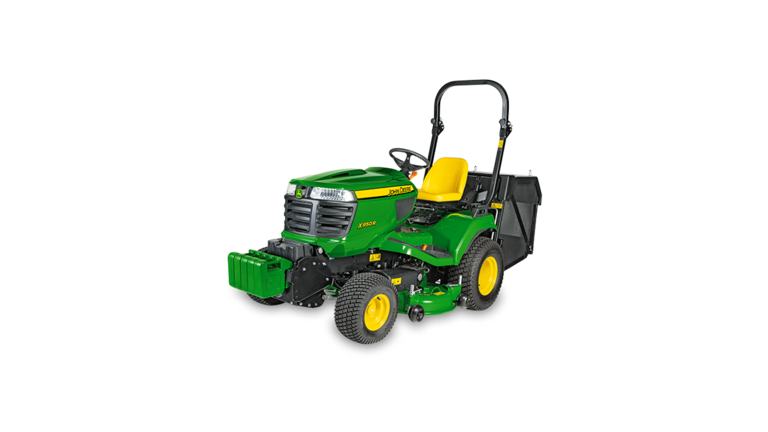

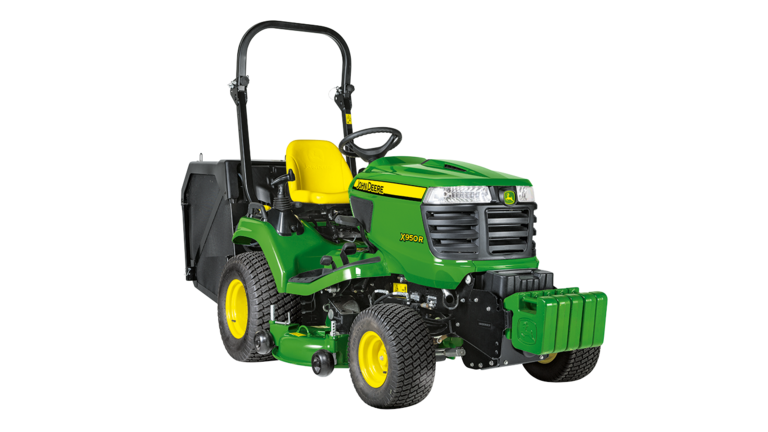

X950RKosiarki profesjonalne
- Niezawodny silnik Diesla o wysokim momencie obrotowym
- Mocne silniki kół
- Świetna ergonomia i intuicyjna obsługa
Zupełnie nowy traktorek X950 uwielbia ciężką pracę. Model z tylnym wyrzutem, posiada wytrzymałą ramę i agregat koszący gwarantujące wiele lat bezproblemowej pracy. Silnik Diesla o dużej mocy oraz bardzo wydajne silniki kół mogą pracować na trudnym terenie przez cały dzień. A dzięki świetnej ergonomii i intuicyjnej obsłudze nawet długi dzień pracy nie sprawia operatorom trudności!
Feature
Rozwiń wszystko
Zwiń wszystko
X950R — wersja z wysokim i niskim wyładunkiem
Wysokowydajne tłoczone i walcowane agregaty koszące 122 cm i 137 cm ze skrzyniami przekładniowymi do użytku komercyjnego
Koła agregatu koszącego łatwo się zwalnia
Przekładnia ostrzy po prawej stronie
Agregat koszący umożliwia przycinanie
Agregat łatwo się demontuje w celu serwisowania
Szeroka rura wyrzutowa do zbierania bezpośredniego, zbiornik z niskiego wyładunku

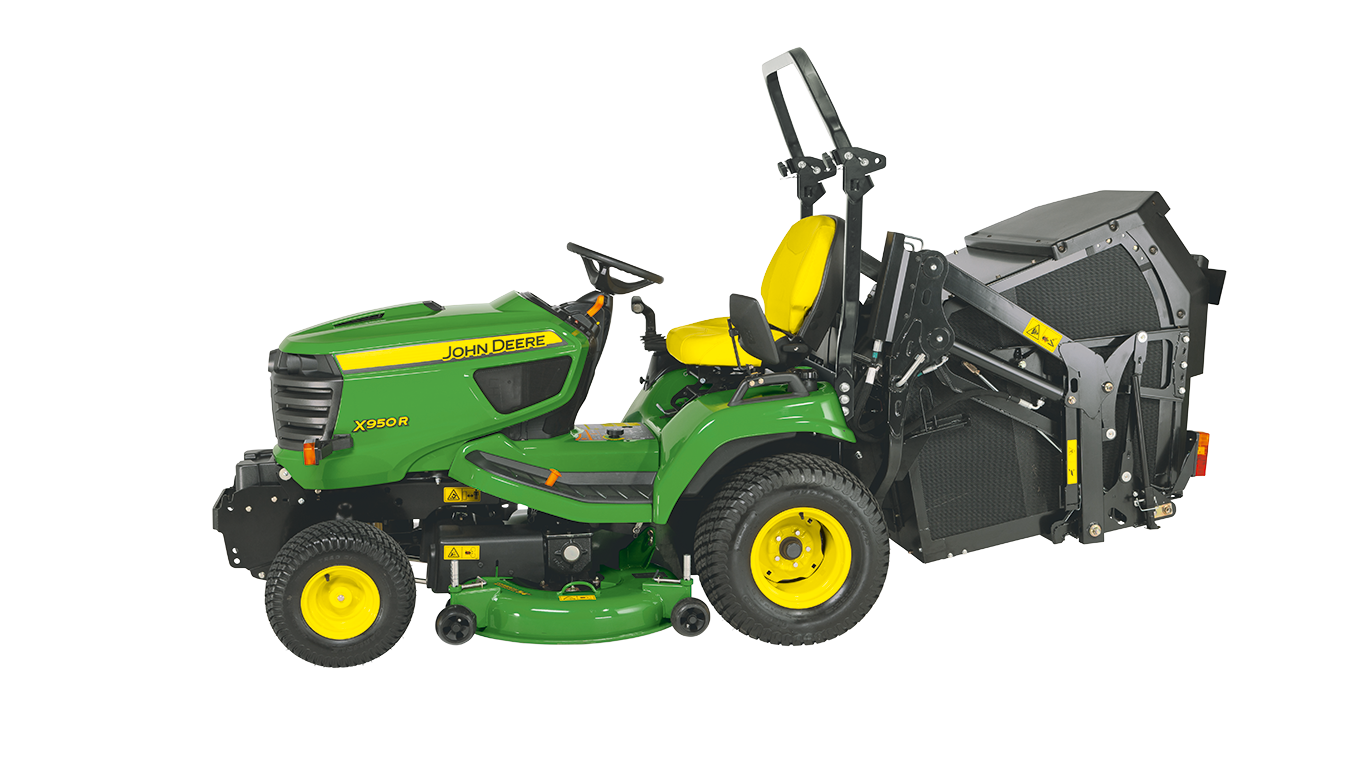

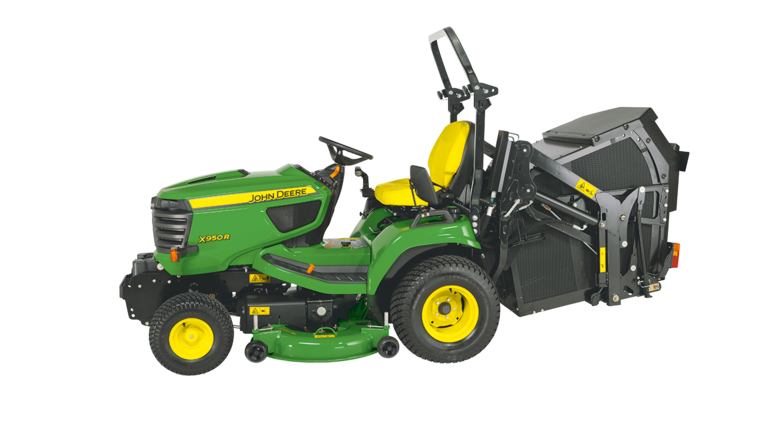

X950R ze zbiornikiem wysokiego wyładunku z największym wysięgiem i wysokością wyładunku
Zasada podążania tyłu za kosiarką oraz stalowa rama ochronna zbiornika
Regulowany czujnik napełnienia zbiornika
Blokada ramy przy otwartym zbiorniku
Miejsce na nogi na stanowisku operatora
Kierownica z dźwignią regulacyjną znajduje się po lewej stronie
Fotel można dogodnie odchylać do tyłu
Pedał hamulca i dźwignia hamulca postojowego
Maty podłogowe
Elementy sterowania kosiarki X950R
Ergonomiczna funkcja wielofunkcyjna do sterowania układem hydraulicznym
Przyrządy i elementy sterowania (przełącznik w pozycji wyłączenia)
Wskaźniki i kontrolki (przełącznik w pozycji włączenia w celu zilustrowania funkcji)
Rysunek panelu wyświetlacza z opisami
Blokada mechanizmu różnicowego jest po lewej stronie podparcia nóg
Pokrętło regulacji wysokości koszenia znajduje się pośrodku platformy operatora
Ultradźwiękowy czujnik napełnienia
Łatwy dostęp do silnika
Dostęp do akumulatora z przodu jest łatwy bez użycia narzędzi (pod czarną osłoną z tworzywa sztucznego).
Zawór swobodnego toczenia jest wygodny w użyciu przez zastosowanie dużej nakrętki po środku platformy operatora.
Zalety X950R
X950R — wersja z wysokim i niskim wyładunkiem
Osiągi
X950R napędzana silnikiem wysokoprężnym, solidna, profesjonalna, kosiarka samojezdna z możliwością zbierania skoszonej trawy. Przeznaczona jest do zastosowań komercyjnych.
Przestronna i otwarta konstrukcja platformy operatora X950R pozwala operatorowi na łatwe wsiadanie i wysiadanie z kosiarki. Komfortowe siedzisko i miejsce na nogi, regulowana kierownica wraz z intuicyjnymi instrumentami pozwalają operatorowi skoncentrować się na wykonywanym zadaniu. Mały promień nieskoszonego okręgu, koncepcja podążania tyłu kosiarski za śladami kół oraz możliwość przycinania trawy agregatem koszącym po obu stronach poprawia wydajność poprzez zmniejszenie liczby manewrów wymaganych do wykoszenia całego obszaru. Dzięki gładko walcowanym krawędziom trawa nie będzie zdzierana ani wyrywwana.
Pojemnik na trawę łatwo się opróżnia dzięki sterowaniu dźwignią wielofunkcyjną ze stanowiska operatora. Największy w branży zbiornik na trawę z regulowanym czujnikiem napełnienia pozwala rzadziej zatrzymywać maszyny w celu opróżnienia zbiornika, a dzięki możliwości wydładunku na odpowiednio dużą wysokość i odległość przyczepy są wypełnione całkowicie.
Efektywna praca przez cały dzień jest możliwa dzięki udogodnieniom dla operatora, takim jak uchwyt na kubek i łatwy w użyciu tempomat. Fotel z pełną regulacją podparcia odcinka lędźwiowego z opcjonalnymi podłokietnikami, uchwyty w zasięgu ręki oraz wydajna blokada układu różnicowego umożliwiają bezproblemową jazdę w trudnym terenie.
Cyfrowa tablica wskaźników wspomaga operatora w utrzymywaniu właściwej prędkości koszenia, nie odwracając uwagi od koszenia.
Wyposażenie dodatkowe może jeszcze bardziej podnieść wydajność. Homologacja drogowa umożliwia szybki przejazd między poszczególnymi obszarami koszenia. Odrzutnik zapewnia możliwość szybkiego koszenia bez konieczności zbierania i usuwania trawy. Jeśli w różnych miejscach w ciągu dnia trzeba zbierać i wyrzucać trawę z tyłu, odrzutnik można szybko zdemontować. Podpory parkingowe zbiornika na trawę jeszcze bardziej przyspieszają wymianę. Gniazdo 12 V umożliwia zasilanie wielu różnych urządzeń, takich jak opryskiwacze elektryczne w okresie zimowym. Dzięki zaczepowi kulowemu można holować różne narzędzia i przyczepy.
Czas nieprzerwanej pracy
Wysokiej jakości elementy zmniejszają ryzyko przerw w pracy. Rama wytrzyma większe obciążenia ze względu na konstrukcję ze wzmocnionych elementów spawanych. Geometria ramy zapobiega kolizji z siłownikiem układu kierowniczego. Wytłaczany agregat koszący z walcowanymi krawędziami jest odporny na zużycie i uderzenia. W obliczu stałych zagrożeń podczas codziennej pracy metalowa rama zbiornika na trawę nie poddaje się uderzeniom i można ją łatwo naprawić. Podczas opróżniania pojemnika na trawę siłowniki podnoszenia są chronione przed uderzeniami o ścianę przyczepy dzięki pomysłowemu rozmieszczeniu ramion podnoszących z przodu wysięgników.
Mocna oś przednia i trzpienie obrotowe, tylne koła oraz wiele innych części starannie dobrano i zaprojektowano, by wydłużyć trwałość kosiarki.
Pokrywę silnika wykonano z materiału odpornego na zarysowania. Wlot powietrza i komora spalania silnika są zabezpieczone przed zanieczyszczeniami, które potencjalnie mogą wywołać awarię w przypadku skierowanego w dół filtra z dwoma wkładami filtrującymi.
Bezpieczna praca to także praca nieprzerwana. Przy hamowaniu z powodu niebezpiecznej sytuacji podczas koszenia elektryczny WOM wyłącza agregat koszący, ale silnik nadal działa, umożliwiając wyjście z opresji. Mechanizm blokujący podniesiony zbiornik na trawę ułatwia obsługę serwisową i czyszczenie. Wiele przełączników blokujących ułatwia bezpieczną pracę w każdych warunkach.
Koszt eksploatacji
Koszt eksploatacji jest jednym z kluczowych czynników decyzyjnych dla użytkowników profesjonalnych. X950R pozwala zmniejszyć koszty obsługi dzięki prostym kontrolom sprawności maszyny, dobremu dostępowi do niewielkiej liczby punktów smarowania, prostej wymianie filtra i długim okresom eksploatacji bez obowiązkowej konserwacji. Konstrukcja filtra powietrza i czujnik ciśnienia pozwalają uniknąć zwiększonego zużycia paliwa, co jest konsekwencją stosowania filtrów niższej jakości. Czyszczenie kosiarki jest łatwe ze względu na otwarta konstrukcję i wiodący w branży krótki czas wymiany agregatu koszącego. Aby operator mógł ocenić całkowity koszt posiadania, powinien zwrócić się z prośbą o analizę porównawczą kosztów utrzymania kosiarki X950R i modeli konkurencyjnych.
Prosta i trwała konstrukcja agregatów koszących 122 cm i 137 cm
Wysokowydajne tłoczone i walcowane agregaty koszące 122 cm i 137 cm ze skrzyniami przekładniowymi do użytku komercyjnego
Oferowane agregaty koszące: Wysokowydajne agregaty koszące 122 cm i 137 cm z wyrzutem tylnym. Korzyści to m.in.:
- Głęboka konstrukcja agregatu koszącego umożliwia skuteczniejsze koszenie i zbieranie dużej ilości trawy.
- Agregat koszący jest wytłoczony z ciężkiej stali o grubości 3,5 mm zapewniającej wysoką trwałość.
- Odpowiednia konstrukcja agregatu zapobiega gromadzeniu się materiału, ułatwia czyszczenie i sprawnie kieruje trawę do rury wyrzutowej.
- Brzegi są walcowane pod kątem 180 stopni, co zwiększa sztywność przy uderzeniach w przeszkody. Ostrza kosiarki zachodzą na siebie na odcinku 100 mm, aby zmniejszyć prawdopodobieństwo tworzenia się między nimi pasów nieskoszonej trawy.
- Wysokość koszenia można wygodnie regulować za pomocą pokrętła na platformie. Załączanie agregatu koszącego pociągnięciem przełącznika elektrycznego na desce rozdzielczej zasilającej sprzęgło elektryczne.
- Żebrowana konstrukcja wspomaga przenoszenie trawy do zbiornika.
Brak brązowych plam na murawie dzięki łatwo regulowanym kołom zapobiegającym zdzieraniu darni
Koła agregatu koszącego łatwo się zwalnia
Napinane sprężyną trzpienie regulacji wysokości kół są łatwe w użyciu. Pozwalają utrzymać prawidłową wysokość koszenia zamiast zdzierać murawę na nierównym terenie.
Układ napędowy agregatu koszącego
Przekładnia ostrzy po prawej stronie
Napęd agregatu to połączenia podwójnych prostych pasów, wałów napędowych, skrzyń przekładniowych do użytku komercyjnego oraz stalowych obudów trzpienia, aby zapewnić niezawodność. Nie potrzeba uzupełniać oleju, gdyż skrzynie przekładniowe napełniono olejem na cały okres eksploatacji.
Przycinanie po obu stronach
Agregat koszący umożliwia przycinanie
Kształt agregatu po lewej i prawej stronie umożliwia koszenie przy ścianach, pod krzewami, obok drzew, aby uniknąć częstego manewrowania w obszarach o skomplikowanym kształcie.
Szybka i intuicyjna instalacja agregatu ułatwiająca wymianę noży
Agregat łatwo się demontuje w celu serwisowania
Demontażu i montażu agregatu można dokonać w ciągu kilku minut. Ten szybki proces umożliwia operatorowi szybką wymianę noży lub zdjąć agregat na zimę.
- Koła agregatu można łatwo obrócić o 90 stopni, by go bez wysiłku odtoczyć na bok
- Napiętą sprężyną rurę wyrzutową można zablokować sworzniem, by ją opuścić i ułatwić wyciąganie pod ramą.
- WOM można zdemontować z kosiarki i pozostawić z agregatem koszącym
Zalety maszyn John Deere:
Wydajność: |
Czas nieprzerwanej pracy |
Koszt obsługi |
|
|
|

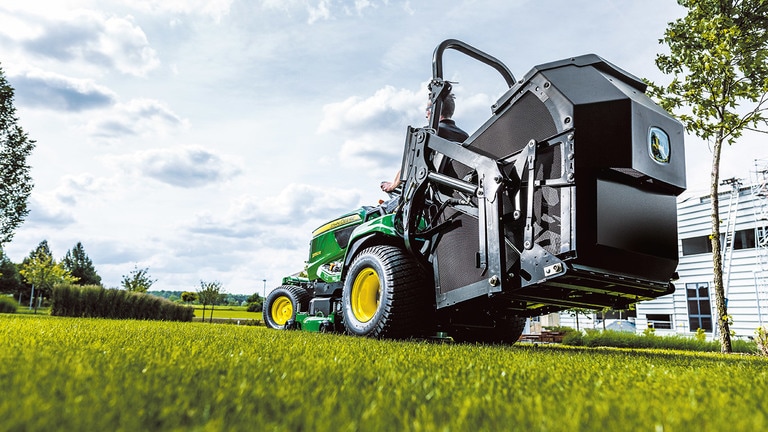

Zbiorniki na trawę ułatwiają obsługę zbieranych ścinków trawy
Opcje zbiornika na trawę: Zbiornik niskiego/wysokiego wyładunku
Szeroka rura wyrzutowa do zbierania bezpośredniego, zbiornik z niskiego wyładunku
X950R ze zbiornikiem wysokiego wyładunku z największym wysięgiem i wysokością wyładunku
Połączenie przeprojektowanego agregatu koszącego, szerokiej rury wyrzutowej i dużego zbiornika na trawę to najlepszy w swojej klasie wydajny system zbioru trawy. Prosta konstrukcja wytłaczanego agregatu koszącego zapewnia najlepszy możliwy przepływ ścinków trawy. Szeroka konstrukcja rury wyrzutowej pozwala płynnie transportować trawę do tyłu zbiornika na trawę, by dało się go maksymalnie napełniać. Wbudowana klapa do czyszczenia pomaga utrzymać drożność rury podczas koszenia w trudniejszych warunkach. Dźwignia do sterowania klapą jest dogodnie usytuowana na prawym błotniku, co ułatwia obsługę.
 |
 |
Na potrzeby krótszego koszenia krótkiej trawy skonstruowano opcjonalną wkładkę rury wyrzutowej umożliwiającą regulację średnicy rury w celu zwiększenia przepływu powietrza wymaganego do przyspieszania małych ścinków. Zespół rury wyrzutowej zamyka również szczelinę między agregatem koszącym a rurą. Zespół ten nie ogranicza funkcji czyszczenia spodu rury.
Oferowane zbiorniki na trawę:
- 150,5 gal Zbiornik niskiego wyładunku o pojemności 570 l.
- Stalowa rama zapewnia trwałość.
- Największy zbiornik niskiego wyładunku, by rzadziej można go było opróżniać.
- 171,8 gal Zbiornik wysokiego wyładunku o pojemności 650 l.
- Stalowa rama zapewnia trwałość.
- Największy zbiornik na trawę wysokiego wyładunku pozwala dłużej pracować bez przerwy na wyładunek.
- Trwałość ramy nośnej jest wynikiem doświadczeń firmy John Deere (np. ładowacze czołowe w bieżących modelach ciągników serii 1R).
- Opróżnianie zbiornika na trawę jest możliwe na dowolnej wysokości, by sprostać indywidualnym wymaganiom.
- Daleki wysięg ułatwiający opróżnianie pośrodku przyczepy na wysokości 204 cm i 149 cm od kosiarki, by wykorzystać całą pojemność przyczepy.
- Wszystkie przewody hydrauliczne i siłowniki są zabezpieczone w celu uniknięcia uszkodzenia, zwłaszcza gdy zbiornik podczas opróżniania znajduje się obok przyczepy.
Oba zbiorniki mają regulowany czujnik napełnienia, by zapobiec niedrożności układu. Informacja o napełnieniu zbiornika do połączenie sygnalizacji wzrokowej i dźwiękowej. Po pięciu sygnałach dźwiękowych sygnalizacja dźwiękowa wyłącza się, by nie irytować operatora lub osób postronnych.
Kosiarkę X950R wyposażono w zbiornik, który opróżnia się najszybciej z maszyn konkurencyjnych. Demontaż i montaż odbywa się bez wysiłku za pomocą siłowników hydraulicznych, którymi można ułożyć zbiornik. Zalecane są opcjonalne podpory postojowe (patrz osobny rozdział) ułatwiające demontaż i składowanie.
Zasada podążania tyłu za kosiarką oraz stalowa rama ochronna zbiornika
Operator może obserwować stan maszyny na przejrzystych instrumentach. Stale wyświetlane elementy to: wskaźnik poziomu paliwa, licznik godzin i temperatura płynu chłodzącego. Ostrzeżenia dotyczącej ciśnienia oleju silnikowego, niedrożności filtra powietrza, naładowania akumulatora i zaciągnięcia hamulca postojowego zapalają się na wyświetlaczu.
Regulowany czujnik napełnienia zbiornika
Podczas napełniania zbiornika duża płyta w podstawie zbiornika mierzy ciężar zebranej trawy. Zależnie od warunków koszenia (sucha bądź mokra trawa) czujnik można ustawić w siedmiu położeniach.
Blokada ramy przy otwartym zbiorniku
Jeżeli zbiornik wymaga czyszczenia lub obsługi w pozycji podniesionej, można go w kilka sekund zablokować przy użyciu składanych wsporników blokujących.
Zalety maszyn John Deere:
Osiągi |
Czas nieprzerwanej pracy |
Koszt obsługi |
|
|
|
Stanowisko operatora jest wygodne i przestronne
Miejsce na nogi na stanowisku operatora
X950R zapewnia wystarczająco dużo miejsca na nogi do wygodnej pracy podczas wielu godzin.
Kierownica z dźwignią regulacyjną znajduje się po lewej stronie
Pochylaną kierownicę można ustawić w sześciu położeniach, by zapewnić doskonałą ergonomię. Operatorzy o większym wzroście docenią dźwignię po stronie wejścia umożliwiającą łatwe wejście do kosiarki poprzez szybkie odsunięcie kierownicy na bok i do tyłu. Kierownicę obsługuje się wygodnie i bez poślizgu.
Fotel można dogodnie odchylać do tyłu
Fotel Deluxe to dwuczęściowy, profesjonalny fotel z wysokim oparciem i grubą poduszką w siedzisku zapewniającą trwałą wygodę nawet po całym dniu użytkowania. Za pomocą wygodnej dźwigni z boku oparcie można ustawić pod wieloma kątami, aby uzyskać maksymalny komfort pracy operatora. Możliwa jest regulacja położenia fotela do przodu i do tyłu, by zapewnić optymalną wygodę pracy operatora.
Pedał hamulca i dźwignia hamulca postojowego
Regulacja hamulca postojowego jest dogodnie usytuowana poniżej włącznika zapłonu na cokole kierownicy. Dźwignia bezpiecznie utrzymuje pedał hamulca w pozycji zablokowanej. Wciśnięcie pedału hamulca odłącza wał odbioru mocy (WOM) i tempomat, umożliwiając uruchomienie silnika. Pozwala on również zaciągnąć hamulce w celu zastosowania jako hamulec postojowy.
Maty podłogowe
Maty podłogowe zapewniają powierzchnię antypoślizgową do bezpiecznego wsiadania i wysiadania z kosiarki i zmniejszają drgania docierające do stóp operatora.
Uchwyty, skrzynka narzędziowa, uchwyt na napoje i gniazdo 12 V
Uchwyty na błotnikach zapewniają wygodny chwyt podczas wsiadania i wysiadania z kosiarki i podczas pracy na zboczach.
- Tworzywo jest trwałe i nie rdzewieje.
- Uchwyt na napoje przystosowany jest do różnych wielkości butelek i kubków.
- W skrzynce narzędziowej można wygodnie przechowywać narzędzia i materiały.
Opcjonalne gniazdo 12 V znajduje się z tyłu i umożliwia podłączenie różnych urządzeń, takich jak elektryczny rozrzutnik lub opryskiwacz.
Zalety maszyn John Deere:
Osiągi |
Czas nieprzerwanej pracy |
Koszt obsługi |
|
|
|
Elementy sterowania są wygodne i proste w obsłudze
Elementy sterowania kosiarki X950R
Wszystkie elementy sterowania umieszczono w zasięgu ręki na desce rozdzielczej na prawym błotniku. Elementy sterowania zaprojektowano z myślą o prostocie obsługi. Ergonomiczne kształty elementów sterowania pozwalają kierowcy skupić się na zadaniu zamiast poszukiwaniu ich podczas pracy.
Ergonomiczna funkcja wielofunkcyjna do sterowania układem hydraulicznym
Dźwignia wielofunkcyjna jest standardowym wyposażeniem X950R. Umożliwia operatorowi podnoszenie i opuszczanie agregatu koszącego, a także podnoszenie, opuszczanie i opróżnianie zbiornika na trawę. Praca dźwignią jest bardzo wygodna i intuicyjna, a także sprawia, że proces opróżniania zbiornika na trawę kosiarki X950R jest najszybszy na rynku. Jest ona umieszczona po prawej stronie, gdzie operator wychyla się patrząc do tyłu podczas opróżniania pojemnika.
Pełna gama wyświetlaczy i elementy sterowania typu samochodowego stanowią standardowe wyposażenie.
Przyrządy i elementy sterowania (przełącznik w pozycji wyłączenia)
Wskaźniki i kontrolki (przełącznik w pozycji włączenia w celu zilustrowania funkcji)
Wyprofilowana deska rozdzielcza ma przejrzysty, atrakcyjny wygląd i łatwe w użyciu, ergonomiczne elementy sterowania
- Elementy sterowania oznaczono kolorami, co ułatwia operatorowi ich rozróżnienie.
- Elementy sterowania rozmieszczono w logiczny sposób i są one łatwo dostępne.
- Przełącznik WOM pozwala operatorowi umieścić pod nim palce, jak pod uchwytem T, by go pociągnąć, co ułatwi aktywację.
- Przełącznik opcji korzystania z agregatu podczas jazdy do tyłu (RIO) obsługuje się dobrze widocznym, żółtym przyciskiem.
- Tempomat aktywuje się przyciskiem, jak w samochodzie.
- Funkcjonalna konstrukcja elementu sterowania przepustnicy zapewnia atrakcyjny wygląd i wygodę.
Rysunek panelu wyświetlacza z opisami
Deska rozdzielcza nawiązuje do nowoczesnej stylistyki w przemyśle motoryzacyjnym. Sekwencja włączenia zasilania rozświetla światła i wskaźniki, by potwierdzić ich prawidłowe działanie:
- Wyświetlacz jest ciemny, by jak najmniej odwracać uwagę operatora.
- W nocy wyświetlacz jest podświetlany.
- Dobra widoczność po zmroku jest szczególnie przydatna podczas pracy odśnieżarką.
- Licznik godzin pozwala łatwo zorientować się, kiedy konieczna będzie wymiana oleju lub inne czynności konserwacyjne.
- Elektroniczny wskaźnik poziomu paliwa w czasie rzeczywistym wskazuje poziom paliwa.
- Obrotomierz graficznie wskazuje obroty silnika.
- Strefa optymalnego punktu pracy informuje operatora o zakresie obrotów silnika, by uzyskać najlepszą jakość koszenia.
- Wskaźnik informuje operatora, kiedy pracuje WOM.
- Jasne światła awarii i ostrzegawcze przykuwają uwagę operatora do istotnych informacji na zestawie wskaźników.
- Dzięki wczesnemu ostrzeganiu o awariach można zapobiec uszkodzeniom i zmniejszyć koszty napraw.
- Operatorzy są informowani o problemie, jeśli próbują obsługiwać kosiarkę z zablokowanym WOM, fotelem lub hamulcem postojowym.
- Wskaźniki są również przydatne do stwierdzenia przyczyny wyłączenia WOM lub silnika, gdy zadziała blokada.
- Operator otrzymuje informację o niskim, normalnym lub nadmiernym napięciu akumulatora.
- Kontrolka serwisowa zapala się, gdy w sterowniku zapisano błąd.
- Diagnostyka pokładowa zawiera kody błędów do wykorzystania przez wykwalifikowanych techników.
- Na przykład, technik bez użycia narzędzi będzie mógł sprawdzić działanie przełącznika i ciągłość obwodu.
Blokada mechanizmu różnicowego uruchamiana nogą zapewnia napęd na oba tylne koła napędowe, by zwiększyć przyczepność
Blokada mechanizmu różnicowego jest po lewej stronie podparcia nóg
Blokadę mechanizmu różnicowego można łatwo włączyć, naciskając lewą stopą. Uniemożliwia poślizg silników napędowych (szczegóły opisano w części dotyczącej napędu hydraulicznego)
Regulacja wysokości koszenia
Pokrętło regulacji wysokości koszenia znajduje się pośrodku platformy operatora
Pokrętło regulacji wysokości koszenia pozwala ustawić wysokość koszenia z fotela operatora Pozwala również zablokować agregat koszący w położeniu pełnego podniesienia, a więc ewentualne narzędzia z przodu podnosi się i opuszcza niezależnie od agregatu. Po każdym opuszczeniu agregat koszący powraca na tę samą, wstępnie ustawioną wysokość. Zakres wysokości koszenia wynosi od 25 mm do 112 mm.
Zalety maszyn John Deere:
Osiągi |
Czas nieprzerwanej pracy |
Koszt obsługi |
|
|
|
Opcjonalny ultradźwiękowy czujnik napełnienia
Układ wspomagania ustalania momentu opróżniania zbiornika na trawę
Układ wspomagania ustalania momentu opróżniania zbiornika na trawę tworzą dwa elementy (ich rysunki zamieszczono poniżej w szczegółowym opisie produktu):
 |
 |
| 1. Czujnik ultradźwiękowy umieszczony u góry w przedniej części zbiornika na trawę mierzy poziom jego napełnienia. | 2. Cyfrowa tablica wskaźników wyświetlająca w polu widzenia operatora poziom napełnienia zbiornika na trawę. |
Najważniejsze zalety:
- Przynajmniej 15 minut oszczędności czasu dziennie, ponieważ nie trzeba regulować czujnika napełnienia.
- Wyświetlane w czasie rzeczywistym wskazania poziomu napełnienia pomagają operatorowi podejmować decyzje o opróżnieniu zbiornika w optymalnym momencie, co zwiększa wydajność o co najmniej 10 procent (zależnie od obszaru i sposobu koszenia).
- Niewymagający regulacji, niezawodny wskaźnik poziomu napełnienia zbiornika znacząco zwiększa wydajność:
- 100-procentowe zapobieganie zablokowaniu rury wyrzutowej w rezultacie przepełnienia zbiornika na trawę z powodu opóźnionego sygnału napełnienia, co także eliminuje dodatkową pracę przy ręcznym czyszczeniu rury.
- 100-procentowe zapobieganie zbędnym przejazdom w celu opróżnienia zbiornika na trawę spowodowanym zbyt dużą czułością czujnika wysyłającego sygnał nawet wtedy, gdy zbiornik nie jest pełny.
- Proporcjonalne oszczędności na paliwie
- System jest ponadto
- Łatwa obsługa
- Intuicyjny
- Funkcjonalnie sprawdzona konstrukcja (podobna do czujników parkowania w samochodach)
- Ponieważ żadne części ruchome nie wchodzą w kontakt z trawą, prawdopodobieństwo wypadku jest niskie.
Ultradźwiękowy czujnik napełnienia
Ultradźwiękowy czujnik napełnienia
Ultradźwiękowy czujnik napełnienia podobny jest do czujników parkowania znajdujących się we współczesnych samochodach.
Czujnik jest umieszczony na górnym przednim końcu zbiornika na trawę. Położenie czujnika wybrano w obszarze zbiornika na trawę, który jest napełniany najpóźniej. Ponadto mały V-kształtny deflektor zapobiega gromadzeniu się trawy na czujniku podczas koszenia.
Położenie czujnika zapewnia również szeroki zakres wykrywania. Czujnik jest wyregulowany w taki sposób, że do połowy zbiornika na trawę ma niską czułość. Gdy zbiornik jest w połowie napełniony, czujnik rozpoczyna aktywne wykrywanie i włącza wyświetlacz na tablicy wskaźników. Dzięki takiemu wyregulowaniu operator jest właściwie informowany, o tym kiedy należy opróżniać zbiornik na trawę, a jego uwaga jest rozpraszana w niewielkim stopniu.
Ultradźwiękowy czujnik napełnienia jest tak ustawiany fabrycznie, aby pasował do maszyny i zbiornika na trawę — nie jest potrzebna żadna ponowna regulacja.
- Działa z trawą znajdującą się w dowolnym stanie — nie jest potrzebne żadne doświadczenie operatora w dostosowywaniu wskaźnika napełnienia do stanu trawy, który zmienia się wielokrotnie w ciągu dnia.
- Brak blokowania rury wyrzutowej w rezultacie spóźnionego sygnału o napełnieniu (przepełniony zbiornik na trawę) spowodowanego nieprawidłowym wyregulowaniem, co także eliminuje potrzebę dodatkowego czyszczenia rury.
- Brak opróżniania tylko częściowo napełnionych zbiorników na trawę z powodu zbyt wczesnego odbierania sygnału napełnienia spowodowanego nieprawidłowym wyregulowaniem wskaźnika napełnienia.
Cyfrowa tablica wskaźników
Cyfrowa tablica wskaźników odbiera sygnał od czujnika ultradźwiękowego i wyświetla na wyświetlaczu w czasie rzeczywistym poziom napełnienia zbiornika na trawę.
Dodatkowe zalety cyfrowej tablicy wskaźników to kontrola systemu i stale dostępne informacje o maszynie.
(Uwaga: Na powyższym rysunku pokazywane są wszystkie możliwe informacje. Podczas pracy wyświetlane są tylko rzeczywiste i ważne informacje.)
Wskaźnik poziomu napełnienia zbiornika:
Wskaźnik napełnienia zbiornika (niebieska ramka) jest wskaźnikiem słupkowym złożonym z sześciu słupków. Jak wyjaśniono w części 4.1, wskaźnik zaczyna wskazywać rosnący poziom napełnienia zbiornika, gdy zbiornik jest napełniony do połowy. Poziom napełnienia od 50 do 100 procent wyświetlany jest w 10-procentowych krokach, aby operator koncentrował się na koszeniu i nie był rozpraszany przez wyświetlacz. Obok dwóch górnych słupków wskaźnika wyświetlane są czerwone linie powiadamiające operatora, kiedy należy opróżnić zbiornik na trawę.
Wskaźnik napełnienia:
- Pomaga operatorowi podejmować decyzje o opróżnieniu zbiornika w optymalnym momencie. Eliminowany jest niepotrzebny, bezproduktywny czas transportu.
- Eliminowane jest blokowanie rury wyrzutowej spowodowane spóźnionym sygnałem napełnienia (przepełniony zbiornik na trawę), a brak cykli opróżniania nienapełnionych zbiorników na trawę zmniejsza bezproduktywną pracę.
| Osiągi | Czas nieprzerwanej pracy | Koszt obsługi |
|
|
|
Wygodna obsługa serwisowa dzięki łatwo otwieranej masce silnika
Obsługa silnika i przekładni jest łatwa i tania
Łatwy dostęp do silnika
Dostęp do silnika jest łatwy dzięki jednoczęściowej masce silnika. Filtr siatkowy, filtr powietrza, prętowe wskaźniki poziomu oleju itd dogodnie umieszczono z lewej strony. Jeśli wymagane są bardziej kompleksowe czynności serwisowe maskę silnika można łatwo zdjąć, by ułatwić dostęp. Dzięki wzrokowej kontroli czujnika drożności filtra powietrza czujnik i kontrolce na desce rozdzielczej, codzienna obsługa filtra powietrza jest uproszczona, wydłuża żywotność silnika i zmniejsza straty mocy przy niedrożnym filtrze. Filtr siatkowy filtra powietrza można łatwo odsunąć na bok, by ułatwić szybkie przedmuchanie filtra sprężonym powietrzem.
Długie okresy międzyobsługowe
Dźwignia wielofunkcyjna jest standardowym wyposażeniem X950R. Umożliwia ona pozwala operatorowi podnoszenie i opuszczanie agregatu koszącego, a także podnoszenie, opuszczanie i opróżnianie zbiornika na trawę. Praca dźwignią jest bardzo wygodna i intuicyjna, a także sprawia, że proces opróżniania zbiornika na trawę kosiarki X950R jest najszybszy na rynku. Jest ona umieszczona po prawej stronie, gdzie operator wychyla się patrząc do tyłu podczas opróżniania pojemnika.
Łatwa naprawa w razie rozładowanego akumulatora lub braku paliwa
Dostęp do akumulatora z przodu jest łatwy bez użycia narzędzi (pod czarną osłoną z tworzywa sztucznego).
Zawór swobodnego toczenia jest wygodny w użyciu przez zastosowanie dużej nakrętki po środku platformy operatora.
Łatwy dostęp do punktów smarowania |
Zalety maszyn John Deere:
Osiągi |
Czas pracy |
Koszt obsługi |
|
|
|
Specyfikacje
| Moc silnika | 18,5 kW 25,2 KM |
|||
|---|---|---|---|---|
| PRZEKŁADNIA | Hydrauliczny układ kierowniczy ze wspomaganiem, | |||
| Układ kierowniczy | obsługujący 2 przednie koła | |||
| Prędkość jazdy do przodu | 14,5 km/h |
