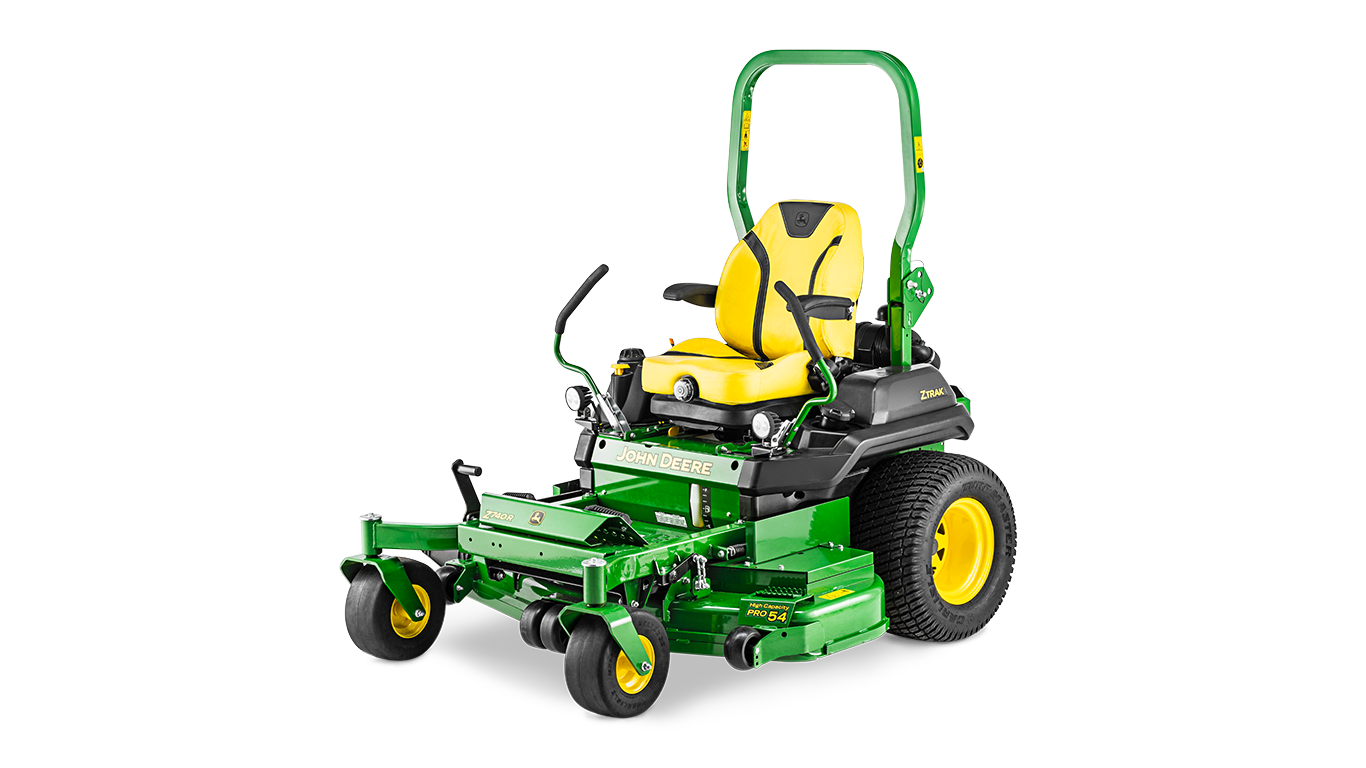

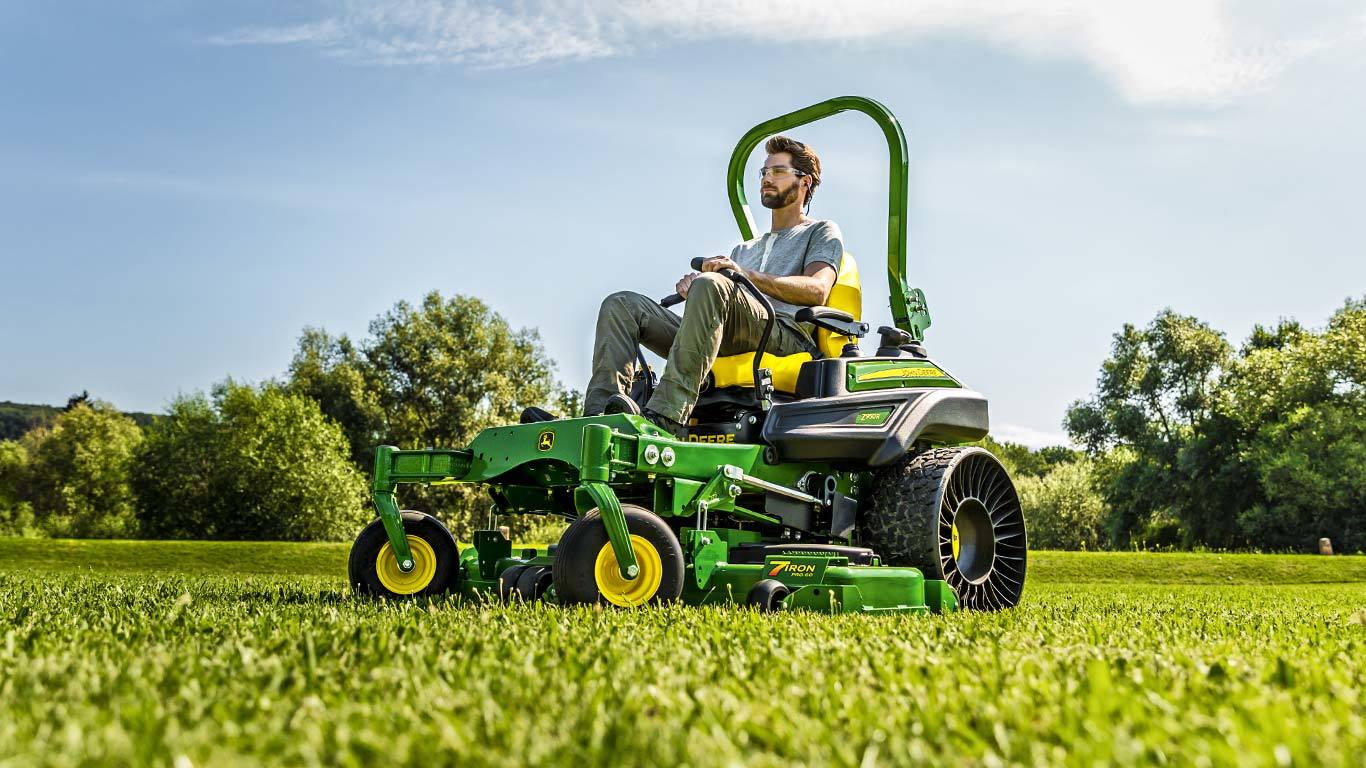

Z950R | Kosiarki o zerowym promieniu skrętu | Kosiarki profesjonalne

Mocny silnik 19 kW (25,5 KM) klasy komercyjnej zapewnia najlepsze w swojej klasie osiągi i wydajność

Silnik Z950R

Model Z950R jest napędzany przez chłodzony powietrzem silnik z wałem pionowym:

silnik benzynowy o pojemności skokowej 852 cm3 i mocy 19 kW (25,5 KM) przy 3250 obr./min

Cechy silnika:

Konstrukcja górnozaworowa
- Większa moc i moment obrotowy na centymetr sześcienny pojemności skokowej
- Mniejsze zużycie paliwa
Smarowanie pełnociśnieniowe z filtrem pełnego przepływu
- Zmniejsza zużycie silnika nawet podczas pracy na zboczach lub nierównym terenie
- Filtr oleju pozwala utrzymać jego czystość i wydłużyć okres eksploatacji silnika
- Dwucylindrowy silnik widlasty o dużym bloku
Pionowy wał
Łatwo dostępny, dwuelementowy filtr powietrza z zatrzaskiem szybkozamykającym
Alternator 15 A
Pompa paliwowa
Zgodność z surowymi normami emisji EPA (Environmental Protection Agency) i CARB (California Air Resources Board) bez utraty mocy ani momentu obrotowego
Aluminiowy blok silnika
- Efektywne odprowadzanie ciepła
- Lekka i wytrzymała konstrukcja
- Dłuższa żywotność silnika ze względu na eliminację obciążeń związanych z wysoką temperaturą
- Silnik chłodzony powietrzem

Filtr powietrza usuwa zanieczyszczenia, które mogą uszkodzić silnik

Filtr powietrza silnika

Zdjęta pokrywa filtra powietrza

Kosiarki ZTrak™ Z950R z silnikiem wysokoprężnym wyposażono w dwuelementowy, modułowy filtr powietrza, dostępny z tyłu maszyny bez użycia narzędzi.

Układ filtracji zasysa czyste powietrze znad silnika i usuwa pył, który z upływem czasu może uszkodzić silnik.
Filtry w razie potrzeby można łatwo wymienić.
Filtr wstępny zapewnia dodatkową ochronę przed zanieczyszczeniami podczas pracy przy dużym zapyleniu.

Możliwość koszenia przez cały dzień na jednym baku paliwa

Zbiornik paliwa

Wlew paliwa

Kosiarka ZTrak™ Z950R jest wyposażona w jeden zbiornik paliwa z pojedynczym górnym wlewem:

pojemność 43,5 l (11,5 gal. USA) umożliwia operatorom koszenie przez cały dzień bez uzupełniania paliwa.
Wskaźnik paliwa pozwala szybko i łatwo sprawdzić, ile paliwa znajduje się w zbiorniku.
Wlew od góry zapewnia dodatkowe bezpieczeństwo.
Duży wlew paliwa jest ustawiony pod kątem, aby ułatwić operatorowi tankowanie.

W normalnych warunkach obciążenia i pracy zużycie paliwa w kosiarkach ZTrak™ Z950R wynosi, w zależności od warunków, od 4,2 l/h (1,1 gph) do 7,2 l/h (1.9 gph).

Wysoka jakość cięcia dzięki agregatom z bocznym lub tylnym wyrzutem

Na ilustracji przedstawiono agregat 7Iron™ PRO o szerokości 152 cm (60 in.) z bocznym wyrzutem.

Kosiarka ZTrak™ serii Z950R jest wyposażona w agregat 7Iron PRO o szerokości 137 cm (54 in.) lub 152 cm (60 in.) z bocznym wyrzutem.

Trwałe agregaty 7Iron PRO są wytłaczane z jednego kawałka stali

Na ilustracji przedstawiono agregat 7Iron PRO o szerokości 152 cm (60 in.)

Agregaty koszące 7Iron PRO znane są ze swojej jakości, wydajności i trwałości. Zapewniają wysoką jakość cięcia w różnych warunkach.

Najważniejsze cechy agregatu koszącego 7Iron™ PRO:

Agregat wytłoczono z solidnej blachy stalowej o grubości 4,6 mm (0.179 in., rozmiar 7), aby uzyskać jak najmniejszą liczbę spoin oraz zapewnić gładki spód i mniej ostrych narożników, na których gromadzi się materiał.
Jest znacznie mniej spoin na korpusie agregatu, które ulegają zużyciu lub pęknięciu — agregat jest wytłaczany z jednego arkusza blachy stalowej, a nie z wielu elementów. Antypoślizgowy stopień na agregacie umożliwia łatwe wsiadanie do maszyny.
Konstrukcja agregatu o głębokim na 14 cm (5.5 in.) profilu zapewnia doskonały przepływ powietrza, co pozwala szybko i sprawnie przerobić skoszony materiał.
Szerszy i wyższy otwór wylotowy zapewnia równomierne rozrzucanie skoszonej trawy i doskonały wygląd trawnika w dowolnych warunkach.

Wzmocnienie krawędzi wiodącej kosiarki

Mocowane z obu stron koła podporowe

Wzmocnienie krawędzi wiodącej kosiarki i zaokrąglone narożniki wytłaczanego agregatu pomagają rozłożyć siłę uderzeń, by zmniejszyć zagrożenie uszkodzeniem przy kolizji zdrzewami, kamieniami, krawężnikami oraz innymi stałymi przeszkodami.
Mocowane z obu stron przednie i tylne koła podporowe umożliwiają agregatowi podążanie za terenem nawet w najtrudniejszym terenie.
Trzy kute na zimno, osadzone w łożyskach kulkowych trzpienie o średnicy 2,54 cm (1 in.) poddawane są obróbce termicznej podnoszącej ich wytrzymałość i niezawodność. Obudowy trzpieni są żebrowanymi odlewami aluminiowymi, co zapewnia ich doskonałą wytrzymałość i odprowadzanie ciepła.
Przednia krawędź jest podniesiona powyżej płaszczyzny noży, aby umożliwić równomierne koszenie wysokiej trawy, i wzmocniona przy użyciu kwadratowej listwy w celu zwiększenia trwałości. Przednia przegroda została zaprojektowana na nowo, aby lepiej kierowała przepływ powietrza i skoszonej trawy.
Trzy punkty smarowania trzpieni są dostępne od góry.
Nakładka ostrzy wynosi 40,6 mm (1.6 in.), aby ograniczyć powstawanie pasów między ostrzami.
Regulacja wysokości jest szybka i łatwa.
Opcjonalny zestaw do mulczowania do agregatu o szerokości 137 cm (54 in.)

Agregat koszący 7Iron™ PRO

Seria R

Z950R — 137 cm (54 in.) z bocznym wyrzutem, 152 cm (60 in.) z bocznym wyrzutem

Na ilustracji przedstawiono stopień na agregacie koszącym o szerokości 137 cm (54 in.)

Stopień na agregacie pomaga operatorowi bezpiecznie wsiadać do maszyny i wysiadać z niej.

Doskonała wydajność i wygląd trawnika dzięki zastosowaniu agregatu koszącego Fastback™ PRO z tylnym wyrzutem

Kosiarka Z997R z agregatem koszącym 152 cm (60 cali) z tylnym wyrzutem

Agregat koszący 152 cm (60 cali) z tylnym wyrzutem

Kosiarki John Deere Fastback™ PRO z tylnym wyrzutem — zarówno z silnikami benzynowymi, jak i wysokoprężnymi — to kosiarki przeznaczone do zastosowań komercyjnych. Kosiarki te o zerowym promieniu skrętu przeznaczone są głównie dla zawodowych ogrodników i samorządów lokalnych wymagających tylnego wyrzutu trawy. Zalety kosiarki z tylnym wyrzutem:

Mniejsze ryzyko uszkodzeń przez przedmioty wyrzucane z agregatu koszącego
Oszczędność czasu dzięki możliwości koszenia blisko stałych obiektów z obu stron agregatu
Czystsze koszenie dzięki zmniejszeniu ilości zanieczyszczeń wydmuchiwanych na operatora

Zastosowania agregatu koszącego z tylnym wyrzutem:

Szkoły
Parki
Place zabaw
Obszary komunikacyjne (bulwary miejskie, pobocza dróg itp.)
Obszary miejskie porośnięte długą trawą do skoszenia, w których nie ma obaw o szerokie rozrzucanie skoszonej trawy (parki, pobocza dróg itd.)

Zgodność

Model ZTrak™ serii Z900	Agregat koszący 152 cm (60 cali) z tylnym wyrzutem	Agregat koszący 183 cm (72 cale) z tylnym wyrzutem
Z950R	X	---
Z994R	X	---
Z997R	X	X

Konstrukcja przystosowana do zastosowań profesjonalnych

Głęboka konstrukcja agregatu umożliwia przerobienie dużej ilości materiału:

Wyjątkowy układ przegród kierujących ogranicza zlepianie się materiału i formowanie pokosu występujące często w kosiarkach z tylnym wyrzutem.
- Otaczające każde ostrze przegrody zwiększają wydajność, kierując przenoszony materiał do tyłu.
- Materiał szybko opuszcza agregat dzięki niższym przegrodom w tylnej części.
- Kontrola ruchu materiału minimalizuje ryzyko wyrzucenia ścinek w niepożądane miejsca.
Materiał kierowany jest do tyłu i na podłoże, zmniejszając ilość resztek wyrzucanych w kierunku operatora.
- Resztki skoszonej trawy utrzymywane są nisko i kierowane na murawę przez elastyczną tylną osłonę.

Równomierne koszenie

Rolki środkowe i prawe koło agregatu

Prawe tylne koło agregatu

Podwieszony i wsparty na maszynie agregat zapewnia równe cięcie. Koła i rolki agregatu koszącego pozwalają na bardziej równomierne koszenie na nierównym terenie i ograniczają ryzyko zdzierania trawy:

Dwie szerokie rolki przednie na środku kosiarki podtrzymują agregat, gdy to konieczne, aby zapobiec zdzieraniu murawy.
Koła w czterech rogach chronią przed zdzieraniem murawy przez agregat po bokach kosiarki.
Obustronne zamocowanie kół i rolek zwiększa wytrzymałość, zmniejsza ryzyko uszkodzenia i zapewnia stałą wydajność.
Wysokość rolek i kół można regulować zależnie od warunków koszenia.
- Wyższe ustawienie (pokazane na zdjęciach) stosuje się przy niższej wysokości koszenia oraz w trudniejszych warunkach przy wszystkich wysokościach koszenia, gdzie należy ograniczyć możliwość uderzenia kół w podłoże.
- Niższe ustawienia stosuje się w przypadku większych wysokości koszenia i zapewniają bardziej równomierną pracę kosiarki.
Wysokość cięcia kosiarki można regulować w zakresie od 2,54 cm (1 cal) do 14 cm (5,5 cala) w odstępach co 0,64 cm (0,25 cala) od pomostu operatora maszyny.

Wzmocnione podzespoły zapewniające długą eksploatację

Mocny, wzmocniony agregat

Osłona zapobiegająca zużyciu w prawej części po stronie przycinania

Agregaty z tylnym wyrzutem zaprojektowano, aby sprostać wymaganiom związanym z intensywnym użytkowaniem w zastosowaniach zawodowych:

Wykonanie agregatu ze stali o grubości 4,56 mm (0,179 cala) zapewnia bardzo dużą wytrzymałość i trwałość.
Formowana i spawana konstrukcji agregatu ze wzmocnieniami zapewniającymi dodatkową ochronę przed uszkodzeniami zwiększa wytrzymałość i gwarantuje długi okres eksploatacji.
Stalowa listwa o wysokości 3,8 cm (1,5 cala) i grubości 1,3 cm (0,5 cala) przyspawana do agregatu koszącego chroni jego przednią część przed uszkodzeniami, zwiększając wytrzymałość.
Po obu stronach agregatu znajdują się zderzaki wykonane z odlewanego ciśnieniowo tworzywa polietylenowego o ultrawysokiej masie cząsteczkowej (UHMW).
- Zderzaki zapewniają dużą odporność na ścieranie w celu ochrony maszyny i mienia.
- Listwa stalowa o grubości 1,3 cm (0,5 cala) na 1,3 cm (0,5 cala) zapewnia większą wytrzymałość.

Przegub uniwersalny i żeliwna skrzynia przekładniowa

Żeliwna obudowa trzpienia noża

Trwały układ napędowy ostrza kosiarki:

Napęd wału z przegubem uniwersalny z przekładni pojazdu zapewnia niezawodne działanie
Do wzmocnionej, żeliwnej przekładni kątowej
Do niezawodnego układu napędowego z pasem klinowym

Wyjątkowa niezawodność i długa żywotność dzięki żeliwnej obudowie trzpienia ostrza kosiarki

Żeliwo sferoidalne zapewnia wysoką odporność na uderzenia.
Wstawki wzmacniają konstrukcję w newralgicznych miejscach.
Wysoka wytrzymałość żeliwa zapewnia ochronę przed uszkodzeniem wskutek uderzeń ostrza.
Punkty smarowania są łatwo dostępne i dla wygody umieszczono je w górnej części wałów trzpieni.
Zawór przelewowy ciśnieniowy smaru minimalizuje uszkodzenie uszczelnienia spowodowane nadmiernym napełnieniem smarem i zapobiega dostawaniu się zanieczyszczeń do obudowy.
Ryzyko uszkodzenia korpusu agregatu zminimalizowano dzięki obudowie o średnicy 20,3 cm (8 cali) i sześciu śrubom mocującym, które rozkładają obciążenia i uderzenia.
Zastosowanie żeliwa umożliwia niezawodną regenerację.

Łatwe serwisowanie

Zespół żeliwnej obudowy trzpienia

Minimalne wymagania serwisowe wydłużają czas sprawności operacyjnej:

Wygodne smarowanie trzpienia ze smarowniczkami w górnej części wałów trzpienia dostępnymi przez otwór w górnej części pokryw trzpienia/pasa.

Aby uzyskać dostęp do środkowego trzpienia, wystarczy zdjąć płytę podłogową pojazdu. Nie trzeba używać żadnych narzędzi.

Istnieje tylko jeden pas wymagający obsługi serwisowej.

Większa wygoda

Stopień z ząbkowanym bieżnikiem

Dodatkową wygodę i bezpieczeństwo zapewnia ząbkowana powierzchnia przyspawana do lewego górnego rogu agregatu, która zwiększa przyczepność podczas wchodzenia na stanowisko operatora i wychodzenia z niego.

Dwa fotele do wyboru pasujące do konstrukcji platformy zapewniają operatorowi wyjątkową wygodę

Dla serii R dostępne są dwa opcjonalne fotele, oba montowane fabrycznie.

Komfortowy fotel Deluxe z podłokietnikami i izolacją
W pełni regulowany amortyzowany fotel z podłokietnikami

Amortyzacja ComfortGlide™ z przesuwem wzdłużnym

Dźwignia sterująca położeniem do przodu/tyłu fotela z amortyzacją ComfortGlide™

Każdy fotel jest wyposażony w układ amortyzacji ComfortGlide™ z przesuwem wzdłużnym, który zapewnia doskonały komfort jazdy na nierównym terenie:

Skok fotela do przodu i do tyłu wynosi 50,8 mm (2 in.), co umożliwia absorbowanie nierówności i znacznie zwiększa komfort jazdy.
Dźwignia sterująca umożliwia w razie potrzeby łatwe zablokowanie ruchu wzdłużnego amortyzacji.
Jedna dźwignia ma trzy funkcje:
- Operator może przesuwać fotel o 10,2 cm (3 in.) do przodu i do tyłu, co zapewnia odpowiednią ilość miejsca na nogi
- Włączanie amortyzacji fotela ComfortGlide™ z przesuwem wzdłużnym
- Blokada amortyzacji fotela ComfortGlide™ z przesuwem wzdłużnym

Komfortowy fotel Deluxe z podłokietnikami i izolacją

Mocowanie z gumową izolacją

Komfortowy fotel Deluxe z podłokietnikami i izolacją stanowi wyposażenie standardowe modelu Z950R:

Gumowe sprężyny zapewniają izolację podstawy siedzenia i zwiększają komfort jazdy.
Wygodny zatrzask fotela ułatwia jego podnoszenie.
Mocowanie z izolacją jest funkcją redukującą drgania korzystną dla operatorów, którzy nie potrzebują w pełni regulowanego fotela z amortyzacją.
Fotel ten jest montowany fabrycznie w maszynach Z900 zamawianych z opcją komfortowego fotela Deluxe z podłokietnikami i izolacją.

W pełni regulowany amortyzowany fotel z podłokietnikami

W pełni regulowany fotel z zawieszeniem mechanicznym

Regulacja fotela z zawieszeniem

W modelu Z950R dostępny jest w pełni regulowany fotel amortyzowany z podłokietnikami:

W celu zapewnienia indywidualnego komfortu pracy operatora kąt nachylenia oparcia jest regulowany.
Regulowana podpora lędźwiowa ułatwia dopasowanie do potrzeb operatora.
Pokrętło do regulacji amortyzowanego fotela umożliwia dostosowanie do wagi operatora w celu zapewnienia komfortu jazdy.
Wygodny zatrzask fotela ułatwia jego podnoszenie.

Konstrukcja pod kątem komfortu użytkownika

Stanowisko operatora

Sterowanie hydrostatyczne z dwiema dźwigniami zapewnia następujące funkcje:

Operator może wybrać prędkość jazdy i kierunek, przesuwając dźwignie do przodu lub do tyłu.
Blokada dźwigni w położeniu neutralnym zwiększa bezpieczeństwo.
Układ wykrywania obecności operatora Brake & Go przywraca dźwignie do położenia neutralnego, gdy pedał hamulca jest aktywnie naciskany.
Uruchamianie maszyn jest równie łatwe, jak uruchomienie samochodu. Nie ma znaczenia, czy dźwignie sterujące są przesunięte do przodu czy do tyłu, dopóki załączony jest hamulec postojowy. Wystarczy przekręcić kluczyk, aby rozpocząć pracę.
Dźwignie sterujące o dużej średnicy z łatwością wychylają się na zewnątrz, umożliwiając łatwe wsiadanie na stanowisko operatora i wysiadanie z niego.

Podnóżki

Podnóżki są dostępne w wyposażeniu standardowym modelu Z950R

Podnóżki zapewniają operatorowi wygodne ułożenie stóp:

ich położenie i kąt nachylenia można regulować zgodnie z preferencjami operatora.

Amortyzatory podnóżka

Amortyzatory podnóżka zapewniają operatorowi dodatkowy komfort:

przez redukcję drgań przenoszonych na jego stopy i nogi.

Układ rozruchowy Brake & Go

Pedał hamulca postojowego

Układ rozruchowy Brake & Go jest oferowany wyłącznie przez firmę John Deere. Funkcja ta ułatwia proces rozruchu wszystkich kosiarek ZTrak™, a jednocześnie eliminuje z maszyny dwa przełączniki blokady.

Procedura rozruchu Brake & Go pomaga początkującemu operatorowi wyglądać i czuć się jak profesjonalista. Aby uruchomić maszynę, hamulec postojowy musi być włączony. Nie ma znaczenia, czy wyłącznik WOM jest włączony czy wyłączony, ani czy dźwignie sterujące są przesunięte do przodu czy do tyłu.

Jeśli hamulec postojowy jest załączony, maszyna zostanie uruchomiona. Po uruchomieniu hamulca postojowego dźwigni sterujących nie można przesuwać do położenia jazdy do przodu ani do tyłu.

Regulowane dźwignie

Dźwignie sterujące ruchem mają dwa położenia wysokości i mogą być regulowane również do przodu lub do tyłu za pomocą podłużnych otworów. Dźwignie należy wyregulować tak, aby operator mógł wygodnie korzystać z pełnego zakresu sterowania.

Regulacja śledzenia toru jazdy

Łatwa do obracania (z fotela) regulacja prowadzenia pozwala operatorom utrzymywać kosiarkę w prostej linii i uzyskiwać profesjonalne efekty koszenia pasami.

Pokładowy schowek i uchwyt na kubek

Wbudowane schowki

Uchwyt na kubek

W maszynach ZTrak™ zapewniono kilka schowków. Dostępny jest również wygodny uchwyt na kubek.

Prawy panel sterowania

Elementy sterujące są zgrupowane na prawej konsoli, zapewniając jedno centralne miejsce, w którym znajduje się stacyjka, regulacja obrotów silnika, włącznik WOM, regulacja wysokości cięcia, kontrolki diagnostyczne i licznik godzin:

Przełącznik kołyskowy WOM
Pokrętło wysokości cięcia z blokadą transportową
Stacyjka
Licznik godzin
Regulacja obrotów silnika
Oddzielna regulacja ssania
- Łatwa obsługa ssania ogranicza występowanie zalania.

Łatwa regulacja wysokości cięcia umożliwia dokonywanie zmian podczas pracy.

Pokrętło regulacji wysokości agregatu koszącego

Łatwy w użyciu system regulacji wysokości cięcia umożliwia operatorowi dostosowanie wysokości agregatu koszącego bez wysiłku i bez użycia narzędzi. Wygodne pokrętło umożliwia operatorom wybranie żądanej wysokości cięcia (HOC).

Wysokość cięcia można regulować w zakresie od około 2,5 cm (1 in.) do 14 cm (5.5 in.). Każdy skok pokrętła zmienia ustawienie wysokości cięcia mniej więcej o 6 mm (0.25 in.). Agregat koszący można również podnieść i zablokować w położeniu transportowym, aby zapewnić maksymalny prześwit nad podłożem podczas przejazdu maszyną w inne miejsce.

Funkcja blokady transportowej umożliwia zablokowanie agregatu w położeniu transportowym, a następnie przywrócenie go do poprzedniej wysokości cięcia:

Pedał umożliwia podniesienie agregatu i załączenie blokady transportowej.
Obracanie pokrętła pozwala na regulację w zakresie od 2,5 cm (1 in.) do 14 cm (5.5 in.) w odstępach co 6 mm (0.25 in.).

Konstrukcja ta zwiększa wydajność pracy, umożliwiając operatorom zmianę wysokości cięcia bez wstawania z fotela.

Standardowy komfort i wygoda z możliwością łatwej regulacji wysokości agregatu oraz wyłączenia WOM

Wygodne uchwyty

Wygodne i łatwo dostępne dźwignie w kosiarce Z950R są duże i umieszczone pod ergonomicznym kątem. Wyposażono je w specjalne miękkie uchwyty, co zapewnia niezrównany komfort pracy i zmniejsza zmęczenie:

Trzymaj dłonie na drążkach sterujących, aby zminimalizować uszkodzenia sprzętu i zwiększyć komfort podczas długich dni pracy.

Dźwignie sterujące mają wbudowane elektroniczne elementy sterowania do podnoszenia i opuszczania agregatu koszącego lub wyłączania ostrzy kosiarki.

Przyciski sterowania

Przycisk (A), znajdujący się na lewej dźwigni sterowania ruchem, pozwala podnieść agregat kosiarki.

Przycisk (B), po prawej stronie dźwigni sterowania, wyłącza WOM.

Jeśli WOM zostanie odłączony za pomocą przycisku, w celu ponownego jego włączenia należy wcisnąć i wyciągnąć przełącznik WOM.

Wzmocniona rama jest trwała i wytrzymała

Na ilustracji przedstawiono model Z950R

Cechy ramy zwiększające jej trwałość:

Główna rama wykonana z grubościennych, wzmocnionych stalowych profili zapewni wytrzymałość i trwałość
Odporność na uderzenia odlewanych dwuteowników kół samonastawnych dorównuje profesjonalnym kosiarkom
Szeroki, otwarty dostęp do podzespołów wymagających konserwacji i czyszczenia

Dwuelementowy tylny zderzak zapewnia ochronę

Ilustracja przedstawiająca tylny zderzak kosiarki ZTrak™

Stalowy tylny zderzak chroni maszynę.

Aby umożliwić holowanie, można przymocować tylny zaczep do stalowego zderzaka. Kosiarki serii Z950R mogą holować ładunek maksymalnie 181,4 kg (400 lb).

Trwały hydrostatyczny układ napędowy z przyłączami poprzecznymi zapewnia lepsze chłodzenie i łatwy dostęp.

Napęd przystosowany do dużych obciążeń

Napęd hydrostatyczny kosiarek serii R jest złożony z dwóch zintegrowanych pojedynczych zespołów, z których każdy składa się z pompy hydraulicznej o pojemności 13 cm3 (0.8 cu in.) połączonej z przemysłowym, wzmocnionym silnikiem o pojemności 13 cm3 (0.8 cu in.) napędzającym koło. Zespoły napędowe serii R są wyposażone w przyłącza poprzeczne, które umożliwiają filtrowanie płynu hydraulicznego po stronie o najmniejszym obciążeniu, a następnie doprowadzanie go do wejścia po stronie o największym obciążeniu. Dzięki temu najzimniejszy płyn jest doprowadzany do najbardziej obciążonej strony, aby zapewnić najlepsze działanie podczas długiej pracy na zboczu, wykonywanej w tym samym kierunku.

Kosiarki ZTrak™ serii R są wyposażone w jedną pompę i jeden silnik napędowy na każde koło. Zapewnia to kilka korzyści:

Doskonałe chłodzenie, nawet w warunkach dużego obciążenia
Łatwe sprawdzanie poziomu i uzupełnianie oleju hydraulicznego
Większy dostęp do obszaru pod fotelem

Technologia bezpowietrznych opon radialnych Michelin® X® Tweel® Turf w kosiarkach ZTrak™ eliminuje czas przestoju i obniża koszt eksploatacji

Nieulegająca przebiciu tylna opona kosiarki ZTrak™

John Deere dostarcza technologię Michelin X Tweel Turf dla kosiarek komercyjnych ZTrak™ w branży koszenia komercyjnego:

24x12N12 jako kod opcji do zamawiania dla kosiarek ZTrak™ z silnikiem benzynowym, z agregatami koszącymi o szerokości 137 cm (54 in.) i 152 cm (60 in.)
24x12N12 jako kod opcji do zamawiania dla kosiarek ZTrak™ Z994R z silnikiem wysokoprężnym, z agregatami koszącymi o szerokości 137 cm (54 in.) i 152 cm (60 in.)
26x12N12 jako kod opcji do zamawiania dla kosiarek Z997R z silnikiem wysokoprężnym, z agregatami koszącymi o szerokości 152 cm (60 in.) i 183 cm (72 in.).

Firma Michelin jest światowym liderem w produkcji i technologii wytwarzania opon. Firma John Deere jako pierwsza w branży oferuje rozwiązanie z bezpowietrznymi oponami radialnymi, co stanowi dodatkową przewagę dla klientów firmy John Deere.

Zalety opon Michelin X Tweel Turf:

Większa wydajność koszenia.
- Powstawanie rowków (kolein) jest zredukowane, ponieważ opony Michelin X Tweel Turf mają większe podparcie na całej powierzchni, poprawiające flotację i zapewniające lepszy kontakt z podłożem.
- Unikatowa charakterystyka przenoszenia energii przez szprychy z żywicy poliuretanowej zmniejsza odskoki charakterystyczne w przypadku opon pneumatycznych.
- Dzięki konstrukcji i elastyczności opon Michelin X Tweel Turf możliwe jest doskonałe pokonywanie krawężników.
- Z powodu wyeliminowania problemu niejednolitego ciśnienia w oponach uzyskiwana jest spójniejsza jakość cięcia.
Wydłużony jest czas sprawności.
- Ta zastrzeżona technologia eliminuje przestoje i koszty związane z przebitymi lub uszkodzonymi oponami.
- Przebicia i uszkodzenia ścian bocznych nie powodują już przestojów.
Dzięki temu maleją koszty eksploatacji.
- Koszty napraw i konserwacji też są niższe. Pojedyncza jednostka zastępuje obecny zespół opony, koła i zaworu. Montaż opon nie wymaga użycia skomplikowanego sprzętu.
- Nie trzeba sprawdzać ani optymalizować ciśnienia w oponach.
- Wyeliminowano konieczność zakupu oraz magazynowania zestawów naprawczych i zapasowych opon, zwłaszcza w przypadku profesjonalnych usługodawców zajmujących się pielęgnacją terenów zielonych i agencji rządowych, które zwykle je magazynują.
- Bieżnik opony wytrzymuje do trzech razy dłużej niż obecne opony pneumatyczne, ponieważ do jego produkcji używana jest guma wykorzystywana w motoryzacji.

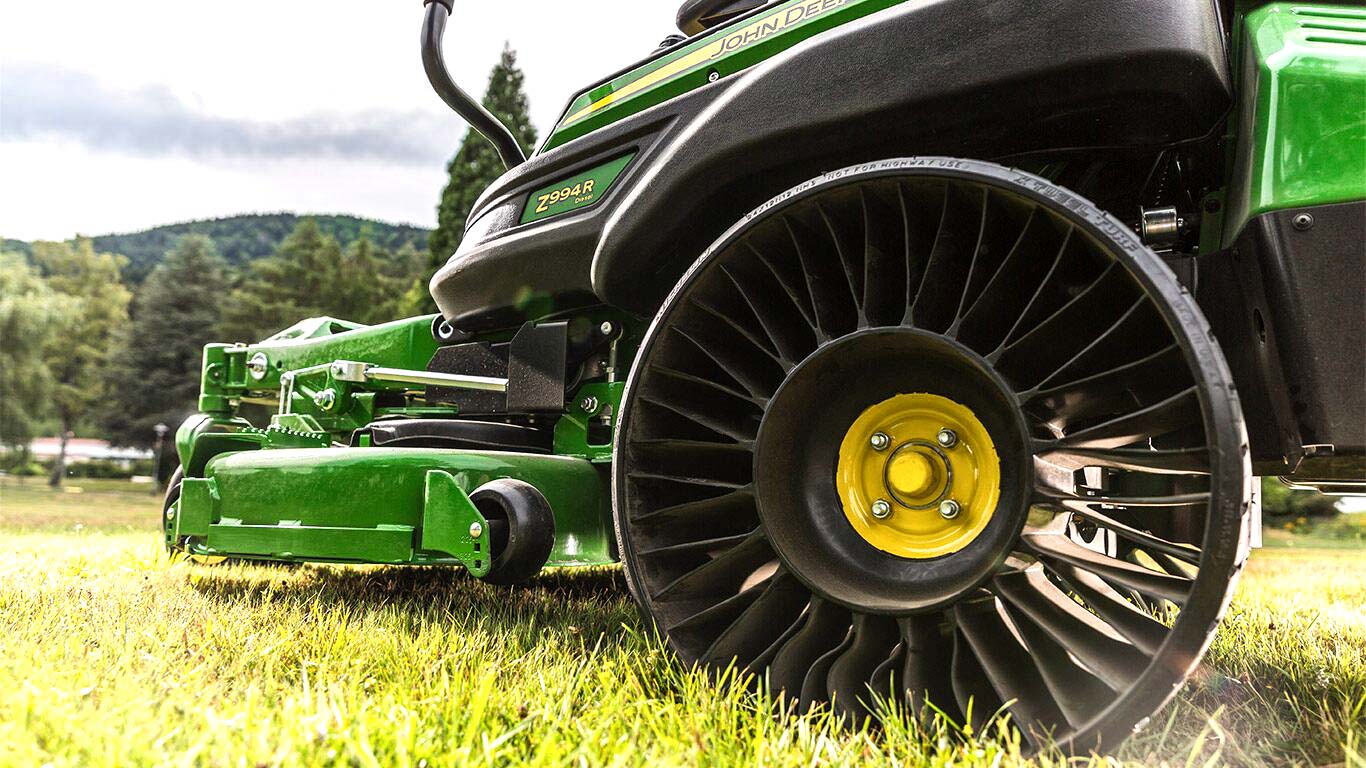

Opona Michelin X Tweel Turf

Wzmocniona konstrukcja zapewnia najwyższą wydajność i niezawodne działanie:

Obciążenie jest przenoszone przez szprychy z żywicy poliuretanowej o wysokiej wytrzymałości.
Czterootworowa, wytrzymała piasta stalowa jest bardzo trwała.
Konstrukcja z głębokim i otwartym bieżnikiem zapewnia doskonałe czyszczenie i przyczepność.
Opatentowana osnowa o kącie zero stopni, bardzo wytrzymała na rozciąganie, zapewnia dużą sztywność poprzeczną, a jednocześnie jest odporna na uszkodzenia spowodowane uderzeniami i przebiciami.

UWAGA: w niektórych przypadkach wymagane są opony Tweel o innym rozmiarze, zależnie od wielkości agregatu koszącego.

Opony zapewniają wyjątkową przyczepność i zwrotność

Opony kół napędowych

Przednie koło samonastawne

Kosiarki serii R z agregatami o szerokości 137 cm (54 in.) i 152 cm (60 in.) są dostarczane z oponami kół napędowych 24x12-12 4 PR i przednimi oponami bezprzebiciowymi 15x6-6 w celu zapewnienia następujących korzyści:

doskonałej przyczepności, flotacji i łatwości pokonywania krawężników.
Nisko położony środek ciężkości zwiększający możliwości koszenia na zboczach
Koła samonastawne oraz ich wsporniki z łożyskami uszczelnionymi, które zapewniają dłuższy okres eksploatacji i ułatwiają kierowanie
Przesunięte przednie koła samonastawne poprawiają jakość koszenia w narożnikach i ograniczają tworzenie się między ostrzami pasów nieskoszonej trawy

Michelin, X i Tweel są znakami handlowymi spółki Michelin North America, Inc.

Serwisowanie kosiarki jest łatwe dzięki wielu dostępnym elementom

Z950R — widok z boku

Konstrukcja kosiarki Z950R ułatwia dostęp do wielu elementów i umożliwia ich serwisowanie z poziomu podłoża.

Duża, otwarta komora silnika z tyłu maszyny zapewnia wygodne serwisowanie. Dzięki niej ciepło silnika jest kierowane z dala od operatora.

Podnoszony podnóżek

Podnoszony fotel

Wbudowana tabela konserwacji

Tabela konserwacji

Wszystkie kosiarki ZTrak™ są wyposażone we wbudowaną tabelę konserwacji, umieszczoną wygodnie wewnątrz konsoli po prawej stronie. Tabela konserwacji / przeglądów podaje czasookresy pomiędzy przeglądami.

Diagnostyka

Licznik godzin

Tabela diagnostyczna

Licznik godzin pokazuje liczbę godzin pracy maszyny, gdy stacyjka znajduje się w położeniu roboczym. Liczone są tylko godziny rzeczywistej pracy silnika. Diagnostyka maszyny to pierwszy krok w systemie monitorowania, który pomaga operatorom szybko zdiagnozować typowe problemy związane z awarią. Na liczniku godzin wyświetlane są diagnostyczne kody błędów.

Aby określić, kiedy maszyna będzie wymagała przeglądu, należy użyć licznika godzin i tabeli częstotliwości przeglądów.

Rama ochronna (ROPS) zwiększa bezpieczeństwo operatora.

Podniesiona rama ochronna (ROPS)

Rama ochronna (ROPS) w położeniu środkowym

Opuszczona rama ochronna (ROPS)

Kosiarka ZTrak™ Z950R jest wyposażona w standardową, dwusłupkową, składaną ramę ochronną (ROPS) i pas bezpieczeństwa. Składana rama ochronna ROPS zwiększa bezpieczeństwo operatora i zapewnia wystarczający prześwit podczas przechowywania kosiarki w garażu lub szopie:

Certyfikat ISO21299
Możliwość złożenia

Położenie ramy ochronnej ROPS można zmienić bez użycia narzędzi. Podczas normalnej pracy rama ochronna ROPS powinna być podniesiona. Podczas pracy w obszarach o małej wysokości ramę ochronną (ROPS) można złożyć i zabezpieczyć. Podczas pracy maszynami wyposażonymi w układ gromadzenia materiału można ją również ustawić w położeniu środkowym.

Zespół trzpienia zapewnia wyższą wydajność i niezawodność

Żeliwna obudowa trzpienia

Obudowy trzpieni kosiarki są wykonane z żeliwa sferoidalnego.

Żeliwo sferoidalne zapewnia większą wytrzymałość na uderzenia i chroni przed uszkodzeniami związanymi z uderzeniami ostrzy.
Konstrukcja została wzmocniona wstawkami w miejscach, w których jest to potrzebne.
Punkt smarowania jest umiejscowiony na górze, co sprawia, że jest łatwo dostępny.
Zawór przelewowy ciśnieniowy smaru minimalizuje uszkodzenie uszczelnienia spowodowane nadmiernym napełnieniem smarem i zapobiega dostawaniu się zanieczyszczeń do obudowy.
Obudowa o średnicy 20,3 cm (8 in.) umożliwia rozkładanie się obciążeń i uderzeń co minimalizuje wpływ drgań na uszkodzenia agregatu.
Trzpień daje możliwość przebudowania.

Z950RKosiarki o zerowym promieniu skrętu

UDOSTĘPNIJ

Kosiarka w pełni profesjonalna z silnikiem benzynowym

Bezpowietrzne opony radialne Michelin X Tweel Turf (opcjonalne)

Cechy
