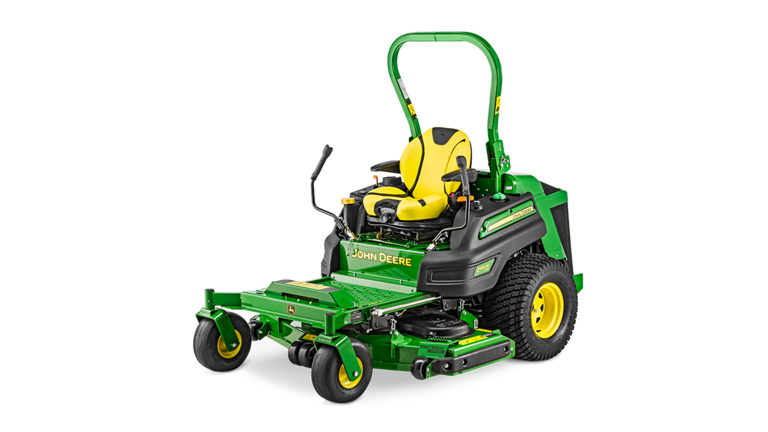

Z997R | Kosiarki o zerowym promieniu skrętu | Kosiarki profesjonalne

Mocny silnik wysokoprężny poprawia wydajność

3-cylindrowy silnik wysokoprężny wyposażony w filtr cząstek stałych (DPF) zgodny z wymaganiami etapu V

Wygodny dostęp do silnika

Kosiarkę Z997R napędza 3-cylindrowy silnik wysokoprężny chłodzony cieczą, o mocy 27,5 kW (37,4 KM) przy prędkości nominalnej 3000 obr./min wg SAE J1995.

Cichy, 3-cylindrowy silnik wysokoprężny zapewnia niskie zużycie paliwa, wysoki moment obrotowy i dużą rezerwę momentu obrotowego, mnóstwo mocy oraz świetną wydajność.

Kluczowe cechy silnika:

Ekonomiczna konstrukcja z żeliwnymi tulejami cylindrów o dobrym chłodzeniu i dużej trwałości.
Konstrukcja chłodzona cieczą charakteryzująca się bardziej stałą temperaturą pracy w porównaniu z konstrukcją chłodzoną powietrzem.
Bezpośredni wtrysk paliwa.
- Wtryskuje paliwo bezpośrednio na tłoki, zapewniając bardziej efektywne spalanie
- Oferuje większą moc z litra paliwa
- Poprawia rozruch
Tłoki ze stopu aluminium z wbudowanymi stalowymi rozpórkami są lekkie, co zmniejsza obciążenia łożysk korbowodów, i dobrze przewodzą ciepło.
- Budowa silnika dopuszcza bardziej rygorystyczne tolerancje i neutralizuje rozszerzanie tłoka, redukując w ten sposób przedmuch gazów i zmniejszając hałas stuku tłoka.
- Pierścienie górne są wyżej na tłoku, a cieńsza uszczelka głowicy znacząco zmniejsza ilość niespalonego gazu wylotowego i zwiększa skuteczność spalania.
Koła zębate rozrządu i napędowe koła zębate wtryskiwaczy mają śrubowy profil, co zmniejsza hałas dochodzący z silnika.
- Profil odchylenia zębów kół rozrządu pozwala na prawie całkowite wyeliminowanie efektu szczękania, hałasu i luzu międzyzębnego.
Filtr paliwa z wymiennym wkładem.
Pełnociśnieniowy kolektor dolotowy zapewnia szybki rozruch w temperaturze do -18°C (0°F).
Układ paliwowy z automatycznym odpowietrzaniem zapewnia dodatkową wygodę.
- Układ paliwowy z automatycznym odpowietrzaniem nie wymaga oddzielnego odpowietrzania, gdy skończy się paliwo. Układ automatycznie zaleje pompę wtryskową, przewody paliwowe i wtryskiwacze, zapewniając dopływ paliwa do układu, by usprawnić szybki rozruch.
Dzięki uruchamianiu i wyłączaniu za pomocą kluczyka wyeliminowano pokrętło odcięcia paliwa — natychmiast po obróceniu kluczyka do pozycji wyłączenia elektrozawór odcina dopływ paliwa.
Przezroczysty zbiornik odzysku płynu chłodzącego umożliwia operatorowi sprawdzanie poziomu płynu bez konieczności zdejmowania korka chłodnicy.
Uszczelniona komora chłodnicy utrzymuje zanieczyszczenia po zewnętrznej stronie maski.
Suchy filtr powietrza z wkładem zabezpieczającym i elektronicznym wskaźnikiem zabrudzenia.
- Konstrukcja dwuelementowa dodatkowo chroniąca silnik
- Łatwe serwisowanie
- Szczelna konstrukcja zapewnia skuteczność filtracji. Od 90 do 95 procent pyłu jest wyrzucane, zanim dotrze do papierowego wkładu filtra
- Drugi wkład zabezpieczający zapewnia dodatkową filtrację
- Stopniowy wskaźnik zapchania filtra powierza ostrzega operatora, gdy konieczna jest wymiana filtra
Pełnociśnieniowe smarowanie z filtrem pełnego przepływu przedłużające okres eksploatacji silnika.
- Poprzez właściwe smarowanie zmniejsza się zużycie silnika, nawet podczas pracy na zboczach lub nierównym terenie
- Filtr oleju pozwala utrzymać jego czystość i wydłużyć okres eksploatacji silnika
Alternator o parametrach spotykanych w samochodach (75 A) skutecznie ładuje akumulator.
Montowana z tyłu i wyposażona w osłonę chłodnica z wentylatorem zmniejsza hałas docierający do operatora i ułatwia wykonywanie czynności serwisowych.
Izolowane mocowanie silnika zmniejsza drgania na stanowisku operatora, zwiększając wygodę pracy.

Filtr powietrza oczyszcza powietrze, by wydłużyć trwałość silnika

Filtr powietrza silnika

Kosiarki ZTrak™ Z997R z silnikiem wysokoprężnym wyposażono w dwuelementowy, modułowy filtr powietrza, łatwo dostępny z tyłu maszyny bez użycia narzędzi.

Układ filtracji zasysa czyste powietrze u góry silnika i usuwa pył, który z upływem czasu mógłby uszkodzić silnik.
Filtry można łatwo wymienić w razie potrzeby
Filtr wstępny zapewnia dodatkową ochronę przed zanieczyszczeniami podczas pracy przy dużym zapyleniu.

Duży zbiornik paliwa o pojemności 45,4 l (12 gal. USA) pozwala operatorowi kosić przez cały dzień bez uzupełniania paliwa.

Zbiornik paliwa i wskaźnik paliwa

Korek wlewu oleju napędowego

Kosiarkę Z997R Diesel ZTrak™ wyposażono w jeden zbiornik paliwa:

Duży zbiornik paliwa 45,4 l (12 gal. USA) pozwala operatorowi kosić przez cały dzień bez uzupełniania paliwa.
Duża szyjka wlewu ułatwia uzupełnianie paliwa.
Wskaźnik paliwa w standardzie
Pobieranie paliwa od góry poprawia bezpieczeństwo, ponieważ zmniejsza zagrożenie wyciekiem.

UWAGA: Poziom napełnienia zbiornika paliwa znajduje się 25 mm (1 cal) poniżej szyjki wlewu.

Dwa warianty adapterów koszących do kosiarki Z997R zapewniają doskonałą wydajność w każdym zastosowaniu

Z997R z adapterem 7Iron™ Pro 183 cm (72 cale) z wyrzutem bocznym podczas przycinania

Z997R z adapterem 7Iron™ PRO 183 cm (72 cale) z wyrzutem bocznym

Do kosiarki Z994R Diesel ZTrak™ oferowane są dwa warianty adaptera koszącego z wyrzutem bocznym:

Adapter koszący 7Iron™ PRO o szerokości 152 cm (60 cali) z wyrzutem bocznym nadaje się do różnych prac związanych z koszeniem, w tym do przycinania i pielęgnacji.
Adapter 7Iron™ PRO 183 cm (72 cale) z wyrzutem bocznym nadaje się do różnych prac związanych z koszeniem, w tym do przycinania i pielęgnacji na dużych powierzchniach.

Wyjątkowa niezawodność i długa żywotność dzięki żeliwnej obudowie trzpienia ostrza kosiarki

Żeliwny pędnik kosiarki

W każdym profesjonalnym adapterze koszącym zastosowano trzy bardzo wytrzymałe, kute na zimno i hartowane termicznie trzpienie obrotowe o średnicy 25 mm (1 cal). Trzpienie umocowano na precyzyjnych łożyskach kulowych zapewniających wspaniałą wydajność i niezawodność.

Żeliwo sferoidalne zapewnia najwyższą odporność na uderzenia.
Konstrukcja została wzmocniona wstawkami w miejscach, w których jest to potrzebne.
Wysoka wytrzymałość żeliwa zapewnia ochronę przed uszkodzeniem spowodowanym przez uderzenia ostrza.
Łatwo dostępne smarowniczki dla wygody umieszczono w górnej części wałów trzpieni.
Zawór przelewowy ciśnieniowy smaru minimalizuje uszkodzenie uszczelnienia spowodowane nadmiernym napełnieniem smarem i zapobiega dostawaniu się zanieczyszczeń do obudowy.
Ryzyko uszkodzenia korpusu adaptera zostało zminimalizowane dzięki obudowie o średnicy 20,3 cm (8 cali) i sześciu śrubom mocującym, które rozkładają obciążenia i uderzenia.
Zapewniono zdolność do niezawodnej regeneracji dzięki zastosowaniu żeliwa.

Adapter koszący napędzany wałem jest trwały i niezawodny

Napęd wału WOM (pokazano model Z997)

Adaptery koszące są napędzane wałem. Zalety takiego rozwiązania:

Niezależny WOM napędza adapter koszący.
WOM można włączać i wyłączać podczas jazdy, by poprawić wydajność.
Hydrauliczne sprzęgło WOM jest wyposażone w opóźniający zawór bezpieczeństwa, aby załączanie było płynne.
Sprzęgło mokre jest bardzo trwałe.
Dostęp do WOM jest łatwy.
Wzmocnione sprzęgło hydrauliczne 339 Nm (250 funtów na stopę) zapewnia długi okres eksploatacji.
WOM z wypustami przekazuje moc do żeliwnej przekładni.

Adapter koszący 7Iron™ PRO 152 cm (60 cali)

Na ilustracji przedstawiono adapter koszący 7Iron™ PRO 152 cm (60 cali)

Cechy:

Wysoka prędkość końcówek ostrzy wynosząca 4541 m/min (14 900 funtów/min) pozwala ścinać więcej źdźbeł na jednostkę przejechanej odległości.
Przednia przegroda lepiej kieruje przepływ powietrza i skoszonej trawy.
Wzmocnienia osłony trzpienia zaperwniają jeszcze większą trwałość konstrukcji.
Podniesiona osłona wyrzutu bocznego umożliwia równomierne rozrzucanie ścinków trawy.
Konstrukcja z blachy (rozmiar 7) o grubości 4,5 mm (0,177 cala) zapewnia trwałość w zastosowaniach profesjonalnych.
Konstrukcja z wykorzystaniem trzech trzpieni zapewnia gładkie i równomierne koszenie.
Deflektor z tworzywa zmniejsza uszkodzenia listowia i jest odporny na zginanie.
Adapter jest uformowany przez wytłaczanie z jednego arkusza blachy, by wyeliminować narożniki, w których gromadzi się trawa.
Głęboki adapter wspomaga zasysanie, ograniczając liczbę ścinków opadających na grunt.
Napęd wałem z silnika zapewnia doskonałą niezawodność.
Napęd pasowy skutecznie przekazuje moc z przekładni do trzpieni.
Smarowniczki trzpieni dostępne od góry.
Regulacji wysokości cięcia dokonuje się szybko i łatwo.
Dostępne są zestawy do mulczowania Tricycler™.
Noże zazębiają się na 40 mm (1,57 cala), czyli prawie o 20 mm (0,79 cala) więcej niż w poprzednich adapterach, zmniejszając liczbę niekoszonych źdźbeł trawy.

Adaptery koszące mają certyfikaty bezpieczeństwa

Kosiarka Z950R ZTrak

Producent (John Deere Turf Care) sprawdza, czy wszystkie adaptery koszące spełniają normy bezpieczeństwa ANSIB71.4 2004 i EN ISO5395 dotyczące profesjonalnego sprzętu do koszenia.

Adapter koszący 7Iron™ PRO 183 cm (72 cale)

Kosiarka Z997R z adapterem koszącym 7Iron™ PRO 183 cm (72 cale)

Cechy:

Wysoka prędkość końcówek ostrzy wynosząca 4572 m/min (15 000 funtów/min) pozwala ścinać więcej źdźbeł na jednostkę przejechanej odległości.
Wzmocnienia osłony trzpienia zapewniają jeszcze większą trwałość konstrukcji.
Podniesiona osłona wyrzutu bocznego umożliwia równomierne rozrzucanie ścinków trawy.
Konstrukcja z blachy (rozmiar 7) o grubości 4,5 mm (0,18 cala) zapewnia trwałość w zastosowaniach profesjonalnych.
Konstrukcja z wykorzystaniem trzech trzpieni zapewnia gładkie i równomierne koszenie.
Deflektor z tworzywa zmniejsza uszkodzenia listowia i jest odporny na zginanie.
Adapter jest uformowany przez wytłaczanie z jednego arkusza blachy, by wyeliminować narożniki, w których gromadzi się trawa.
Głęboki adapter wspomaga zasysanie, ograniczając liczbę ścinków opadających na grunt.
Napęd wałem z silnika zapewnia doskonałą niezawodność.
Napęd pasowy skutecznie przekazuje moc z przekładni do trzpieni.
Smarowniczki trzpieni dostępne od góry.
Regulacji wysokości cięcia dokonuje się szybko i łatwo.
Dostępne są zestawy do mulczowania Tricycler™.
Noże zazębiają się na 40 mm (1,57 cala), czyli prawie o 20 mm (0,79 cala) więcej niż w poprzednich adapterach, zmniejszając liczbę niekoszonych źdźbeł trawy.

	152 cm (60 cali) z wyrzutem bocznym	183 cm (72 cale) z wyrzutem bocznym
Typ adaptera koszącego	Adapter 7Iron™ PRO — wytłaczany	Adapter 7Iron™ PRO — wytłaczany
Zgodność adaptera koszącego:
Wyrzut	boczny	boczny
MOŻLIWOŚĆ MULCZOWANIA	Opcjonalny zestaw do montażu u klienta	Opcjonalny zestaw do montażu u klienta
Zakres wysokości cięcia	3,8–12,7 cm (1,5–5 cali) odstępy 1,3 cm (0,25 cala)	3,8–12,7 cm (1,5–5 cali) odstępy 1,3 cm (0,25 cala)
Szerokość koszenia	152 cm (60 cale)	183 cm (72 cale)
Regulacja wysokości koszenia	Pokrętło wspomagane pedałem nożnym	Pokrętło wspomagane pedałem nożnym
Noże wysokiego podnoszenia:
Długość ostrza	53 cm (21 cale)	64 cm (25 cale)
Szerokość ostrza	7,6 cm (3 cale)	7,6 cm (3 cale)
Grubość ostrza	6,35 mm (0,25 cala)	6,35 mm (0,25 cala)
Prędkość liniowa końcówek ostrzy	4,54 km/m (14 900 stóp/min)	4,57 km/m (15 000 stóp/min)
Liczba ostrzy	Trzy	Trzy
Łożyska	Klasa = ABEC-1	Klasa = ABEC-1
Koła:
Przednie koła kopiujące	Standard	Standard
Tylne koła kopiujące	Standard	Standardowe
Konstrukcja adaptera	Jednoczęściowa, wytłaczana blacha stalowa	Jednoczęściowa, wytłaczana blacha stalowa
Grubość adaptera	Blacha stalowa (rozmiar 7) o grubości 4,5 mm (0,177 cala)	Blacha stalowa (rozmiar 7) o grubości 4,5 mm (0,177 cala)

Doskonała wydajność i wygląd trawnika dzięki zastosowaniu agregatu koszącego Fastback™ PRO z tylnym wyrzutem

Kosiarka Z997R z agregatem koszącym 152 cm (60 cali) z tylnym wyrzutem

Agregat koszący 152 cm (60 cali) z tylnym wyrzutem

Kosiarki John Deere Fastback™ PRO z tylnym wyrzutem — zarówno z silnikami benzynowymi, jak i wysokoprężnymi — to kosiarki przeznaczone do zastosowań komercyjnych. Kosiarki te o zerowym promieniu skrętu przeznaczone są głównie dla zawodowych ogrodników i samorządów lokalnych wymagających tylnego wyrzutu trawy. Zalety kosiarki z tylnym wyrzutem:

Mniejsze ryzyko uszkodzeń przez przedmioty wyrzucane z agregatu koszącego
Oszczędność czasu dzięki możliwości koszenia blisko stałych obiektów z obu stron agregatu
Czystsze koszenie dzięki zmniejszeniu ilości zanieczyszczeń wydmuchiwanych na operatora

Zastosowania agregatu koszącego z tylnym wyrzutem:

Szkoły
Parki
Place zabaw
Obszary komunikacyjne (bulwary miejskie, pobocza dróg itp.)
Obszary miejskie porośnięte długą trawą do skoszenia, w których nie ma obaw o szerokie rozrzucanie skoszonej trawy (parki, pobocza dróg itd.)

Zgodność

Model ZTrak™ serii Z900	Agregat koszący 152 cm (60 cali) z tylnym wyrzutem	Agregat koszący 183 cm (72 cale) z tylnym wyrzutem
Z950R	X	---
Z994R	X	---
Z997R	X	X

Konstrukcja przystosowana do zastosowań profesjonalnych

Głęboka konstrukcja agregatu umożliwia przerobienie dużej ilości materiału:

Wyjątkowy układ przegród kierujących ogranicza zlepianie się materiału i formowanie pokosu występujące często w kosiarkach z tylnym wyrzutem.
- Otaczające każde ostrze przegrody zwiększają wydajność, kierując przenoszony materiał do tyłu.
- Materiał szybko opuszcza agregat dzięki niższym przegrodom w tylnej części.
- Kontrola ruchu materiału minimalizuje ryzyko wyrzucenia ścinek w niepożądane miejsca.
Materiał kierowany jest do tyłu i na podłoże, zmniejszając ilość resztek wyrzucanych w kierunku operatora.
- Resztki skoszonej trawy utrzymywane są nisko i kierowane na murawę przez elastyczną tylną osłonę.

Równomierne koszenie

Rolki środkowe i prawe koło agregatu

Prawe tylne koło agregatu

Podwieszony i wsparty na maszynie agregat zapewnia równe cięcie. Koła i rolki agregatu koszącego pozwalają na bardziej równomierne koszenie na nierównym terenie i ograniczają ryzyko zdzierania trawy:

Dwie szerokie rolki przednie na środku kosiarki podtrzymują agregat, gdy to konieczne, aby zapobiec zdzieraniu murawy.
Koła w czterech rogach chronią przed zdzieraniem murawy przez agregat po bokach kosiarki.
Obustronne zamocowanie kół i rolek zwiększa wytrzymałość, zmniejsza ryzyko uszkodzenia i zapewnia stałą wydajność.
Wysokość rolek i kół można regulować zależnie od warunków koszenia.
- Wyższe ustawienie (pokazane na zdjęciach) stosuje się przy niższej wysokości koszenia oraz w trudniejszych warunkach przy wszystkich wysokościach koszenia, gdzie należy ograniczyć możliwość uderzenia kół w podłoże.
- Niższe ustawienia stosuje się w przypadku większych wysokości koszenia i zapewniają bardziej równomierną pracę kosiarki.
Wysokość cięcia kosiarki można regulować w zakresie od 2,54 cm (1 cal) do 14 cm (5,5 cala) w odstępach co 0,64 cm (0,25 cala) od pomostu operatora maszyny.

Większa wygoda

Stopień z ząbkowanym bieżnikiem

Dodatkową wygodę i bezpieczeństwo zapewnia ząbkowana powierzchnia przyspawana do lewego górnego rogu agregatu, która zwiększa przyczepność podczas wchodzenia na stanowisko operatora i wychodzenia z niego.

Wzmocnione podzespoły zapewniające długą eksploatację

Mocny, wzmocniony agregat

Osłona zapobiegająca zużyciu w prawej części po stronie przycinania

Agregaty z tylnym wyrzutem zaprojektowano, aby sprostać wymaganiom związanym z intensywnym użytkowaniem w zastosowaniach zawodowych:

Wykonanie agregatu ze stali o grubości 4,56 mm (0,179 cala) zapewnia bardzo dużą wytrzymałość i trwałość.
Formowana i spawana konstrukcji agregatu ze wzmocnieniami zapewniającymi dodatkową ochronę przed uszkodzeniami zwiększa wytrzymałość i gwarantuje długi okres eksploatacji.
Stalowa listwa o wysokości 3,8 cm (1,5 cala) i grubości 1,3 cm (0,5 cala) przyspawana do agregatu koszącego chroni jego przednią część przed uszkodzeniami, zwiększając wytrzymałość.
Po obu stronach agregatu znajdują się zderzaki wykonane z odlewanego ciśnieniowo tworzywa polietylenowego o ultrawysokiej masie cząsteczkowej (UHMW).
- Zderzaki zapewniają dużą odporność na ścieranie w celu ochrony maszyny i mienia.
- Listwa stalowa o grubości 1,3 cm (0,5 cala) na 1,3 cm (0,5 cala) zapewnia większą wytrzymałość.

Przegub uniwersalny i żeliwna skrzynia przekładniowa

Żeliwna obudowa trzpienia noża

Trwały układ napędowy ostrza kosiarki:

Napęd wału z przegubem uniwersalny z przekładni pojazdu zapewnia niezawodne działanie
Do wzmocnionej, żeliwnej przekładni kątowej
Do niezawodnego układu napędowego z pasem klinowym

Wyjątkowa niezawodność i długa żywotność dzięki żeliwnej obudowie trzpienia ostrza kosiarki

Żeliwo sferoidalne zapewnia wysoką odporność na uderzenia.
Wstawki wzmacniają konstrukcję w newralgicznych miejscach.
Wysoka wytrzymałość żeliwa zapewnia ochronę przed uszkodzeniem wskutek uderzeń ostrza.
Punkty smarowania są łatwo dostępne i dla wygody umieszczono je w górnej części wałów trzpieni.
Zawór przelewowy ciśnieniowy smaru minimalizuje uszkodzenie uszczelnienia spowodowane nadmiernym napełnieniem smarem i zapobiega dostawaniu się zanieczyszczeń do obudowy.
Ryzyko uszkodzenia korpusu agregatu zminimalizowano dzięki obudowie o średnicy 20,3 cm (8 cali) i sześciu śrubom mocującym, które rozkładają obciążenia i uderzenia.
Zastosowanie żeliwa umożliwia niezawodną regenerację.

Łatwe serwisowanie

Zespół żeliwnej obudowy trzpienia

Minimalne wymagania serwisowe wydłużają czas sprawności operacyjnej:

Wygodne smarowanie trzpienia ze smarowniczkami w górnej części wałów trzpienia dostępnymi przez otwór w górnej części pokryw trzpienia/pasa.

Aby uzyskać dostęp do środkowego trzpienia, wystarczy zdjąć płytę podłogową pojazdu. Nie trzeba używać żadnych narzędzi.

Istnieje tylko jeden pas wymagający obsługi serwisowej.

Standardowy pakiet komfortowy ułatwia użytkowanie

Pomost operatora

Kosiarkę Z997R Diesel ZTrak™ zaprojektowano ergonomicznie, by zaoferować operatorowi przyjemne i wygodne miejsce pracy i podnieść wydajność.

Sterowanie napędem hydrostatycznym dwoma dźwigniami

W kosiarkach profesjonalnych można wybrać prędkość i kierunek jazdy przestawiając dźwignie do przodu lub do tyłu.
Blokada dźwigni w położeniu neutralnym poprawia bezpieczeństwo.
Szeroko odchylane dźwignie sterowania łatwo się odchylają do wsiadania i wysiadania ze stanowiska operatora.

Wygodne uchwyty

Pakiet komfortowy zawiera duże, ergonomiczne dźwignie sterowania ze specjalnymi uchwytami i elektrycznym unoszeniem i opuszczaniem agregatu koszącego oraz odłączaniem noży koszących.

Przyciski sterowania

Przycisk (A) znajdujący się na lewej dźwigni sterowania ruchem, pozwala podnieść agregat kosiarki. Przycisk (B) po prawej stronie dźwigni sterowania wyłącza WOM

Po odłączeniu WOM za pomocą przycisku, należy wcisnąć i wyciągnąć ponownie przełącznik, by włączyć WOM.

Łatwa w użyciu dźwignia hamulca postojowego

Dźwignia hamulca postojowego

Hamulec postojowy pozwala operatorowi parkować na zboczach i zaciągnąć hamulec podczas transportowania przyczepy.
By poprawić bezpieczeństwo, hamulec postojowy automatycznie się rozłącza podczas gwałtownego hamowania.

Komfortowy fotel Deluxe jest w pełni regulowany i wyposażony w zawieszenie ComfortGlide™ z regulacją wzdłużną

Amortyzowany fotel Comfort z regulacją

Komfortowy fotel z amortyzacją

Elementy sterujące do regulacji fotela

Profesjonalny, komfortowy fotel Deluxe stanowi element wyposażenia podstawowego. Zapewnia przyjemną jazdę, umożliwiając operatorowi dostosowanie siedziska do własnych preferencji. Obejmuje on:

Fotel z wysokim oparciem 60,9 cm (24 cale)
Pokrętło reakcji zawieszenia, które dostosowuje zawieszenie pionowe do wagi operatora, zwiększając lub zmniejszając jego sztywność.
Regulowane podłokietniki
Regulowany kąt oparcia
Zawieszenie ComfortGlide z przesuwem wzdłużnym o skoku 50,8 mm (2 cale) pochłania wstrząsy
Redukcja drgań
Regulacja do przodu/tyłu 7,6 cm (3 cale) podczas siedzenia
Zwijany pas bezpieczeństwa

Dźwignia sterująca położeniem wzdłużnym fotela z zawieszeniem ComfortGlide

Zawieszenie ComfortGlide z przesuwem wzdłużnym zapewniające większy komfort jazdy po nierównym terenie

Fotel ma skok do 50,8 mm (2 calu) do przodu i do tyłu, który umożliwia pochłanianie nierówności terenu, co znacznie zwiększa komfort jazdy.
Dźwignia sterująca pozwala w razie potrzeby łatwo zablokować ruch wzdłużny zawieszenia.
Jedna dźwignia ma trzy funkcje.
- Operator może przesuwać fotel o 10,2 cm (3 cale) do przodu i do tyłu, aby zapewnić wymaganą przestrzeń na nogi
- Aktywacja zawieszenia fotela Comfort Glide z przesuwem wzdłużnym
- Blokada zawieszenia fotela Comfort Glide z przesuwem wzdłużnym

Dzięki łatwo dostępnym punktom serwisowym konserwacja wymaga mniej czasu, który można przeznaczyć na pracę

Proste serwisowanie

Otwierana z tyłu osłona

Łatwy dostęp w celu naprawy i sprawdzenia podzespołów:

Otwarta komora silnika ułatwia dostęp do podzespołów silnika i punktów obsługowych.
Operator jest odizolowany od ciepła silnika.
Odchylany fotel umożliwia łatwy dostęp do układu hydraulicznego.
Odchylana klapa w podłodze ułatwia dostęp do trzpieni agregatu koszącego.

Zatrzask i zawiasy maski

Zatrzask maski

Otwierana maska umożliwiająca dostęp do punktów obsługowych

Maska maj jeden centralny zatrzask.

Zawiasy maski ułatwiają demontaż i montaż maski w celu łatwej obsługi silnika.

Zbiornik płynu chłodzącego i filtr oleju

Odchylany panel obsługowy agregatu

Wzmocniona rama jest wytrzymała i trwała

Kosiarka Z997R z agregatem 183 cm z bocznym wyrzutem

Cechy ramy poprawiające trwałość:

Główna rama wykonana ze wzmocnionych stalowych profili zapewni wytrzymałość i trwałość
Odlewane dwuteowniki kół samonastawnych wytrzymają udary, na które narażone są kosiarki profesjonalne
Ułatwiony dostęp do podzespołów wymagających konserwacji i czyszczenia

Trwały, żeliwny tylny zderzak zapewnia ochronę

Żeliwny tylny zderzak

Żeliwny tylny zderzak zapewnia ochronę maszyny Zapewnia on także dodatkowe dociążenie, by zapewnić doskonałą wydajność na zboczach

By umożliwić holowanie, do zderzaka z blachy o grubości 3.4 mm można przymocować tylny zaczep. Kosiarki ZTrak™ Z997R mogą holować ładunek maksymalnie 181 kg.

Wysokiej jakości układ napędowy zapewnia trwałość i mniej czynności obsługowych

Ilustracja podwójnej pompy hydraulicznej Kanzaki

W napędzie hydrostatycznym Kanzaki® DUP 17SB wykorzystano podwójną pompę hydrauliczną. Ta podwójna pompa, w jednej obudowie, zapewnia większą żywotność i mniej czynności obsługowych niż urządzenia konkurencyjne.Pompę wyposażono w wentylator napędzany wałem napędowym, by usprawnić chłodzenie i poprawić trwałość podzespołów. Łożyska na tarczach krzywkowych są typu walcowego zamiast kulowego, by wydłużyć okres eksploatacji pompy.

Ilustracja układu przekazania napędu

W module przekazania napędu w jednej obudowie zintegrowano dwie pompy i zawory sterujące. Wał napędowy z silnika napędza pompę. Element łączący zapewnia mniejsze przekazywanie drgań między silnikiem a modułem przekazania napędu.

Oba silniki kół mocowane są do ramy podwozia i przekazują napęd bezpośrednio. Profesjonalne silniki kół TG0310 (310 cm³) Parker Ross, wydziału pomp hydraulicznych i silników firmy Parker Hannifin®, są również ważnymi elementami ogólnej wydajności układu napędowego.Pomiędzy modułem hydraulicznym i silnikami zastosowano sztywne przewody hydrauliczne, by poprawić ich trwałość.

Kanzaki to znak towarowy należący do firmy Kanzaki Kokyukoki Manufacturing. Parker Hannifin to znak handlowy spółki Parker Intangibles, LLC.

Łatwa regulacja wysokości koszenia agregatu

Panel sterowania z pokrętłem regulacji wysokości koszenia

Pokrętło regulacji wysokości koszenia

Układ unoszenia agregatu jednym dotknięcie jest najlepszy w swojej klasie:

Do regulacji nie są potrzebne żadne narzędzia
Pokrętło w połączeniu przyciskiem pozwala regulować wysokość koszenia
Łatwa w użyciu konstrukcja poprawia wydajność dzięki umożliwieniu zmiany wysokości koszenia z fotela

Przyciski sterowania kosiarką

Przycisk (A) znajdujący się na lewej dźwigni sterowania ruchem, pozwala podnieść agregat kosiarki. Przycisk (B) po prawej stronie dźwigni sterowania wyłącza WOM
Po odłączeniu WOM za pomocą przycisku, należy wcisnąć i wyciągnąć ponownie przełącznik, by włączyć WOM.

Rama ochronna zapewnia strefę ochronną wokół operatora

Z997R z ramą ochronną

Przestronne stanowisko operatora zaprojektowano w taki sposób, aby zapewnić komfort, widoczność i łatwość obsługi:

Płaski pomost operatora ułatwia wsiadanie i wysiadanie.
Wygodne w użyciu elementy sterujące umieszczone w pobliżu operatora są oznaczone kolorami i zaprojektowane w sposób ułatwiający ich identyfikację i obsługę.

Rama ochronna i pas bezpieczeństwa wspólnie zapewniają strefę ochronną wokół operatora:

Zmniejsza to ryzyko przygniecenia operatora pod pojazdem w przypadku jego przewrócenia się.
Rama ochronna używana wraz z pasem bezpieczeństwa może ograniczyć obrażenia w przypadku przewrócenia się pojazdu.
- Podczas pracy z ramą ochronną w położeniu pionowym zalecane jest korzystanie z pasa bezpieczeństwa.

Rozłożona rama ochronna

Złożona rama ochronna

Składana rama ochronna oraz zwijane pasy bezpieczeństwa są standardowym wyposażeniem.

Sworznie regulacji położenia zapewniają dobry chwyt i ułatwiają zmianę kąta nachylenia ramy ochronnej.
Podczas pracy w obszarach o małej wysokości ramę ochronną można złożyć i zablokować.
Podczas normalnej pracy rama ochronna powinna być ustawiona w położeniu pionowym.
Więcej informacji na temat ramy ochronnej zawiera instrukcja obsługi.
Wysokość drzwi w większości garaży pozwala zmieścić maszynę z ramą ochronną w położeniu podniesionym.
- Łatwo składana rama ochronna umożliwia przechowywanie kosiarki ZTrak™ w budynkach o niższym otworze drzwiowym.

Zwijany pas bezpieczeństwa jest w zasięgu ręki operatora, gdy trzeba go użyć przy podniesionej ramie ochronnej. Ramę ochronną można złożyć w celu podkaszania pod drzewami i krzewami:

Aby złożyć ramę ochronną, należy wyjąć dwa sworznie i górną część ramy obrócić do dołu.
Regulację można wykonać z fotela operatora.
Gdy mały prześwit nie jest wymagany, rama ochronna musi być zablokowana w położeniu pionowym.
Funkcja składania ramy ochronnej jest poświadczona certyfikatem wystawianym w dniu produkcji zgodnie z normą ISO 21299.

Stabilizator ramy ochronnej

Stabilizatory zmniejszają ruchy i hałas ramy ochronnej.

Położenie ramy ochronnej	Wysokość
Pełna wysokość	216 cm (85 cali)
Złożona	122 cm (48 cali)

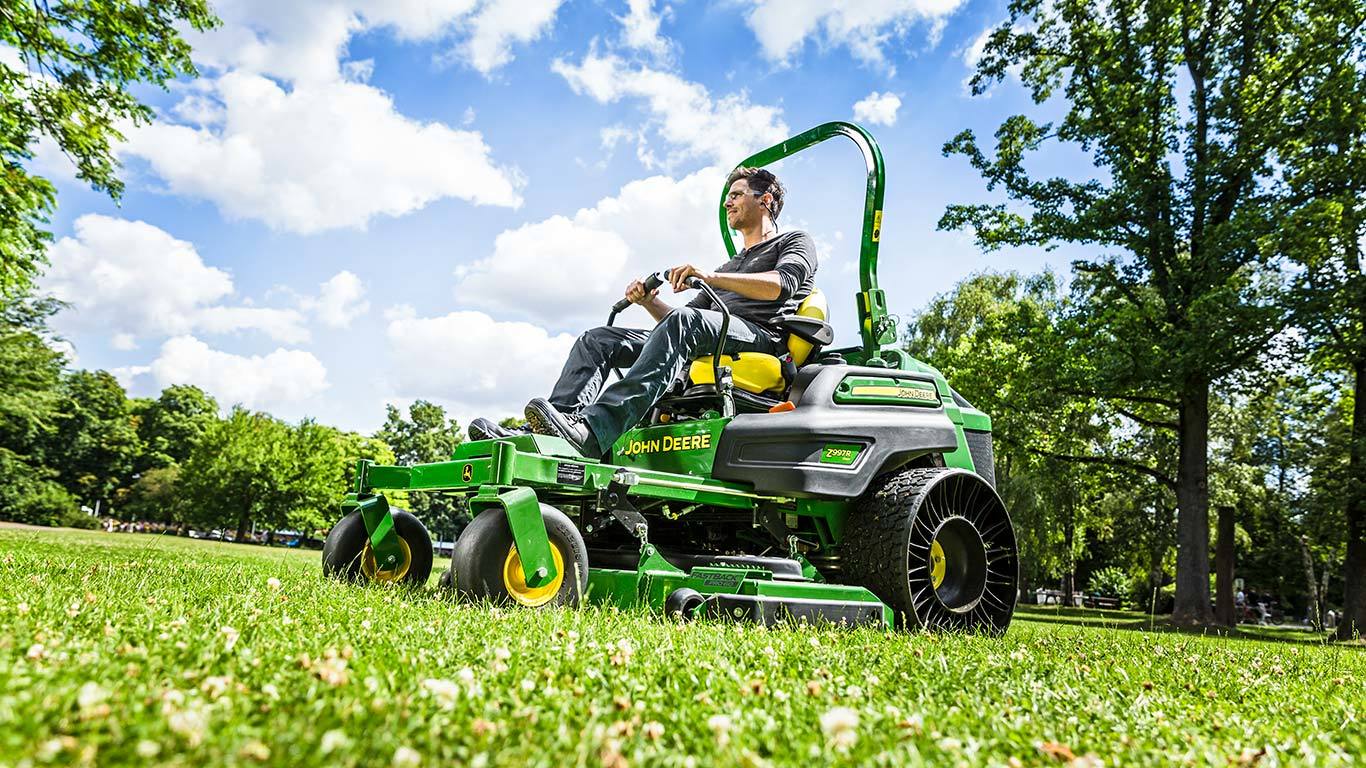

Technologia opcjonalnych bezpowietrznych opon radialnych Michelin® X® Tweel® Turf zapewniająca płynniejszą jazdę i dłuższy czas sprawności

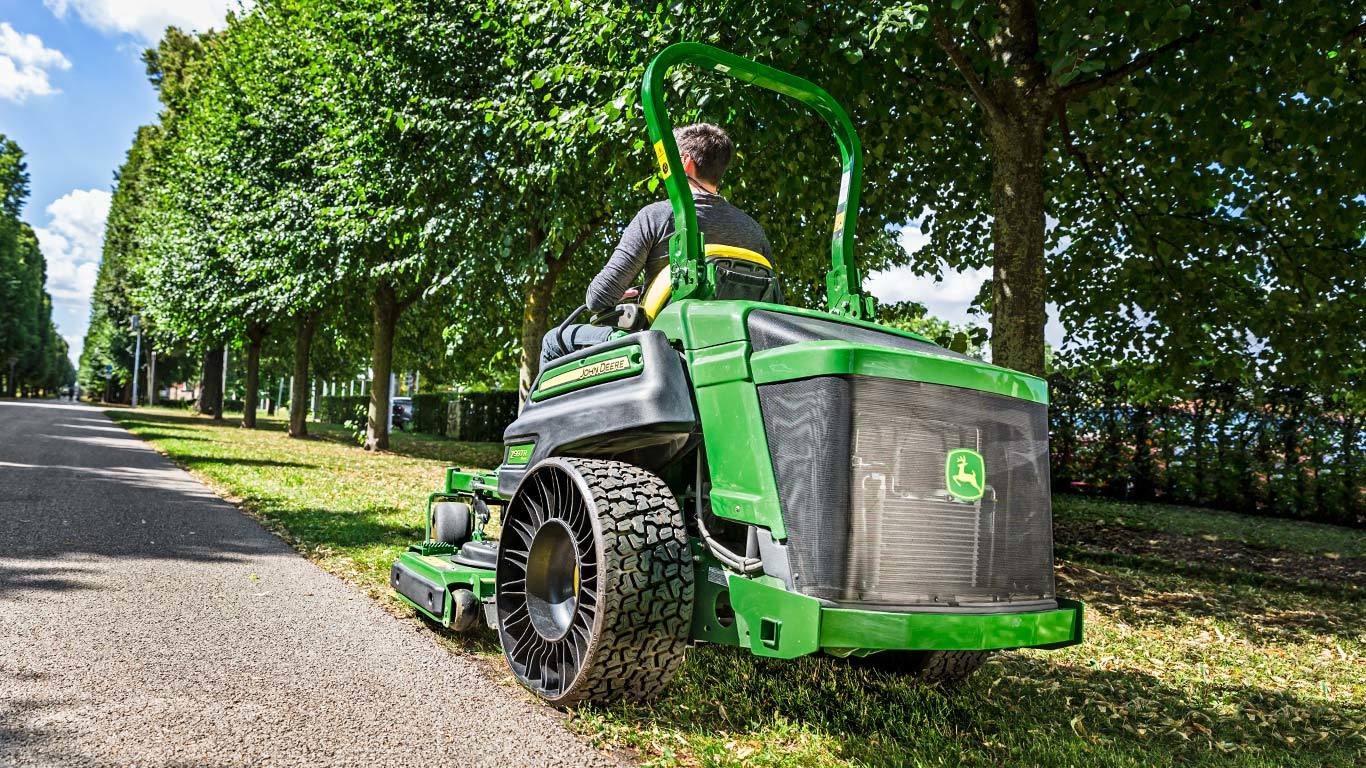

Opony Michelin X Tweel Turf w modelu Z997R

Pełne tylne opony kosiarki ZTrak™

Firma John Deere jest liderem w branży komercyjnych kosiarek o zerowym promieniu skrętu, w których wykorzystuje technologię Michelin X Tweel Turf.

Firma Michelin jest światowym liderem w produkcji i technologii opon. To rozwiązanie bezpowietrznych opon radialnych, które zostało zastosowane po raz pierwszy w branży przez firmę John Deere, zapewnia płynniejszą jazdę operatorom i dodatkowe korzyści właścicielom maszyn John Deere.

Zalety opon Michelin X Tweel Turf:

Większa wydajność koszenia.

Unikatowa charakterystyka przenoszenia energii przez szprychy z żywicy poliuretanowej zmniejsza odskoki charakterystyczne dla opon pneumatycznych, zapewniając płynniejszą jazdę.
Powstawanie rowków (kolein) jest zredukowane, ponieważ opony Michelin X Tweel Turf mają większe podparcie na całej powierzchni poprawiające flotację i zapewniające lepszy kontakt z podłożem.
Unikatowa charakterystyka przenoszenia energii przez szprychy z żywicy poliuretanowej zmniejsza odskoki charakterystyczne dla opon pneumatycznych, zapewniając płynniejszą jazdę.
Dzięki konstrukcji i elastyczności opon Michelin X Tweel Turf możliwe jest doskonałe pokonywanie krawężników.
Z powodu wyeliminowania niejednolitego ciśnienia w oponach uzyskiwana jest spójniejsza jakość cięcia.

Wydłużony jest czas sprawności.

Ta zastrzeżona technologia eliminuje przestoje i koszty związane z przebitymi lub uszkodzonymi oponami. Przebicia i uszkodzenia ścian bocznych nie powodują już przestojów.

Zmniejszone są koszty eksploatacji.

Niższe są koszty napraw i konserwacji. Pojedyncza jednostka zastępuje obecny zespół opony, koła i zaworu. Montaż opon nie wymaga użycia skomplikowanego sprzętu.
Nie trzeba poświęcać czasu na sprawdzanie i optymalizowanie ciśnienia w oponach.
Wyeliminowano konieczność zakupu oraz magazynowania zestawów naprawczych i zapasowych opon, zwłaszcza w przypadku profesjonalnych usługodawców zajmujących się pielęgnacją terenów zielonych i agencji rządowych, które zwykle je magazynują.
Bieżnik opony wytrzymuje do trzech razy dłużej niż obecne opony pneumatyczne, ponieważ do jego produkcji używana jest guma wykorzystywana w motoryzacji.

Opona Michelin X Tweel Turf

Wzmocniona konstrukcja zapewnia najwyższą wydajność i niezawodne działanie:

Obciążenie jest przenoszone przez szprychy z żywicy poliuretanowej o wysokiej wytrzymałości.
Wzmocniona, stalowa piasta z czterema otworami umożliwia łatwe przykręcanie śrubami do dowolnej kosiarki ZTrak Z997R.
Konstrukcja z głębokim i otwartym bieżnikiem zapewnia doskonałe czyszczenie i dobrą przyczepność.
Opatentowana osnowa o kącie zero stopni i wysokiej wytrzymałości na rozciąganie zapewnia dużą sztywność poprzeczną, a jednocześnie jest odporna na uszkodzenia spowodowane uderzeniami i przebiciami.

Opony zapewniają wyjątkową przyczepność, zwrotność i niezawodność.

Przednie koło samonastawne typu run-flat

Pneumatyczne tylne koło napędowe

Kosiarka ZTrak Z997R jest wyposażona w pełne opony przednich kół samonastawnych 15x6-6 o następujących cechach:

Wysoka niezawodność i długi czas sprawności
Nisko położony środek ciężkości zwiększający możliwości koszenia na zboczach
Koła samonastawne i ich wsporniki z łożyskami uszczelnionymi charakteryzującymi się dłuższym okresem eksploatacji i ułatwiającymi kierowanie
Przesunięte przednie koła samonastawne przyczyniające się do poprawienia koszenia w narożnikach i ograniczenia tworzenia się między ostrzami pasów nieskoszonej trawy

Dostępne są różne opcje tylnych kół montowanych fabrycznie:

Pneumatyczne opony napędowe 26x12-12 4 PR w wyposażeniu podstawowym charakteryzujące się doskonałą przyczepnością, flotacją i zdolnością pokonywania krawężników
Bezpowietrzne opony radialne Michelin X Tweel Turf 26x12-12 zapewniające płynniejszą jazdę i dłuższy czas sprawności

Opony kół napędowych i kółka samonastawne o rozmiarze dobranym tak, aby zapewnić właściwy rozkład masy i odpowiednią przyczepność

Opony kół napędowych do jazdy po trawie

Kosiarka Z997R jest standardowo wyposażona w opony kół napędowych 26x12-12 o profilu kwadratowym 4 PR.

Koła samonastawne

Gładkie, pełne opony 15x6-6 kół samonastawnych mają wysoką trwałość i zapewniają małe ugniatanie gleby oraz możliwość wjeżdżania na krawężniki. Szeroki profil umożliwia koszenie i jazdę po zboczach

Michelin, X i Tweel są znakami handlowymi spółki Compagnie Générale des Etablissements Michelin SCA.

Z997RKosiarki ZTrak™ z silnikiem wysokoprężnym

Szybkie koszenie

Bezpowietrzne opony radialne Michelin X Tweel Turf (opcjonalne)

Cechy

Mocny silnik wysokoprężny poprawia wydajność

Filtr powietrza oczyszcza powietrze, by wydłużyć trwałość silnika

Duży zbiornik paliwa o pojemności 45,4 l (12 gal. USA) pozwala operatorowi kosić przez cały dzień bez uzupełniania paliwa.

Dwa warianty adapterów koszących do kosiarki Z997R zapewniają doskonałą wydajność w każdym zastosowaniu

Wyjątkowa niezawodność i długa żywotność dzięki żeliwnej obudowie trzpienia ostrza kosiarki

Adapter koszący napędzany wałem jest trwały i niezawodny

Adapter koszący 7Iron™ PRO 152 cm (60 cali)

Adaptery koszące mają certyfikaty bezpieczeństwa

Adapter koszący 7Iron™ PRO 183 cm (72 cale)

Doskonała wydajność i wygląd trawnika dzięki zastosowaniu agregatu koszącego Fastback™ PRO z tylnym wyrzutem
