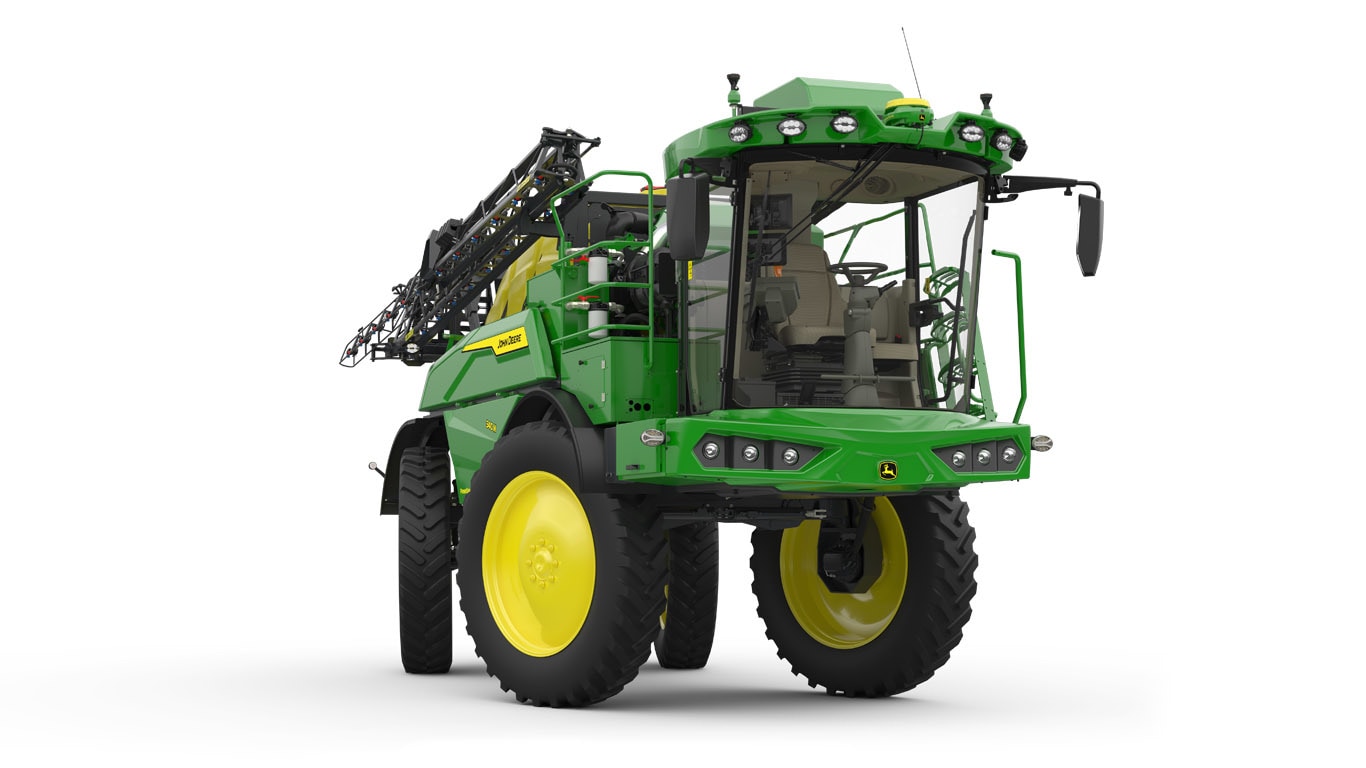

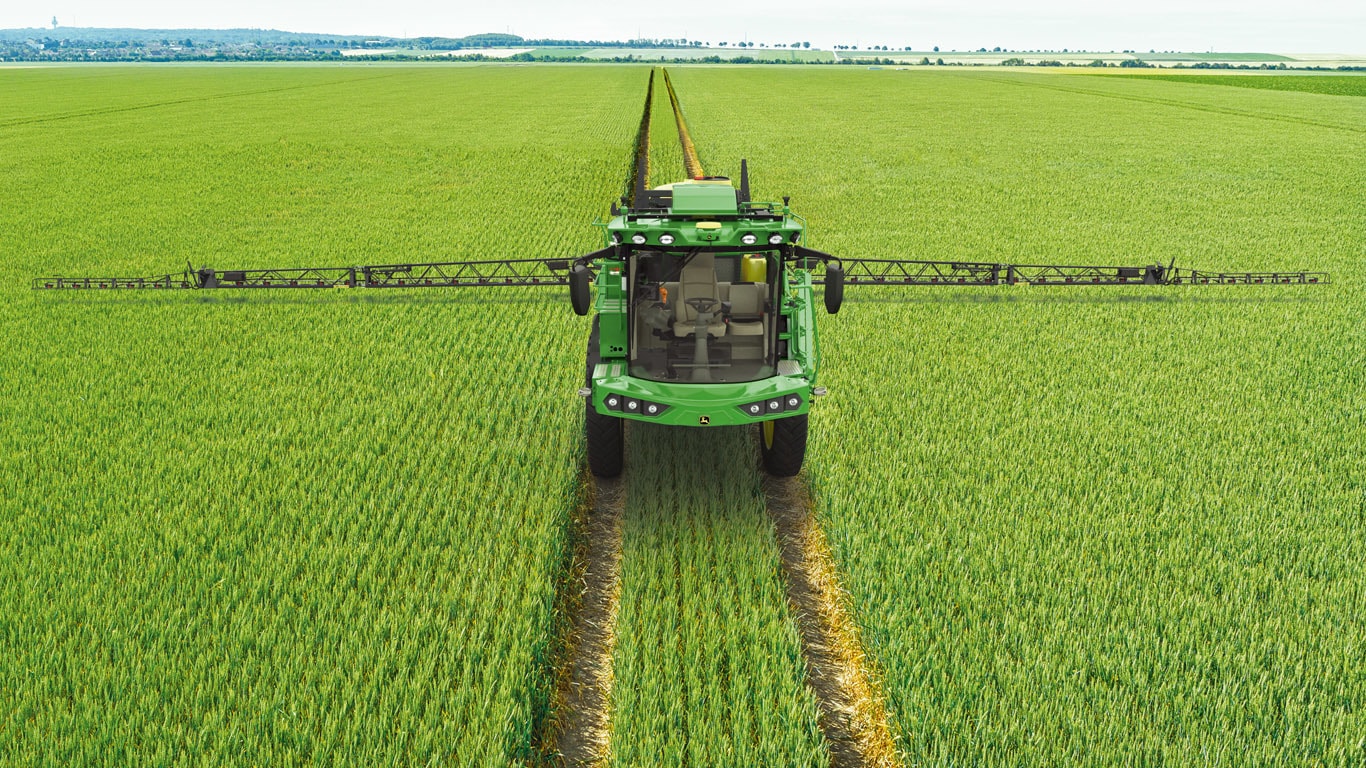

332M | Seria 300M | Opryskiwacz samojezdny

Układ kierowania z czterema kołami skrętnymi i wieloma trybami kierowania, konfiguracja standardowa

Wiele trybów kierowania w kompaktowej konstrukcji maszyny

Informacje ogólne

Kompaktowa konstrukcja zapewniająca zwrotność, krótki rozstaw osi i wiele trybów kierowania umożliwiających operatorom wykonywanie ciasnych zakrętów na drodze i polu.

Rozstaw osi serii 300M
332M	3,10 m
340M	3,40 m

Korzyści

Układ kierowniczy z 2 kołami skrętnymi zapewnia stabilność na drodze oraz zapobiega uszkodzeniom upraw podczas jazdy po prostych trasach.
Układ kierowniczy z 4 kołami skrętnymi umożliwia wykonywanie ciasnych skrętów podczas manewrowania w gospodarstwie lub wjazdu na pole oraz pozwala zmniejszyć uszkodzenia upraw przy wykonywaniu skrętów na obrzeżach pól.
Ograniczenie ugniatania gleby — skoordynowany tryb pracy 4 kół umożliwia jazdę bokiem, dzięki czemu każde koło będzie prowadzone indywidualnie.

Promień skrętu

Wewnętrzny promień skrętu; tryb kierowania z 4 kołami skrętnymi

Włączenie trybu kierowania z 4 kołami skrętnymi zapewnia ciasny wewnętrzny promień skrętu, który pozwala zmniejszyć uszkodzenia upraw przy zawracaniu na obrzeżach i umożliwia manewrowanie w gospodarstwie lub na polu.

Aby zapewnić bezpieczeństwo, aktywacja układu kierowniczego z 4 kołami skrętnymi w trybie transportowym jest możliwa tylko z ograniczeniami. Funkcję tę można włączyć tylko przy prędkości do 17 km/h, a po jej przekroczeniu tylne koła wycentrują się i zablokują oraz natychmiast włączy się tryb 2 kół skrętnych, który zapewnia bezpieczniejszy transport drogowy.

Układ kierowniczy z 4 kołami skrętnymi umożliwia wykonywanie ciasnych skrętów podczas manewrowania w gospodarstwie lub wjazdu na pole oraz pozwala zmniejszyć uszkodzenia upraw przy wykonywaniu skrętów na obrzeżach pól.

Promień skrętu w serii 300M	Promień wewnętrzny	Promień zewnętrzny
332M*	3.80 m).	4.50 m).
340M*	4.20 m).	5.10 m).

* Dane dotyczące promienia przy rozstawie kół 1500 mm i oponach 270.

Przycisk wyboru trybu kierowania na konsoli CommandArm

Przycisk wyboru trybu kierowania znajduje się na środku konsoli CommandArm. Operatorzy mogą wybrać żądany tryb kierowania, obracając pokrętło w kierunku danego trybu, a naciśnięcie przełącznika w podłodze kabiny aktywuje/dezaktywuje wybrany tryb kierowania. Dostępne są 4 różne tryby:

Przycisk obrotowy w lewym położeniu włącza tryb jazdy bokiem z 4 kołami skrętnymi.
Przycisk obrotowy w środkowym położeniu włącza tryb 2 kół skrętnych.
Przycisk obrotowy w środkowym położeniu włącza tryb 2 kół skrętnych w transporcie (zablokowany).
Przycisk obrotowy w prawym położeniu włącza tryb 4 kół skrętnych.

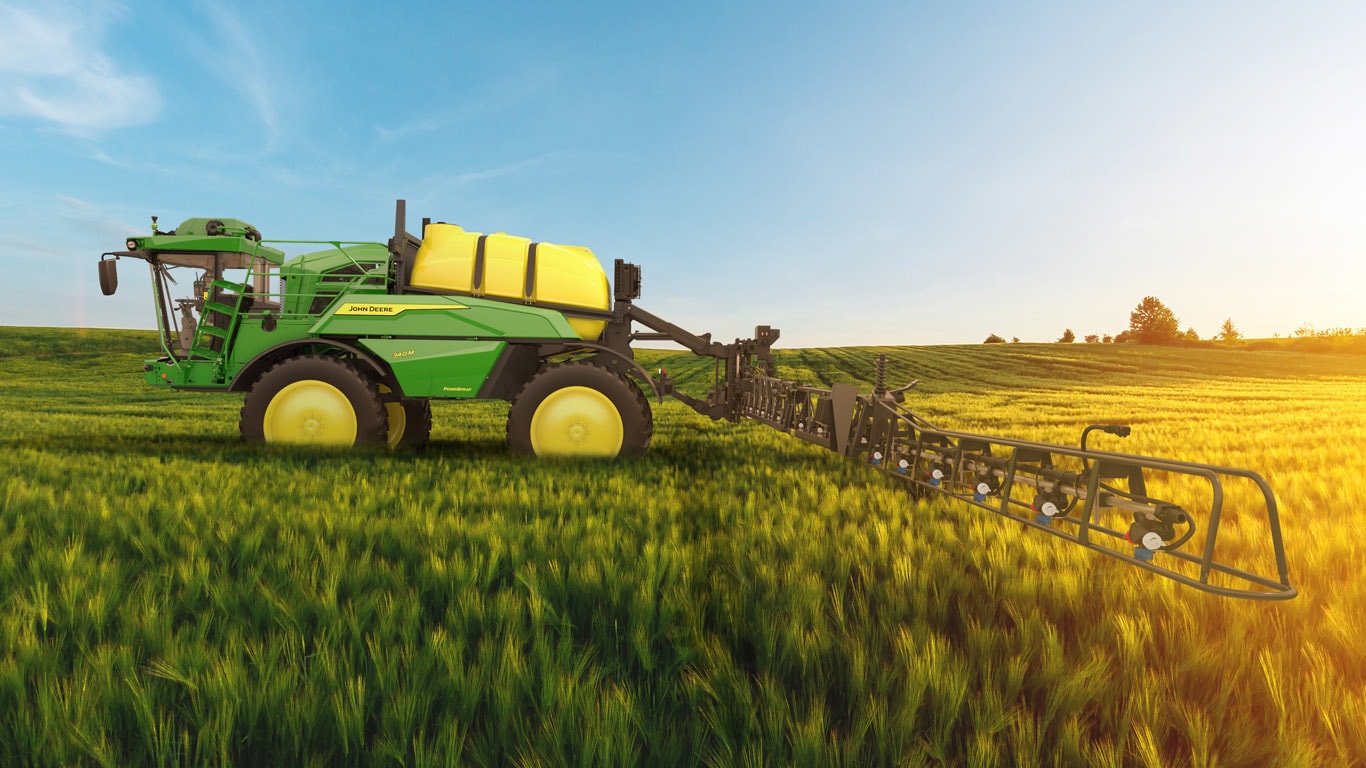

Układy roztworu środka chemicznego

Seria 300M ze zbiornikami polietylenowymi o pojemności 3200 lub 4000 litrów i pełnym układem roztworu środka chemicznego PowrSpray

Informacje ogólne

Opryskiwacze samojezdne 300M są wyposażone w polietylenowe zbiorniki o zaokrąglonym kształcie, które mają dodatkową pojemność, aby uzupełnić nominalną objętość w przypadku pojawienia się piany. Zbiorniki są umieszczone centralnie w maszynie, aby zapewnić zrównoważone obciążenie osi podczas transportu drogowego lub opryskiwania.

Odczyt poziomu wody w zbiorniku jest bardzo dokładny dzięki zintegrowanemu cyfrowemu czujnikowi w zbiorniku wody płuczącej i głównym zbiorniku opryskowym. Podnoszona pokrywa zbiornika jest wyposażona w sito kosza i zapewnia wgląd dostępny z pomostu za kabiną.

Podzespoły układu roztworu środka chemicznego i elementy sterujące są bezpiecznie chronione za panelem drzwi. Układ PowrSpray wykorzystuje dwie pompy, z których jedna służy do napełniania, a druga do oprysku. Oba obiegi cieczy są rozdzielone od siebie, aby zmniejszyć całkowitą objętość martwą układu.

Aby zapewnić jednorodne mieszanki w zbiorniku, proporcjonalny system mieszania PowrSpray jest wyposażony w 6 hydrowtryskiwaczy i 2 mieszadła i oferuje trzy różne tryby mieszania: mieszanie stałe, mieszanie z intensywnością zależną od rzeczywistego poziomu w zbiorniku (w tym automatyczne włączanie/wyłączanie) oraz tryb PowrAgitation do szybkiego mieszania zawartości przy użyciu pełnej mocy pompy.

Aby umożliwić przepłukanie zbiornika po aplikacji, PowrSpray jest wyposażony w system rozcieńczania o wielu trybach pracy, który wykorzystuje zawartość zbiornika wody płuczącej i sterowanie SolutionCommand do dostarczania wody płuczącej do dysz odchylających w zbiorniku. Pozwala to skutecznie umyć ściany zbiornika i system w celu przygotowania do następnego oprysku.

Korzyści

Polietylenowy zbiornik cieczy roboczej o zaokrąglonym kształcie ma gładkie powierzchnie wewnętrzne i zewnętrzne, co ułatwia czyszczenie lub płukanie zbiornika.
Dokładny odczyt poziomu cieczy za pomocą centralnie umieszczonego cyfrowego czujnika poziomu w zbiorniku głównym i zbiorniku wody płuczącej.
Podzespoły układu roztworu środka chemicznego i elementy sterujące są chronione za osłoniętymi panelami drzwi.
Efektywne wykorzystanie cieczy roboczej. Układ PowrSpray z dwiema pompami zmniejsza objętość układu o ok. 50 procent w porównaniu z tradycyjnymi układami roztworu środka chemicznego.
PowrSpray wraz SolutionCommand oferuje operatorom automatyczną kontrolę napełniania, funkcję napełniania z aktywnym wstrzymaniem oraz systemy mieszania i rozcieńczania z wieloma trybami pracy.
Bezpośrednia kontrola dawki PowrSpray zapewnia dokładność oprysku, a wstępnie zaprogramowane ciśnienie cyrkulacji gwarantuje, że zawsze jest dostępne odpowiednie właściwe ciśnienie cieczy.
Zawartość zbiornika wody do płukania (332M 230 l oraz 340M 2 x 230 l) umożliwia płukanie lub rozcieńczanie.
Zbiornik do mycia rąk o pojemności 15 litrów umożliwia operatorom umycie rąk, kiedy tego potrzebują.

Układ pomostu operatora PowrSpray

2-calowy układ roztworu środka chemicznego PowrSpray z dwiema pompami jest wyposażony w odśrodkową pompę natryskową (750 l/min przy 3 barach) i samozasysającą odśrodkową pompę napełniającą (600 l/min). Układ PowrSpray jest sterowany przez elektryczne zawory SolutionCommand, które umożliwiają automatyczne napełnianie zbiornika.

Konfiguracja automatycznego napełniania zbiornika odbywa się bardzo łatwo poprzez wprowadzenie i potwierdzenie żądanej objętości na mikrowyświetlaczu za pomocą klawiatury. Napełnianie rozpocznie się i zatrzyma automatycznie po osiągnięciu żądanego poziomu. Funkcja napełniania z aktywnym wstrzymaniem zapewnia bezstresowy załadunek. Gdy aktywne wstrzymanie jest włączone, napełnianie zbiornika zatrzymuje się, a woda płucząca ze źródła napełniania jest łatwo dostępna w eżektorze do czyszczenia opakowań wewnątrz.

Trzy tryby mieszania obsługują różne strategie mieszania w zbiorniku wymagane do danego środka ochrony roślin w zbiorniku opryskiwacza. Aby zapobiec stracie czasu przy rozpoczęciu oprysku, mieszanie może pozostać aktywne w trybie transportu.

System płukania Solution Command obejmuje 5 trybów płukania, cykle płukania, płukanie belki, płukanie układu, ciągłe rozcieńczanie i układ AutoDilute, dzięki czemu zapewnia wydajne płukanie zbiornika i wykorzystanie dostępnej wody.

System podwójnej pompy PowrSpray umożliwia szybkie napełnianie, aktywne wstrzymanie oraz bezstresowe ładowanie
Bezpośrednia kontrola dawki PowrSpray zapewnia najwyższą jakość aplikacji
Solution Command oferuje 3 różne tryby mieszania:

Stałe ustawienie ciągłego mieszania w zakresie od 0 do 100 procent
Ustawienie intensywności mieszania od 0 do 100 procent na podstawie rzeczywistego poziomu w zbiorniku, w tym automatyczne włączanie/wyłączanie w zakresie od 0 do 3200/4000 litrów
PowrAgitation do szybkiego mieszania zawartości zbiornika z wykorzystaniem pełnej wydajności pompy (nie jest to możliwe w trybie oprysku)

Automatyczny system płukania Solution Command oferuje 5 trybów:
- Cykle płukania — czyli w pełni automatyczne płukanie przewodów układu roztworu polegające na użyciu wody płuczącej do rozcieńczania zawartości w zbiorniku. Operator następnie aplikuje rozcieńczoną ciecz na pole.
- Płukanie belki — płukanie przewodów opryskowych przy użyciu stałej ilości 150 litrów wody
- Płukanie układu — płukanie samego układu roztworu środka chemicznego
- Ciągłe rozcieńczanie — ciągłe pompowanie wody płuczącej przez pompę napełniającą w kierunku dysz płuczących zbiornika w celu jego przepłukania. Podczas gdy woda zbiera się w zbiorniku, pompa opryskiwacza pracuje, a oprysk można włączyć, aby umożliwić płukanie układu przez ciągły przepływ wody płuczącej
- Etapowe rozcieńczanie AutoDilute — pompowanie wody płuczącej przez pompę napełniającą w kierunku dysz płuczących zbiornika w celu jego przepłukania. Podczas gdy woda zbiera się w zbiorniku i powoduje rozcieńczanie, pompa opryskiwacza pracuje, a opryskiwanie można przełączać stopniowo, aby umożliwić rozcieńczenie cieczy w układzie przez ciągły przepływ wody płuczącej.
Czyste podzespoły, eżektor środków chemicznych i złącza napełniania są łatwo dostępne, ponieważ są zakryte i chronione przed brudem.
Obudowa filtra umożliwia kontrolę i jest łatwo dostępna na pomoście operatora.

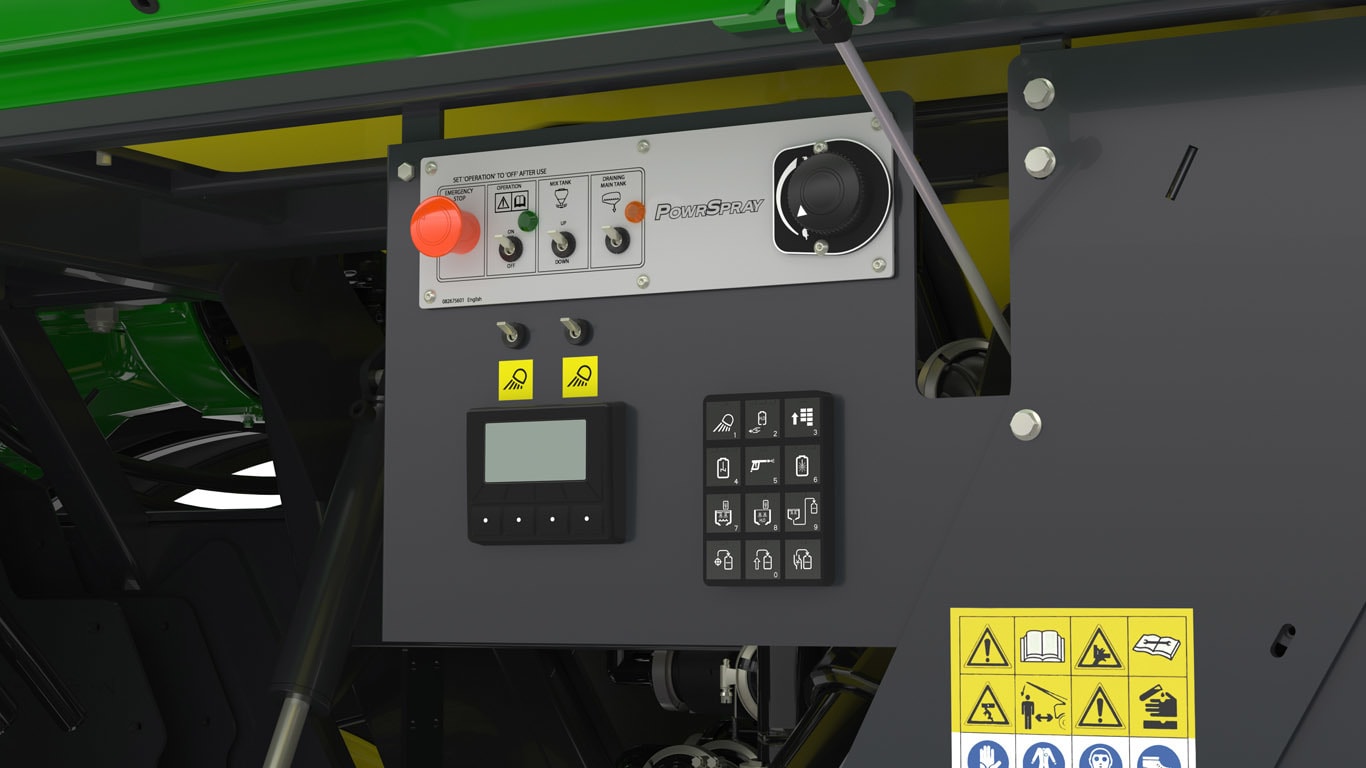

Panele pomostu operatora PowrSpray

Po otwarciu dużych drzwi panelu uzyskuje się dostęp do paneli pomostu operatora, takich jak mikrowyświetlacz oraz klawiatury do obsługi elektrozaworu SolutionCommand i eżektora. Aby umożliwić łatwy dostęp, wszystkie panele są zgrupowane po prawej stronie operatora. Zautomatyzowane funkcje SolutionCommand są wskazane na klawiaturach, co pomaga operatorowi zminimalizować błędy przy obsłudze opryskiwacza.

Wszystkie podzespoły i elementy sterujące do napełniania i ładowania opryskiwacza są zgrupowane w zasięgu ręki.
Elektryczne sterowanie zaworami SolutionCommand minimalizuje błędy podczas załadunku i napełniania.

Mikropanel i klawiatura pomostu operatora PowrSpray

Wyświetlacz LCD ma podświetlenie, co pomaga operatorowi w warunkach słabego oświetlenia
Przyciski do obsługi, wybierania lub potwierdzania czynności wskazywanych na wyświetlaczu LCD (np. konfiguracji napełniania)
Kontrolki wskaźników stanu funkcji klawiatury
Wskaźnik funkcji klawiatury
Przyciski numeryczne do wprowadzania liczb w razie potrzeby (na przykład przy automatycznym programowaniu objętości zbiornika)

Funkcje klawiatury oparte na wskazaniach numerycznych na klawiszach:

Oświetlenie
Transfer wody płuczącej do zbiornika głównego
Menu
Wł./wył. mieszania
Czyszczenie zewnętrznych powierzchni przy użyciu bębna do nawijania przewodu lub myjki wysokociśnieniowej
Aktywacja cyklu płukania
Wł./wył. eżektora
Napełnianie z aktywnym wstrzymaniem
Przesył cieczy z eżektora do zbiornika
Docelowa objętość napełniania zbiornika

Do napełniania maszyny należy używać zewnętrznej pompy napełniającej. Maksymalne ciśnienie w układzie przy zamkniętym zaworze za pompą wynosi 4 bary.

Do napełniania maszyny należy używać pokładowej pompy napełniającej.

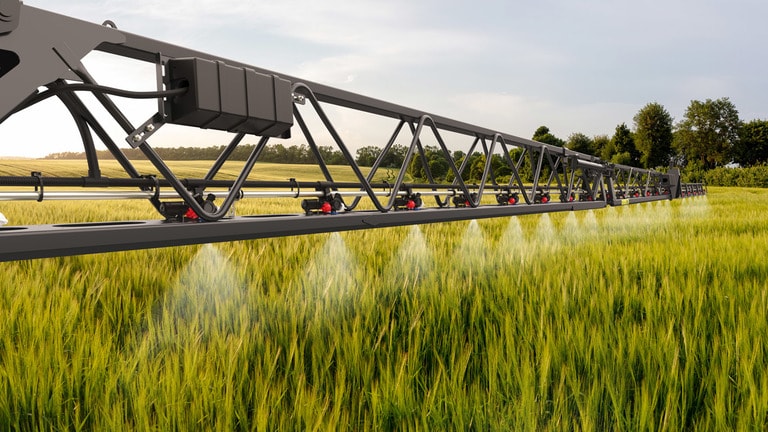

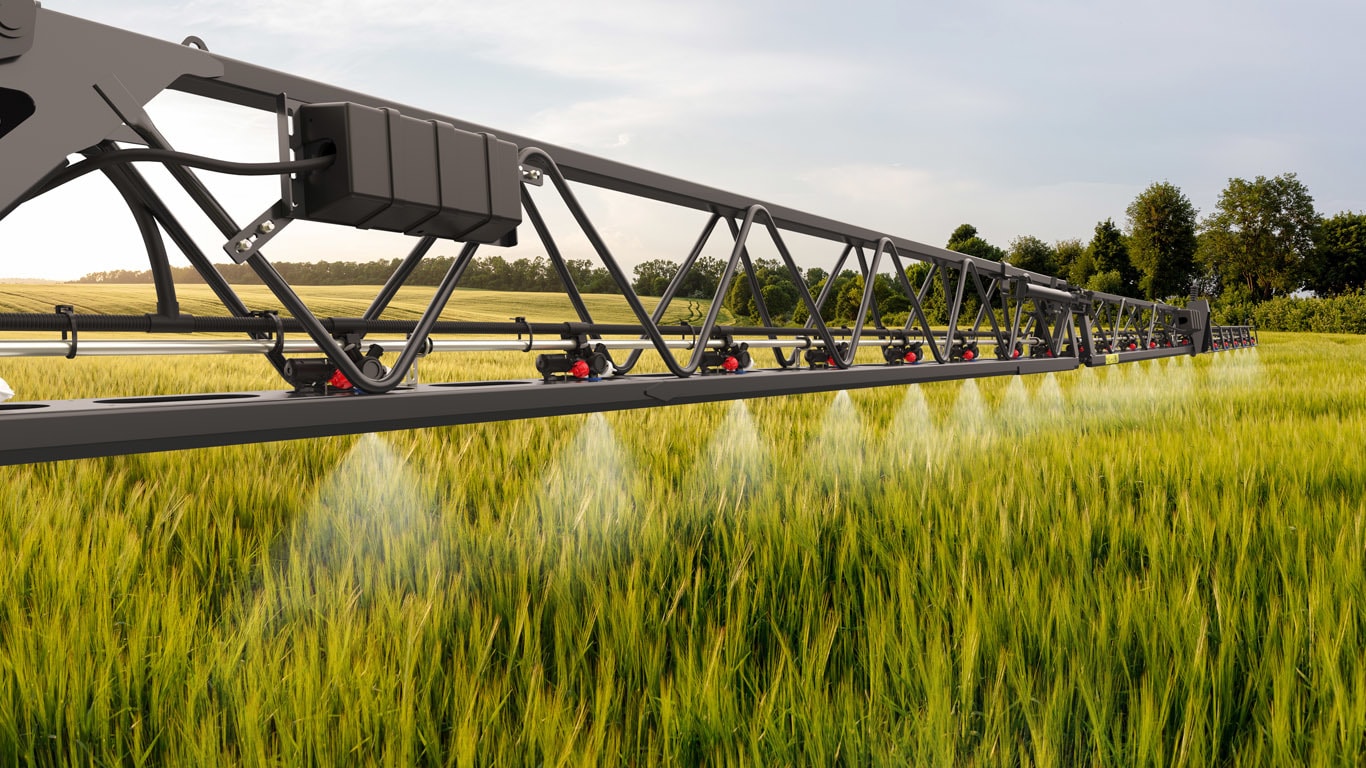

Bezpośrednie sterowanie dawką PowrSpray

Czujnik ciśnienia z bezpośrednim podłączeniem do środkowego przewodu opryskowego w pobliżu dyszy, zapewniający wskazania ciśnienia w czasie rzeczywistym

PowrSpray z bezpośrednim sterowaniem dawką ze sprawdzoną jakością działania powyżej 98 procent

System sterowania dawką PowrSpray opiera się na bezpośrednim sterowaniu dawką i wykorzystuje dane wejściowe z czujnika ciśnienia i przepływu oraz sygnał prędkości. Zapewnia dzięki temu wysoką jakość aplikacji i dokładność oprysku.

Bezpośrednie sterowanie dawką wykorzystuje proporcjonalny układ hydrauliczny, co pozwala szybko dostosować prędkość obrotową pompy opryskiwacza do określonej dawki oprysku i mieszania podczas aplikowania. Reakcja na bezpośrednie sterowanie dawką (3 sekundy od minimalnej do maksymalnej wydajności) jest korzystna, aby umożliwić dokładne sterowanie dawką po zmianie prędkości aplikacji, zmianie dysz lub sekcji albo oprysku z mapami zabiegów agrotechnicznych. Bezpośrednie sterowanie dawką to inteligentny sposób na wyeliminowanie nadmiernego i niedostatecznego dawkowania przy każdym oprysku.

Dzięki bezpośredniemu sterowaniu dawką nie jest potrzebny konwencjonalny elektryczny regulator ciśnienia
PowrSpray wskazuje > 98-procentową dokładność względem wartości docelowej
Bezpośrednie sterowanie dawką eliminuje nadmierne i niedostateczne dawkowanie przy każdym oprysku

Układ pomostu operatora PowrSpray — elementy dodatkowe

Układ pomostu operatora

Opryskiwacz jest wyposażony w elementy dodatkowe, takie jak schowek na środki ochrony indywidualnej, który znajduje się w pobliżu wejścia do kabiny. Schowek na środki ochrony roślin znajduje się za drzwiami panelu po prawej stronie maszyny.

Do ładowania środków ochrony roślin w opryskiwaczach serii 300M standardowo dostępny jest eżektor PowrFill (50 l), który umożliwia operatorom napełnianie maszyny z poziomu podłoża.

Schowek na ubranie z przegrodą do przechowywania czystych i używanych środków ochrony indywidualnej w pobliżu wejścia do kabiny.
Zawór przesyłowy ze złączem.
Miejsce do przechowywania środków ochrony roślin po prawej stronie maszyny za osłonami.

Rozwadniacz środków chemicznych

Stożkowy kształt eżektora umożliwia niezakłócony przesył produktu podczas załadunku

Eżektor PowrFill jest bezpiecznie przechowywany za pokrywą pomostu operatora, a jego dolna część jest zabezpieczona stalową płytą ochronną. Konfiguracja jest łatwa, a przełączniki na panelu umożliwiają operatorowi hydrauliczne obniżenie eżektora do pozycji roboczej.

Stożkowy eżektor środków chemicznych o pojemności 50 l umożliwia łatwą i wygodną obsługę różnych formuł środków ochrony roślin. Całkowita średnica wynosi około 50 cm, aby umożliwić wprowadzanie środków ochrony roślin z opakowań o nietypowych wielkościach.

Dysze wewnątrz pojemnika zapobiegają przylepianiu się proszku i granulatu do ścianek wewnętrznych, a sito ze stali nierdzewnej zapobiega zatykaniu się przewodu wtryskiwacza. Aby opróżnić eżektor, wtryskiwacz o dużej mocy w zbiorniku roztworu środka chemicznego szybko zasysa środki ochrony roślin.

Stożkowa konstrukcja eżektora środków chemicznych umożliwia łatwą i wygodną obsługę produktów.
Ergonomiczny hydrauliczny system podnoszenia eżektora.
Filtr siatkowy ze stali nierdzewnej i dysze antyzatorowe zapobiegają powstawaniu zatorów.
Niecentralna dysza płucząca umożliwia płukanie opakowań o niestandardowych rozmiarach.
Układ głowicy płuczącej opakowania aktywowany naciśnięciem przycisku.
Wtryskiwacz zasysa płyn do zbiornika roztworu środka chemicznego.
Możliwość czyszczenia wnętrza eżektora po użyciu za pomocą głowicy płuczącej w pokrywie.
Opcjonalnie dostępny wskaźnik poziomu eżektora wykonany ze stali nierdzewnej.

Układ górnego panelu

Panel górny

Przełącznik włączenia/wyłączenia zasilania
Przełącznik podnoszenia eżektora do pozycji transportowej
Przełącznik spustu zbiornika (do użytku tylko w wyznaczonych miejscach)
Przełącznik świateł
Przełącznik opuszczania eżektora do pozycji roboczej
Bezpłatny/opcjonalny

Oświetlenie robocze pomostu operatora

Oświetlenie LED obszaru roboczego pomostu operatora w warunkach słabego oświetlenia.

Napełnianie z aktywnym wstrzymaniem

Układ systemu napełniania z aktywnym wstrzymaniem

Należy stosować prawidłową strategię napełniania: najpierw woda, następnie środki ochrony roślin, a później uzupełnianie zbiornika wodą

Gdy opryskiwacz jest napełniany, pompa napełniająca (1) działa i dostarcza wodę ze źródła napełniania bezpośrednio do zbiornika roztworu środka chemicznego przez zawór napełniający. Gdy do zbiornika roztworu środka chemicznego trzeba dodać środki ochrony roślin, program napełniania z aktywnym wstrzymaniem (Active Pause) włącza się przełącznikiem na panelu Solution Command. W układzie roztworu środka chemicznego od razu dzieją się trzy rzeczy:

Zawór napełniający zamyka się, aby wyeliminować przepływ wody ze źródła napełniania do zbiornika roztworu środka chemicznego.
Pompa cieczy opryskowej (3) uruchamia się i wykorzystuje ciecz ze zbiornika roztworu środka chemicznego, aby wytworzyć podciśnienie za pomocą wtryskiwacza w celu pobrania zawartości z eżektora środków chemicznych (2) i dostarczenia cieczy do zbiornika roztworu środka chemicznego.
Pompa napełniająca (1) nadal pracuje, dostarczając czystą wodę pod ciśnieniem do eżektora środków chemicznych, dzięki czemu zbiorniki lub kanistry do środków chemicznych mogą być płukane czystą wodą przy tymczasowo wyłączonym napełnianiu zbiornika.

Po włączeniu funkcji napełniania z aktywnym wstrzymaniem do zbiornika roztworu środka chemicznego będzie dostarczana wyłącznie ciecz z eżektora środków chemicznych. W cieczy znajdują się już środki ochrony roślin oraz niewielka ilość czystej wody z płukania puszek i pojemników.

Napełnianie zbiornika roztworu środka chemicznego jest skutecznie zatrzymywane, a operatorzy mają dużo czasu na dodanie środków ochrony roślin i zapewnienie prawidłowego płukania pojemników lub kanistrów. Mogą też w tym czasie skonfigurować prawidłową strategię napełniania, gdy wymagana jest skomplikowana mieszanka środków ochrony roślin.

Dzięki aktywnemu wstrzymaniu wyścig z napełniającym się zbiornikiem zostaje wyeliminowany, a wprowadzanie środków ochrony roślin staje się wygodnym i bezstresowym zadaniem.

Zastosuj najlepszą strategię napełniania zbiornika — najpierw 50 procent wody, następnie z użyciem aktywnego wstrzymania bez stresu dodaj środki ochrony roślin, a na koniec uzupełnij pozostałe 50 procent wodą.
Używaj trybu szybkiego napełniania w razie potrzeby i oszczędzaj czas dzięki napełnianiu z aktywnym wstrzymaniem — wprowadzanie środków ochrony roślin jest teraz bezstresowym zadaniem.

Mieszanie ze zwężką Venturiego

Uzyskanie jednorodnej mieszaniny w zbiorniku wymaga silnego mieszania. Proporcjonalne mieszanie PowrSpray umożliwia mieszanie z kontrolowaną intensywnością lub całkowite wyłączenie mieszania przy określonym poziomie w zbiorniku. Pozwala to zapobiec pienieniu i pomaga całkowicie opróżnić zbiornik, gdy rozpylana jest resztka zawartości zbiornika. Mieszanie ze zwężką Venturiego zwiększa wydajność mieszania. Gdy tylko ciecz dostanie się do linii zasilającej: A. we wtryskiwaczu wytworzy się podciśnienie; B. dodatkowa ciecz zapewni efektywnie jednorodną mieszaninę w zbiorniku

Solution Command oferuje 3 różne tryby mieszania:

Stałe ustawienie ciągłego mieszania w zakresie od 0 do 100 procent
Ustawienie intensywności mieszania od 0 do 100 procent na podstawie rzeczywistego poziomu w zbiorniku, w tym automatyczne włączanie/wyłączanie w zakresie od 0 do 3200/4000 litrów
PowrAgitation do szybkiego mieszania zawartości zbiornika z wykorzystaniem pełnej wydajności pompy (nie jest to możliwe w trybie oprysku)

Przednia kabina z układem filtracji powietrza kat. 4

Informacje ogólne

Przednia kabina w opryskiwaczach samojezdnych serii 300M umożliwiła uzyskanie kompaktowej konstrukcji maszyny, a przeszklona przestrzeń naokoło zapewnia operatorowi dodatkową widoczność. Stopnie sterowane pomocą przycisków ułatwiają wejście do kabiny.

Wszystkie główne funkcje wymagane do obsługi opryskiwacza są logicznie rozmieszczone i dostępne w zasięgu ręki. 12,8-calowy wyświetlacz uniwersalny G5^Plus i 10-calowy wyświetlacz Tera 10 znajdują się na słupku A i umożliwiają operatorowi łatwe wprowadzenie ustawień lub wyświetlają wymagane informacje.

Aby zapewnić czyste środowisko pracy, przednia kabina jest standardowo wyposażona w system filtracji powietrza kat. 4, który zapobiega przedostawaniu się pyłu, oparów i aerozoli. Podnóżki zapewniają wygodę podczas długiego dnia pracy w terenie.

Korzyści

Kabina z systemem filtracji o standardzie kat. 4 (zwiększone ciśnienie w kabinie) ze wskaźnikiem ciśnienia kabiny.
Fotel kierowcy (tkanina) z pasem bezpieczeństwa, pneumatyczną amortyzacją, ogrzewaniem, regulacją i zintegrowaną konsolą CommandArm.
Fotel instruktora z pasem bezpieczeństwa.
Kierownica z regulacją wysokości, kolumna kierownicy z regulacją kąta nachylenia.
Podnóżki.
Wielofunkcyjna dźwignia sterująca ze zintegrowanymi funkcjami.
Uniwersalny wyświetlacz G5^Plus (12,8 cala) z ekranem dotykowym i złączem USB oraz 10-calowy monitor Tera z ekranem dotykowym.
Automatyczna kontrola temperatury, ogrzewanie, wentylacja i klimatyzacja.
Radioodbiornik AM/FM z funkcją Bluetooth.
Dwa lusterka wsteczne z elektrycznym sterowaniem z kabiny.
Uchwyt na dokumenty.
Włącznik/wyłącznik zasilania z głównego akumulatora w kabinie.
Wspornik odbiornika StarFire.

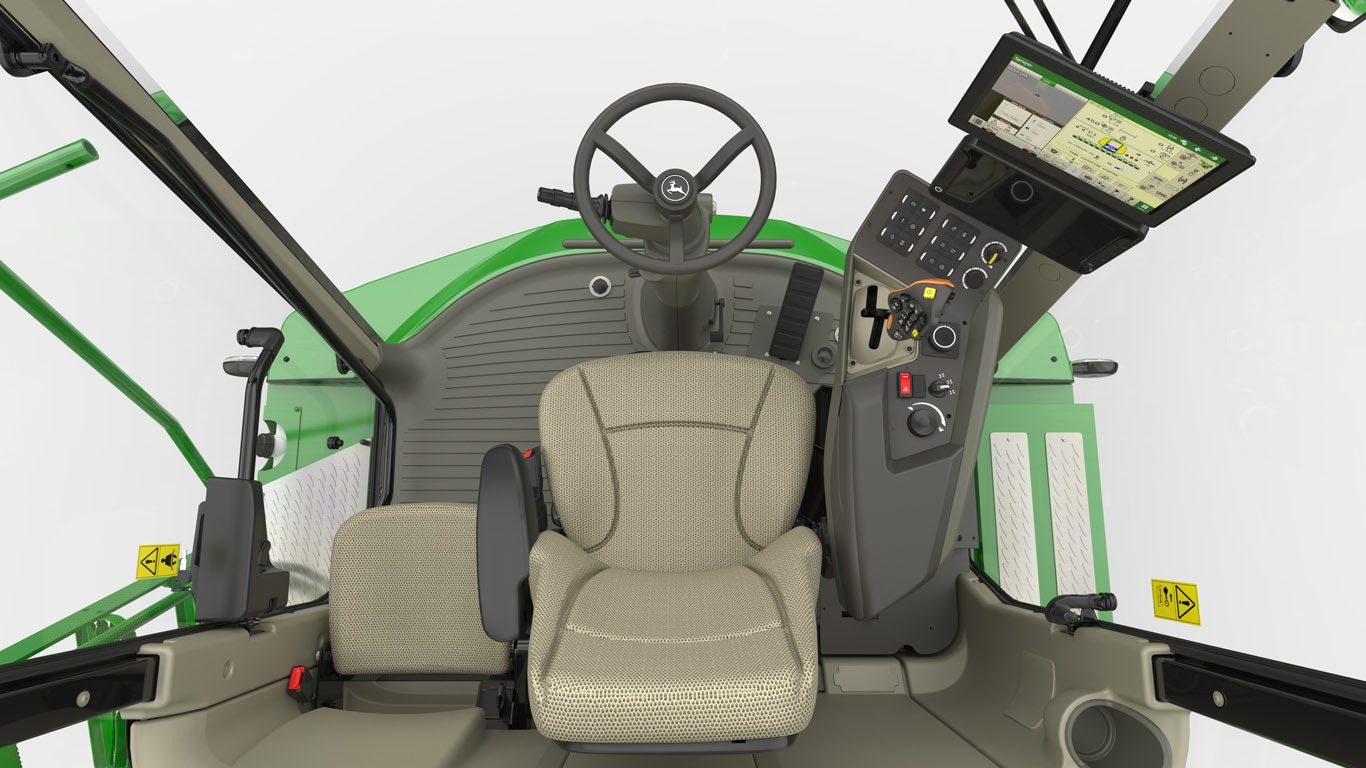

Wnętrze kabiny

Szyba wokół stanowiska operatora zapewnia niezakłócony widok na drogę, miejsce pracy i otoczenie maszyny.
Centralnie umieszczone siedzisko resorowane ze zintegrowaną konsolą CommandArm zapewniającą dostęp do obsługi głównych funkcji maszyny na wyciągnięcie ręki.
Kolumna kierownicza z regulacją położenia kierownicy i podnóżkami.
Pedał hamulca i przełączniki podłogowe do przełączania między dwoma i czterema kołami skrętnymi oraz uruchamiania opcjonalnego mechanizmu różnicowego osi tylnej.
Siedzisko instruktora z pasem bezpieczeństwa.

CommandArm

Układ konsoli CommandArm w modelu serii 300M

Panel przełączników konsoli CommandArm
Dźwignia wielofunkcyjna; jazda do przodu i do tyłu oraz obsługa opryskiwacza
Schowek
Pokrętło do sterowania niską prędkością jazdy na polu i opcjonalnym rękawem powietrznym
Przycisk przełączania wyświetlacza Tera 10
Światła awaryjne, wybór trybu kierowania (2 koła skrętne, 4 koła skrętne do jazdy bokiem), regulacja obrotów silnika

Panel CommandArm

Aktywacja/dezaktywacja hamulca postojowego, duża prędkość, podnoszenie i opuszczanie obrotowej drabinki dostępowej kabiny oraz zmiana biegów I–II (tylko oś mechaniczna).
Blokada dźwigni sterującej (joysticka), funkcja powolnej jazdy w polu, tryb ECO, automatyczne sterowanie silnikiem (1900 obr./min), pompa, rękaw powietrzny (opcjonalnie)
Regulacja prędkości po włączeniu funkcji SLOW MOTION (Powolna jazda).
Regulacja przepływu powietrza w rękawie powietrznym (opcjonalnie)

Dźwignia wielofunkcyjna

Dźwignia wielofunkcyjna w użyciu

Dźwignia wielofunkcyjna umożliwia operatorom sterowanie głównymi funkcjami maszyny samojezdnej.

Wybór kierunku jazdy do przodu lub do tyłu
Regulacja wysokości belki opryskiwacza
Składanie belki opryskiwacza / sterowanie zmienną geometrią
Sekwencyjne sterowanie sekcjami
Wł./wył. oprysku
Automatyzacja wysokości belki (opcjonalnie)
Automatyczna aktywacja układu kierowniczego (opcjonalnie)

Wyświetlacz uniwersalny G5^Plus

Wyświetlacz uniwersalny G5<sup>Plus</sup>

Wyświetlacz uniwersalny G5^Plus

Wyświetlacz uniwersalny G5^Plus jest wyposażony w kolorowy pojemnościowy ekran dotykowy o przekątnej 12,8 cala (25, 65 cm) i rozdzielczości HD 1080p. W połączeniu z odbiornikiem położenia StarFire wyświetlacz uniwersalny G5^Plus zapewnia możliwości niezbędne do wykorzystania wszystkich funkcji rolnictwa precyzyjnego John Deere. Możliwości wyświetlacza uniwersalnego G5Plus:

Przegląd informacji na konfigurowalnych ekranach pracy
Szybki dostęp do informacji za pomocą skrótów
Ograniczenie nakładania się przejazdów dzięki funkcji sterowania sekcjami
Dokumentowanie danych i przesyłanie ich do Operations Center w celu analizy za pomocą funkcji synchronizacji danych
Zdalna pomoc dla operatorów dzięki funkcji Remote Display Access, umożliwiającej zdalny dostęp do wyświetlacza
4 wejścia analogowo-cyfrowe umożliwiające uzyskanie lepszego widoku maszyny, narzędzia i pola
2 cyfrowe wejścia wideo (Ethernet) do przyszłych zastosowań
Porty szeregowe RS232 na potrzeby tworzenia dokumentacji i stosowania zabiegów agrotechnicznych w przypadku sterowników innych firm
Możliwość obsługi ISOBUS VT i ISOBUS Doc, aby przeglądać i dokumentować dane ze sterowników innych firm

Wyświetlacz uniwersalny G5^Plus dostarczany z funkcjami rolnictwa precyzyjnego w przypadku zakupu wyświetlacza i maszyny. Ułatwia to rozpoczęcie pracy przy użyciu następujących funkcji:

Naprowadzanie AutoTrac
Dokumentacja
Sterowanie sekcjami
Data Sync

Monitor TERA 10

Tera 10 pozwala operatorom wybierać, ustawiać i monitorować funkcje opryskiwacza samojezdnego 300M w zbiorowej pracy wirtualnej za pomocą przełącznika na konsoli CommandArm. 10-calowy kolorowy ekran dotykowy wyświetla na żądanie wymagane informacje i zapewnia operatorowi wgląd w dane maszyny niezbędne do wykonania zadania.

Rozmiar ekranu: 10 cali
8 przycisków (włączanie/wyłączanie i przyciski wyboru), podświetlane, gdy urządzenie jest włączone.
Kolorowy wyświetlacz HMI
Przełączaj się między kartami na wyświetlaczu Tera 10 za pomocą przełącznika na konsoli CommandArm, aby uzyskać dostęp do następujących ekranów:

Menu główne (strona główna maszyny)
Diagnostyka urządzenia (aby uzyskać dostęp do diagnostyki maszyny)
Zarządzanie maszyną (do ustawiania funkcji maszyny, takich jak rozstaw kół, światła robocze, automatyzacja wysokości belki itp.)
Ustawienia klimatyzacji (np. do monitorowania temperatury lub ustawiania ogrzewania/chłodzenia w kabinie).

Wewnętrzny panel dachowy kabiny

Wewnętrzny panel dachowy kabiny znajduje się po prawej stronie kabiny nad konsolą CommandArm i umożliwia operatorom sterowanie następującymi funkcjami:

Radioodbiornik AM/FM z funkcją Bluetooth
Dwa przyciski lusterek wstecznych do elektrycznego sterowania lewym i prawym lusterkiem z kabiny
Włącznik/wyłącznik zasilania z głównego akumulatora
Regeneracja silnika

Elektrycznie regulowane lusterka

Dwa elektrycznie regulowane lusterka, które można ustawiać bez wychodzenia z kabiny
Sterowanie lewym lub prawym lusterkiem z kabiny za pomocą przycisków umieszczonych na panelu dachowym.

Filtracja powietrza w kabinie kat. 4

Aby zapewnić operatorowi czyste środowisko pracy, przednia kabina jest standardowo wyposażona w system filtracji powietrza kat. 4, który zapobiega przedostawaniu się pyłu, oparów i aerozoli do wnętrza kabiny.

Przednia kabina ciśnieniowa ze wskaźnikiem spadku ciśnienia w stosunku do ciśnienia powietrza zewnętrznego.
Umiejscowienie obudowy filtra kat. 4 na dachu kabiny minimalizuje przedostawanie się pyłu wdychanego podczas jazdy lub oparów z oprysku.

Schemat filtracji powietrza w kabinie kat. 4

Układ 3D systemu dostarczania powietrza do kabiny kat. 4

Zewnętrzna dmuchawa i wlot powietrza
Rura przyłączeniowa filtrowanego powietrza
Urządzenie do recyrkulacji powietrza i wewnętrzna dmuchawa powietrza

Przednia kabina ciśnieniowa kat. 4 chroni operatora przed przedostawaniem się pyłu, oparów i aerozoli do wnętrza kabiny.

Obrotowe światła sygnalizacyjne LED

W celu ostrzegania nadjeżdżających pojazdów opryskiwacz samojezdny 300M jest wyposażony w światła ostrzegawcze: dwa umieszczone na dachu kabiny i jedno z tyłu opryskiwacza. Oświetlenie w postaci sześciokątnych świateł LED włącza/wyłącza się.

3 sześciokątne obrotowe światła sygnalizacyjne LED.

Siedzisko instruktora

Siedzisko instruktora z pasem bezpieczeństwa pozwala instruktorom bezpiecznie podróżować z operatorem. W panelu za siedziskiem znajduje się schowek na dokumenty. Gdy nie jest ono używane, można je ustawić w uniesionym położeniu postojowym.

Materiałowe siedzisko instruktora ze zwijanym pasem bezpieczeństwa

Światła robocze kabiny

Sześć świateł roboczych LED znajduje się w przedniej części dachu kabiny i można nimi sterować za pomocą monitora Tera 10

6 świateł roboczych LED zapewnia operatorowi widoczność w warunkach słabego oświetlenia podczas pracy w terenie.

Gniazdo zasilania na tylnym panelu

Gniazda zasilania znajdują się na tylnym panelu po prawej stronie operatora.

Punkt ładowania urządzenia

Sprzęt i licencje stałe do wyświetlaczy

Wyświetlacz uniwersalny G5^Plus

Informacje ogólne

Opryskiwacze samojezdne John Deere 300M są wyposażone w pojemnościowy ekran dotykowy HD 1080p o przekątnej 12,8 cala (25,65 cm). W połączeniu z odbiornikiem położenia StarFire wyświetlacz uniwersalny G5^Plus zapewnia możliwości niezbędne do wykorzystania wszystkich funkcji rolnictwa precyzyjnego John Deere. Możliwości wyświetlacza uniwersalnego G5^Plus :

Przegląd informacji na konfigurowalnych ekranach pracy
Szybki dostęp do informacji za pomocą skrótów
Proste rzędy dzięki opcjonalnej licencji AutoTrac
Ograniczenie nakładek dzięki opcjonalnej licencji Section Control na sterowanie sekcjami
Dokumentowanie danych i przesyłanie ich do Operations Center w celu analizy za pomocą funkcji Data Sync
Możliwość udzielania operatorom zdalnego wsparcia dzięki funkcji Remote Display Access
Opcjonalna licencja AutoTrac RowSense , gdy dokładność naprowadzania ma kluczowe znaczenie
Opcjonalne zaawansowane wersje licencji, by ułatwić pracę
Cztery wejścia analogowo-cyfrowe umożliwiające uzyskanie lepszego widoku maszyny, narzędzia i pola
Dwa wejścia cyfrowe/analogowe (Ethernet) do wykorzystania w przyszłości
Porty szeregowe RS232 do dokumentowania i wykonywania zabiegów agrotechnicznych na sterownikach innych firm, czujnik N Yara
Czujniki azotu Fritzmeier systemu Trimble GreenSeeker
Możliwość obsługi ISOBUS VT i ISOBUS Doc , aby przeglądać i dokumentować dane ze sterowników innych firm
Obsługa dualnego monitora , aby wyświetlać więcej łatwo widocznych informacji oraz więcej elementów sterujących na wyciągnięcie ręki

Wyświetlacz uniwersalny G5Plus fabrycznie dostarczany jest z funkcjami rolnictwa precyzyjnego w przypadku zakupu wyświetlacza i maszyny, aby ułatwić rozpoczęcie pracy przy użyciu tych rozwiązań:

Naprowadzanie AutoTrac
Dokumentacja
Sterowanie sekcjami
Data Sync

Wyświetlacze G5 pozwalają także poprawić dokładność wykonywania zadań dzięki systemowi AutoTrac RowSense i automatyzacji funkcji maszyny po wykupieniu zaawansowanych wersji licencji do wyświetlacza G5 w maszynach, które oferują taką możliwość.

Dodatkowe informacje można znaleźć w podręczniku sprzedaży ISG.

332MOpryskiwacz samojezdny

Inteligentny kompakt
