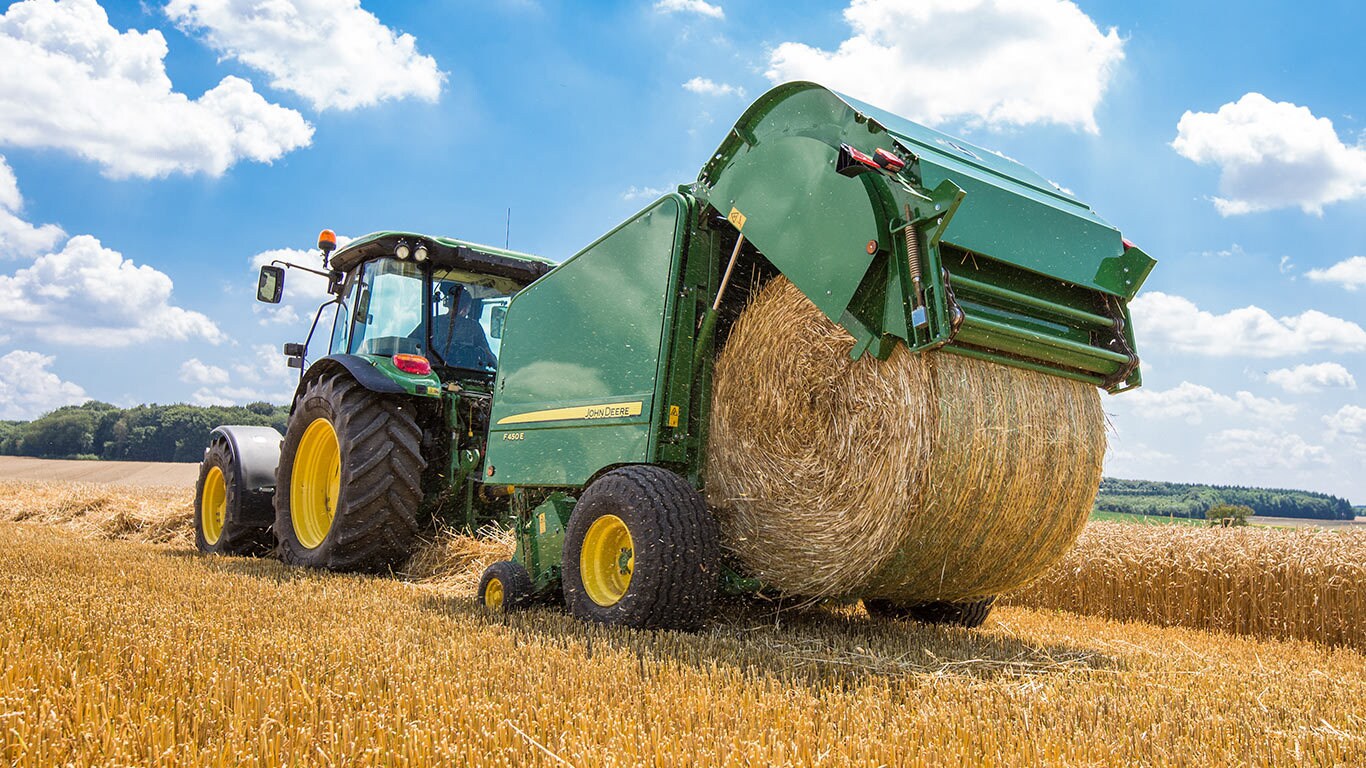

F440EPrasa stałokomorowa
- Doskonała wydajność
- Idealne rozwiązanie do belowania suchych upraw
Prasy F440E i F450E wyznaczają standardy w zakresie łatwości obsługi, niezawodności i niskich kosztów eksploatacji. Doskonale sprawdzają się w przypadku niewielkich gospodarstw, w których zbiera się własną słomę lub też większych operacji, w przypadku których celem zaspokojenia dodatkowego zapotrzebowania potrzebna jest dodatkowa prasa.
Można wybrać wiązanie sznurkiem lub siatką oraz dwa różne rozmiary beli: 1,20 m (F440E) oraz 1,50 m (F450E). Standardowy model jest wyposażony w podbieracz 1,50 m, lecz w przypadku szerszych pasów dostępny jest też podbieracz 1,90 m.
Cechy
Rozwiń wszystko
Zwiń wszystko
Układ przenośników F440E
Sprzęgło przenośnika
Rampa do bel
Manometr i docelowa gęstość
Regulacja owijania sznurkiem za pomocą pokrętła
Maszyny serii F400E pozwalają na pełną regulację ustawień. Dzięki pokrętłu znajdującemu się z boku prasy operator może stale zwiększać lub zmniejszać liczbę obrotów podczas owijania sznurkiem.
Niezależnie od rodzaju plonu, dzięki tej maszynie operator nie musi iść na ustępstwa. Dostępny zakres ustawień umożliwia produkcję doskonale owiniętych bel o wiązaniu najwyższej jakości.
Dziewięć dostępnych ustawień
Podbieracz 1,90 m (1,79 m DIN)
Konstrukcja krzywkowa zapobiega zatkaniu maszyny
Regulacja położenia zębów
Ustawienia kół kopiujących
Łatwe ustawienia wysokości
Łatwe ustawienia wysokości
Zespół wideł
Zabezpieczenie przed przeciążeniem podbieracza
Ogólne zabezpieczenia systemu podawania
Konstrukcja komory prasowania zapewnia wysoką wydajność belowania słomy i siana
Układ przenośnika łańcuchowo-listwowego umożliwia tworzenie idealnych bel
Układ przenośników F440E
Prasa F440E została stworzona z myślą o małych firmach, wytwarzających głównie słomę lub siano w belach. Dla tych materiałów walcowa komora prasowania często nie jest rozwiązaniem optymalnym. Gorąca sieczka może ślizgać się na stalowych walcach, zatrzymując rotację beli i zatykając prasę. W F440E zastosowano układ pełnych przenośników — idealne rozwiązanie dla materiałów suchych. Wytworzone bele mają 1,2 m szerokości i 1,2 m średnicy. 33 listwy (o średnicy 35 mm) mocno chwytają słomę lub siano, zapewniając ciągłe obracanie beli, niezależnie od jej stanu. Napędzana łańcuchowo żebrowana rolka dolna chwyta belę, napełniając komorę i zaczynając efektywnie proces belowania.
Sprzęgło przenośnika zwiększa trwałość prasy
Sprzęgło przenośnika
Aby uniknąć uszkodzenia prasy, przenośnik zatrzymuje się podczas procesu rozładowywania beli. Napędzane mechanicznie sprzęgło zatrzymuje przenośnik, kiedy otwiera się tylna klapa. Zapewnia to następujące korzyści:
- Wyeliminowanie szerokiego kąta z bieżni łańcucha powoduje zmniejszenie napięcia łańcucha i przedłużenie jego trwałości.
- Konstrukcja przenośnika jest chroniona przed szybkim zużyciem.
- Zmniejszono hałas wytwarzany przez prasę.
Zaleca się zmniejszenie prędkości WOM ciągnika przed otwarciem tylnej klapy, aby zwiększyć trwałość sprzęgła oraz wygodę kierowcy (unikanie wstrząsu).
Płyta wyciągająca ułatwia rozładowanie bel
Podczas belowania mokrych plonów bela może przylgnąć do tylnej klapy, utrudniając wyładowanie i zmuszając do działań zabierających czas. Zapobiegają temu dwie płyty wyciągające, które wspomagają zrzucanie materiału w prasach F440E. Płyty wyciągające są przykręcone tylko kilkoma śrubami, więc można je łatwo zamontować i wymontować.
Rampa do bel polepsza wydajność prasy i ogranicza zbędną stratę czasu
Rampa do bel
Rampa do bel stanowi standardowe wyposażenie w prasach F440E. Powoduje on odtoczenie się bel od prasy podczas ich wyładowywania. Rampa zapobiega również cofaniu się bel na stromym podłożu i pozwala zaoszczędzić czas.
Łatwość regulacji parametrów bel pozwala wydłużyć czas nieprzerwanej pracy
Prosta i precyzyjna metoda regulacji gęstości beli
Manometr i docelowa gęstość
W zależności od typu plonu może zaistnieć konieczność zmiany gęstości beli. Wprowadzenie tego typu ustawień może być skomplikowane i nie zapewnić odpowiedniej dokładności, jednak maszyny serii F400E umożliwiają zmianę ustawień w przeciągu sekund bez konieczności użycia narzędzi.
Pokrętło na manometrze znajdującym się z przodu prasy pozwala na precyzyjną regulację gęstości beli. Gdy ciśnienie w beli osiągnie wymagany poziom, z monitora zostanie wyemitowany sygnał dźwiękowy słyszalny w miejscu pracy. Ten sygnał ma na celu poinformowanie operatora o konieczności rozpoczęcia procedury owijania i zatrzymania prasy.
Precyzyjność ustawień i przeprowadzanych procedur pozwala na produkcję bel o takiej samej gęstości i średnicy. Stanowi to znaczne ułatwienie w przechowywaniu bel. Aby zapewnić ciągłość procedury belowania, manometr został umieszczony w miejscu widocznym zarówno z kabiny, jak i z platformy.
Mechanizm stałej regulacji szerokości owijania sznurkiem pozwala na wykończenie beli o zwartym kształcie
Regulacja owijania sznurkiem za pomocą pokrętła
Niezależnie od rodzaju plonu, dzięki tej maszynie operator nie musi iść na ustępstwa. Dostępny zakres ustawień umożliwia produkcję doskonale owiniętych bel o wiązaniu najwyższej jakości.
Precyzyjna regulacja owijania siatką
Dziewięć dostępnych ustawień
Maszyny serii F400E są wyposażone w układ automatycznego zwalniania, który rozpoczyna działanie ostrza do cięcia siatki po osiągnięciu wymaganej liczby owinięć siatką. Operator może ustawić liczbę warstw siatki z dokładnością do +/-0,5 warstwy poprzez przemieszczenie łącznika znajdującego się z boku prasy. W zależności od rodzaju plonu i gęstości beli, operator może ustawić liczbę obrotów w zakresie od 1,5 do 5,5 obrotu. Ten układ nie wymaga użycia narzędzi do pomiaru długości części odpowiedzialnych za regulację obrotów podczas owijania siatką.
Konstrukcja podbieracza zapewnia elastyczność pracy
Zakres ustawień szerokości jest dostosowany do wielu typów pokosu i różnych warunków pracy
Podbieracz 1,90 m (1,79 m DIN)
Modele F440E i F450E mają dwa różne typy ustawień podbieracza:
- Wąski model o szerokości 1,50 m (1,375 m DIN) bez ślimaków podających, przeznaczony do zbioru małych ilości pokosu. Podbieracz można podnosić hydraulicznie z kabiny podobnie jak standardowy osprzęt.
- Podbieracz o szerokości 1,90 m (1,79 m DIN) przeznaczony do prac na większych obszarach rolnych. Dwa ślimaki podające doprowadzają materiał do komory prasowania, umożliwiając produkcję beli o kształcie wysokiej jakości. Ten model podbieracza można również podnosić z wnętrza kabiny.
Podbieracz serii F400E jest wyposażony w galwanizowane zgarniacze odznaczające się większą trwałością oraz 4 czterozębne listwy palców gwarantujące wydajne zbieranie plonów.
Regulowana konstrukcja krzywkowa cechuje się bezkonkurencyjną elastycznością zastosowań
Konstrukcja krzywkowa zapobiega zatkaniu maszyny
Regulacja położenia zębów
Regulacja położenia zębów
Podbieracz serii F400E dzięki zastosowaniu konstrukcji krzywkowej stanowi uniwersalne narzędzie pracy dla operatorów. W standardowej konstrukcji zgarniacza przestrzeń pomiędzy zębami podbieracza a zespołem podającym rotora została zredukowana, podczas gdy ruch zębów zapobiega powstaniu ściśnięcia. Rozwiązania pozbawione krzywki wymagają dłuższych zgarniaczy, tworząc „martwy obszar” między zębami a rotorem. Ponadto może łatwo dojść do ściśnięcia plonów o większej przyczepności przez stałe zęby, a w konsekwencji do zatkania maszyny.
Maszyny serii F400E zapewniają większe możliwości przystosowania do warunków pracy dzięki regulacji położenia zębów. Operator może obrócić krzywkę podbieracza, zwiększając wydajność podawania w przypadku słomy lub mokrych plonów:
- Po zbliżeniu zębów do wideł (pozycja A na rysunku) mechanizm podawania przez widły jest znacznie skuteczniejszy w suchych warunkach.
- Po oddaleniu zębów od wideł (pozycja B na rysunku) wydajność zbierania wzrasta w mokrych warunkach lub w przypadku plonów o dużej przyczepności.
Pneumatyczne koła kopiujące
Ustawienia kół kopiujących
Maszyny z serii F400E są standardowo wyposażone w koła kopiujące, niezależnie od szerokości wybranego podbieracza. Pojedyncza płyta z możliwością siedmiu ustawień pozwala wybrać wysokość, która zapewni odpowiednią jakość podbierania.
Maszyny z serii F400E są dostępne tylko ze stałymi, pneumatycznymi kołami kopiującymi, które mają następujące właściwości:
- Płynność obrotów niedostępna dla stalowych kół kopiujących
- Wydajne kopiowanie gruntu
- Duża wytrzymałość na ruchy wsteczne
Grzebień podbieracza jest przystosowany do pokosu o każdej wysokości
Łatwe ustawienia wysokości
Łatwe ustawienia wysokości
Niezależnie od szerokości podbieracza, modele z serii F400E są wyposażone w grzebień do pokosu, która zapewnia regularne i stałe doprowadzanie pokosu do komory. Ramę można łatwo ustawić w czterech różnych położeniach poprzez wyjęcie kołka jednej zawleczki, dostosowując jej wysokość do rozmiarów pokosu.
Zespół podajnika widłowego umożliwia wydajne podbieranie suchych plonów
Zespół wideł
Prasy F400E są wyposażone w alternatywny system podawania dostosowany do podbieraczy o każdej szerokości. Widły składają się z 16 zębów znajdujących się w odstępach 69 mm, zapewniając dużą wydajność zbierania, szczególnie w przypadku suchych plonów, takich jak słoma lub siano. Duży otwór między podbieraczem a komorą prasowania:
- Zachowuje strukturę plonów i polepsza jakość siana oraz słomy
- Zmniejsza możliwość zatkania maszyny
Zabezpieczenia systemu podawania zapobiegają uszkodzeniom
Zabezpieczenie przed przeciążeniem podbieracza
Ogólne zabezpieczenia systemu podawania
Prasy z serii F400E są wyposażone w dwie funkcje zabezpieczające, które mają na celu zapobieganie uszkodzeniu prasy wskutek jej zatkania lub przeciążenia systemu podawania:
- Śruba ścinana zabezpieczająca podbieracz służy do zatrzymania obrotów podbieracza. Nie spowoduje to przerwania zasilania podajnika widłowego i komory prasowania. Jest to zabezpieczenie, do aktywacji którego dochodzi wyłącznie w przypadku przeciążenia podbieracza.
- Śruba ścinana zabezpieczająca podajnik widłowy powoduje zatrzymanie ruchu podajnika widłowego i podbieracza, nie wywierając jednak wpływu na komorę prasowania. Jest to zabezpieczenie, do aktywacji którego dochodzi w przypadku przeciążenia wideł lub gdy plony są przez dłuższy czas doprowadzane do komory już po osiągnięciu maksymalnego poziomu gęstości.
W celu uproszczenia konstrukcji w podajniku widłowym i podbieraczu zastosowano śruby ścinane o identycznych parametrach.
Specyfikacje
| Średnica beli: | 1,20 m | |||
|---|---|---|---|---|
| Szerokość podbieracza: | 1,50 m | |||
| Szerokość podbieracza: | 1 karbowana rolka startowa + przenośnik łańcuchowo-listwowy z 33 traversine |
