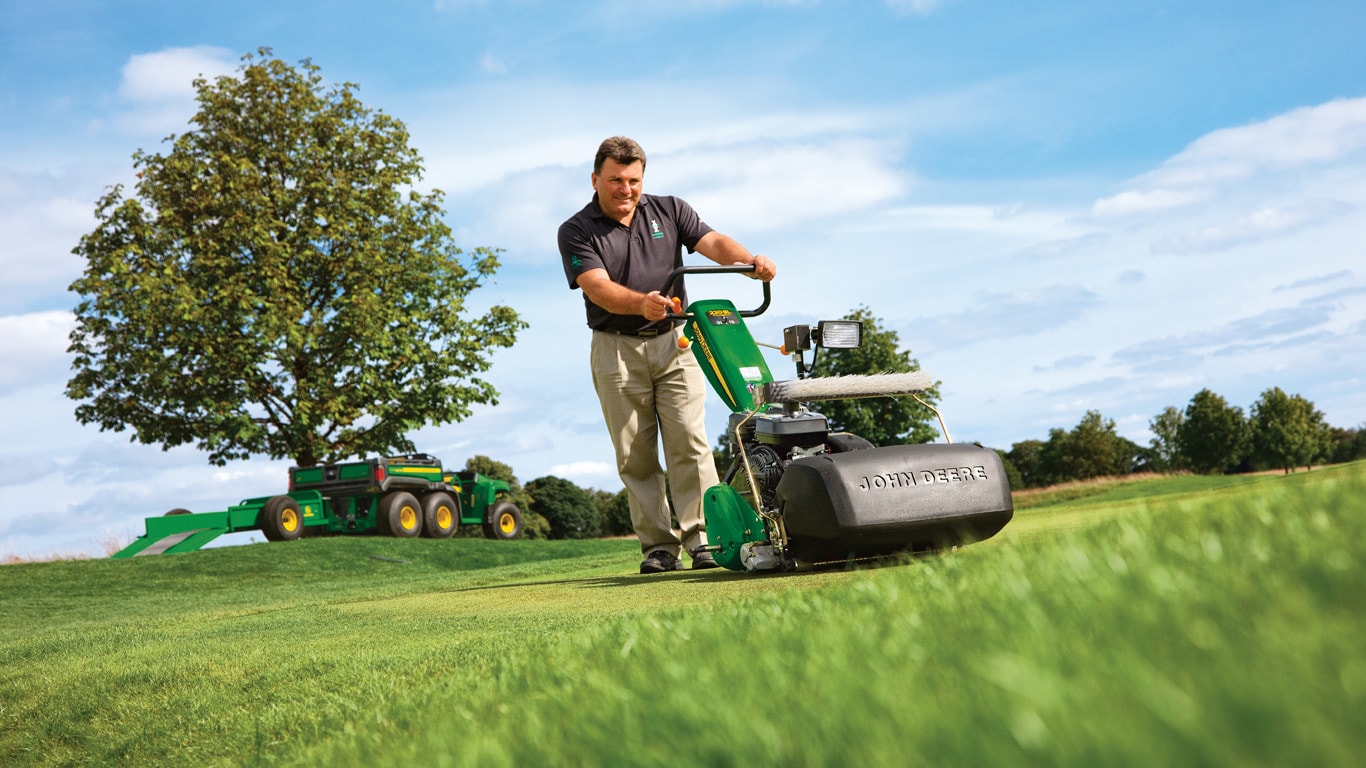

260SL PrecisionCut

System wysokości cięcia Speed Link™ umożliwia regulację po obu stronach rolki w tym samym czasie

Jesto to najlepszy pod kątem szybkości i dokładności sposób regulacji wysokości cięcia: system Speed Link łączy ze sobą obie strony przedniej rolki, umożliwając operatorowi ustawienie wysokości cięcia poprzez ustawienie jednej ze stron rolki.

W jaki sposób ten innowacyjny system wykonuje jednopunktową regulację wysokości cięcia? Wszystko zaczyna się przy ślimakowych kołach napędowych znajdujących się w obudowie przedniej rolki. Układ przekładni ślimakowej obraca się przez śruby sześciokątne po stronie obudowy tylnej rolki, ustawiając rolkę poprzez przemieszczanie w górę i w dół. Wystarczy przękręcić przekładnię przekręcając ustawiacz śrub sześciokątnych po stronie obudowy. Każdy pełny obrót odnosi się do ustawienia o wartości 0,001 cala (0,0254 mm). Schemat umieszczony na obudowie wskazuje, w którą stronę należy przekręcać śruby sześciokątne, aby zwiększyć lub zmniejszyć wysokość cięcia.

Ale to nie wszystko. Cały sekret systemu jest związany z korbowodem. który łączy ze sobą układy przekładni ślimakowej w zakresie kolumny rolki. Przy unieruchomionym korbowodzie przekręcanie ustawiacza wysokości cięcia po jednej stronie powoduje automatyczne przekręcanie ustawiacza po drugiej stronie o taką samą wartość. To umożliwia regulację wysokości cięcia z jednej strony ustawiacza, nie tylko zapewniając szybkość regulacji, ale i zadziwiającą precyzję.

Korbowód systemu Speed Link jest również pod napięciem sprężyny, dlatego można go łatwo odłączyć, gdy obie kolumny rolki wymagają wykonania regulacji w sposób niezależny. Gdy rolka ta zostanie równolegle ustawiona do przedniej rolki podczas wstępnego ustawiania jednostki tnącej, system Speed Link przejmuje kontrolę i przesuwa każdą stronę rolki o taka samą wartość w celu dokonania szybkiej jednopunktowej regulacji wysokości cięcia.

Preferowanym sposobem regulacji jednostki tnącej jest użycie wiertarki z regulacją obrotów lub klucza pneumatycznego z dołączoną nasadką 16 mm. Za pomocą wiertarki, regulację poprzez szybkie obracanie kolumny wykonuje się łatwiej, dzięki czemu zmiana wysokości cięcia dokonywana jest w mgnieniu oka. Z kolei korbowód zapewnia, że druga strona obraca się tak samo szybko jak i z taką samą dokładnością.

UWAGA: Narzędzia elektryczne lub pneumatyczne z udarem nie mogą być używane do regulacji wysokości cięcia.

Jednakowa efektywna wysokości słupa cięcia A mówi sama za siebie

Efektywna wysokość cięcia

Bez względu na typ rolkowej jednostki tnącej oraz rodzaj koszonej powierzchni, dostępne są dwa sposoby dokonywania pomiaru wysokości cięcia. Pierwszy pomiar nazywany jest ustawieniem wysokości cięcia w imadle. Ta wysokość jest uzyskiwana poprzez użycie pręta wzorcowego i wykonanie pomiaru odleglości od dolnej części rolek do górnej krawędzi noża odcinającego. To pełni funkcję wstępnego wyznacznika do ustalania wysokości cięcia.

Jednakże, może okazać się, że jednostka tnąca nie zapewnia koszenia dokładnie przy tej wysokości. Inne czynniki odgrywają rolę, m.in. miękkość lub zwartość koszonej powierzchni, ściółka, gęstość murawy, kształt rolki i obszar powierzchni oraz ciężar. Bardziej prawdopodobne jest to, że po uwzględnienieniu tych czynników, murawa będzie koszona przy wysokości mniejszej niż wysokość cięcia ustawiona w imadle. Rzeczywista wysokość cięcia określana jest efektywną wysokością cięcia.

W jaki sposób jest mierzona wysokość cięcia? Można ją zmierzyć tylko za pomocą pręta wzorcowego, w którym używana jest seria luster w celu wizualnej prezentacji poziomego profilu murawy. Słup zazwyczaj wskazuje murawę obróconą do góry o 90 stopni, dlatego faktyczna wysokość cięcia jest łatwo zauważalna.

Zrozumienie efetywnej wysokości cięcia w stosunku do wysokości cięcia ustawianej w imadle jest kluczowe dla oceny kosiarki trawników. Tradycyjne pchane kosiarki do murawy z nieruchomą głowicą, np. 180SL, 220SL oraz 260SL, prawie zawsze będą cięły przy niższej efektywnej wysokości cięcia w porównaniu do nowszych pchanych kosiarek do murawy z głowicą ruchomą.

Aby uzyskać taką samą efektywną wysokość cięcia, pchana kosiarka do murawy powinna być ustawiona wyżej niż wysokość cięcia ustawiona w imadle. Dlaczego? Cały ciężar pchanej kosiarki do murawy z nieruchomą głowicą jest rozprowadzany na tylny bęben i przdnią rolkę. Ciężar występujący na faktycznej głowicy tnącej w przypadku kosiarki z ruchomą głowicą pochodzi z samej jednostki tnącej, a nie jednostki trakcyjnej. W gruncie rzeczy, pchana kosiarka do murawy z ruchomą głowicą jest podobna w tym przypadku do trójnika z jednym wrzecionem.

Czy zatem pchana kosiarka do murawy z ruchomą głowicą jest mniej przyjaźniejsza dla murawy? Odpowiedź brzmi: nie. Tadycyjne pchane kosiarki do murawy z nieruchomą głowicą nadal są angażowane do koszenia murawy, pomagając minimalizować zbieranie się ściółki oraz utrzymywać jednakową wysokość cięcia. Może to skutkować ograniczonym występowaniem problemów ze ściółką w przeciągu czasu w zależności od innych praktyk agronomicznych. Pchane kosiarki do murawy z ruchomą głowicą przeznaczone są do jazdy ponad murawą ze względu na niewielki ciężar jednostki tnącej, w rzeczywistości stykając się z murawą. Ten nieagresywny charakter może skutkować znaczącym gromadzeniem się ściółki w przeciągu czasu, chyba że inne praktyki agronomiczne będą stosowane.

Oba typy kosiarek sa narażone na zmienność warunków. W obu przypadkach wymagana jest zmiana ustawienia wysokości cięcia, gdy warunki stają się łagodniejsze. Różnica jest taka, że modele 180SL, 220SL i 260SL zawsze będą ciąć przy jednakowej wysokości cięcia ze względu na rozprowadzanie i równoważenie ciężaru, podczas gdy pchane kosiarki do murawy o ruchomej głowicy nie mogą czegoś takiego zapewnić.

W celu zapewnienia maksymalnego dopasowywania się do ukształtowania terenu przy jego silnym pofalowaniu, model 180SL John Deere sprawdza się wyjątkowo. Dzięki wąskiej 18-calowej ramie, nieruchomemu chwytaczowi trawy oraz zachodzeniu na siebie w wąskim zakresie, produktywność modelu 180SL jest prawie jednakowa do takiej, jaką oferują 21-calowe pchane kosiarki do murawy z ruchomoą głowicą.

System mocowania rolek w celu zapewnienia szybkiego demontażu i montażu przedniej rolki z uwagi na zmienność warunków pracy

Przedni wspornik rolki

Możliwość szybkiego dostosowywania sie do zmieniających warunków jest tym, czym od lat zajmują się pola golfowe. Model SL kosiarek pchanych do murawy firmy John Deere daje sposobność sprostania rosnącym potrzebom w zakresie pielęgnacji murawych się warunkach.

Przedni wspornik rolki, który występuje w modelach serii SL, umożliwia szybką zmianę przedniej rolki ze względu na zmieniające się warunki, które można zaobserwować w sezonie wrostu traw. Możliwa jest zmiana z rowkowanej rolki na rolkę gładką przy minimalnym wysiłku i dokonaniu ustawiania przy użyciu imadła, co zapewnia oszczędność czasu osobom odpowiedzialnym za pielęgnację pól golfowych.

Funkcja ta działa w ten sposób, że każdy wspornik rolki posiada dwie sekcje, które sa ze soba skręcone śrubą, aby utrzymywać rolkę nieruchomo w danym miejscu. Górna sekcja, połączona z systeme Speed Link™, nie przesuwa się podczas demontażu roli, utrzymując w ten sposób jednakową wysokość. Poprzez usunięcie dolnej śruby z każdej strony przednia rola może być szybko odłączona od maszyny, zapewniając oszczędność czasu i pieniędzy, gdyż maszyna jest w ten sposób wyposażana we właściwą rolkę zależnie od panujących warunków.

Nieznaczna odległość przedniej rolki do tylnego bębna w celu dopasowywania się do ukształtowania terenu i zapewnienia jakości przy pracach porządkowych

Nieznaczna odległość przedniej rolki do tylnego bębna

Modele serii SL kosiarek pchanych do murawy zapewniają niewielką oldegłość przedniej rolki do tylnego bębna dla łatwego skręcania, manewrowalności i wydajności cięcia podczas prac porządkowych. W przypadku zamontowania Kondycjonera Greens Tender™ (GTC), odległość ta wynosi 13,5 cali (342 mm).

Wąska podstawa przedniej rolki od tylnego bębna zwiększa skuteczność działania na pofalowanym terenie, minimalizując efekt skalpowania murawy i podnosząc jakość cięcia.

Dzięki wąskiej podstawie rolki, modele serii SL John Deere SL wymagają niewielkiego wysiłku, aby podnieść przednią rolkę do wykonania manewru skrętu. Gdy odległość ta zwiększa się, wykonanie manewru skrętu staje się trudniejsze, zmiejszając komfort pracy operatora w trakcie koszenia.

Kolejną zaletą wąskiej podstawy przedniej i tylnej jest manewrowość. Poprzez utrzymanie możliwie niewielkiej odległości, prowadzenie maszyny staje się znacznie łatwiejsze i wymaga korygowania toru jazdy w minimalnym zakresie przy każdym przejeździe. Gdy odległość ta zwiększy się, znacznie częściej wystąpią problemy podczas prowadzenia maszyny, a utrzymanie optymalnego toru jazdy pogorszy się.

Podczas porównywania do kosiarek pchanych do murawy z ruchomą głowicą należy wziąć pod uwagę kluczowe kwestie. Niektóre konkurencyjne urządzenia charakteryzują się tym, że odległości między przednią rolką a tylnym bębnem osiągają wartość nawet o 2,86 cali (72,6 mm) większą niż w przypadku modeli serii SL John Deere. Ta dodatkowa odległość powoduje spotęgowanie próby podnoszenia podczas wykonywania manewru skrętu i utrudnia utrzymanie toru jazdy maszyny.

Głównie należy zwrócić uwagę na jakość cięcia podczas wykonywania zabiegu porządkowania terenu. Przejazdy w ramach tego zabiegu odbywają się każdorazowo po tym samym torze, co koszenie. Dłuższa maszyna z ograniczoną sterownością oznacza, że przednia rolka ciągnie się po murawie w trakcie wykonywania zabiegu porządkowania terenu, ostatecznie rozrzedzając murawę i pogarszając jej jakość. Modele SL John Deere SL ograniczają wystąpienie takiego efektu dzięki utrzymywaniu niewielkiej odległości przedniej rolki do tylnego bębna.

System chwytacza trawy — mocowany do płaszczyzny nagarniacza w celu uzyskania maksymalnej wydajności na silnie pofalowanym terenie

Chwytacz trawy

Chwytacz trawy jest tak zaprojektowany, aby przechowywać wycinkę poprzez spowalnianie dopływu ilościu powietrza i odprowadanie go z chwytacza, jednocześnie utrzymując wycinkę w środku. Wsporniki mocujące w kształcie byczych rogów i z uformowanymi rowkami ułatwiają demontaż i montaż chwytacza. Chwytacz jest wykonany z lekkiego polietylenu, który jest odporny na korozję, pęknięcia, a także redukuje drgania i jest łatwu w użyciu.

Naniesione znaczniki, które są wytłoczone w górnej części chwytacza, zapewniają zwiększenie produktywności i utrzymywanie przejazdu podczas koszenia w linii prostej.

System chwytacza trawy w przypadku kosiarek pchanych SL jest mocowany na tej samej płaszczyźnie co nagarniacz. Oznacza to, że chwytacz trawy podąża względem ukształtowania terenu tak jak nagarniacz w celu zwiększania wielkości trawy zrzucanej do chwytacza. Wpływa to także na zwiększenie produktywności poprzez zmniejszenie wymaganej ilości nakładania się.

Niektóre konkurencyjne kosiarki pchane z ruchomą głowicą są wyposażone w chwytacze trawy, które mocowane są do ramy jednostki trakcyjnej, jednocześnie umożliwiając na poruszanie się nagarniacza w sposób niezależny w stosunku do chwytacza. W przypadku pofalowanych terenów oznacza to, że trawa może być rozrzucana pod kosiarką na obu końcach jednostki tnącej. W wyniku tego wymagane jest bardziej dokładne nakładanie się, które zapewnia zrzucanie świeżo ściętej trawy do chwytacza, a nie pod niego. Zwiększone nakładanie się, które jest wymagane w przypadku urządzeń z ruchomymi głowicami, sprawia, że produktywność modelu 180SL jest prawie zbliżona do produktywności uzyskiwanej przez 21-calowej kosiarki z ruchomą głowicą.

Kosiarki pchane serii SL również wyposażone są chwytacz trawy o dużej pojemności z dwóch powodów. Po pierwsze, jednakowa efektywność wysokości cięcia oznacza, że więcej trawy jest ścinana i większa ilość trafia do chwytacza. Po drugie, zwiększona pojemność ogranicza możliwość wysypywania się wycinki z chwytacza podczas wykonywania manewru skrętu.

Zintegrowany mechanizm redukcji przekładni zapewnia taką samą jakość cięcia, niezależnie od prędkości koszenia ustalonej przez operatora

Mechanizm redukcji przekładni silnika

Kosiarki pchane do murawy serii SL są standardowo wyposażone w mechanizm redukcji przekładni silnika w zewnętrznym napędzie różnicowym. Mechanizm ten automatycznie kompensuje prędkość nagarniacza w całym zakresie nastawu przepustnicy.

W przypadku operatora z 3-letnim doświadczeniem, który czuje się komfortowo kosząc przy większej prędkości oraz nowicjusza, który pracuje przy mniejszej prękości, częstotliwość zaciskania w przypadku obu operatorów będzie taka sama. Jest to funkcja redukcji przekładni. Im większa jest prędkość przepustnicy, tym większa jest prękość działania nagarniacza. A z kolei, im mniejsza jest prędkość przepustnicy, tym mniejsza prędkość działania nagarniacza.

Serwisant, operator czy osoba nadzorująca nie muszą nic robić, aby tak się działo. Jest to automatyczny system. Nadzorcy mogą czuć się pewniej, wiedząc, że bez względu na to, czy operatorem jest osoba doświadczona czy stosunkowo nowa, jakość cięcia w obu przypadkach będzie taka sama.

Prosta konstrukcja elementów sterowniczych operatora wymaga przesuwania tych elementów do przodu w celu załączenia

Widok elementów sterowniczych od strony stanowiska operatorskiego

Dźwignia załączania nagarniacza (pozycja rozłączenia)

W celu zapewnienia łatwości obsługi, wszystkie elementy sterownicze przesywane są do przodu podczas koszenia:

Przełącznik wł/ wył. silnika jest umieszczony na przedniej osłonie w celu zapewnienia łatwego dostępu. Pozycja „Wł.” jest do przodu, a pozycja „Wył” jest do tyłu.
Dźwignia hamulca postojowego znajduje się po lewej stronie stanowiska operatora. Aby rozłączyć hamulec postojowy, należy nacisnąć dźwignię do przodu. Pociągnięcie dźwigni do tyłu powoduje z kolei załączenie hamulca.
Dźwignia przepustnicy i sprzęgła są zlokalizowane po prawej stronie stanowiska operatora. Aby zwiększyć przepustnicę, należy nacisnąć dźwignię do przodu. Załączenie sprzęgła następuje po przytrzymaniu uchwytu obecności operatora i naciśnięciu dźwigni sprzęgła do przodu, zaczynając przy niskim położeniu przepustnicy i zwiększając ją w celu uzyskania żądanej prędkości. Aby zwolnić sprzęgło i zatrzymać maszynę, wystarczy zwolnić uchwyt obecności operatora. Silnik będzie pracować dalej.
Dźwignia załączania nagarniacza znajduje się na przekładni różnicowej. Ustawienie załączenia nagarniacza następuje poprzez obrócenie dźwigni na pozycję do przodu. Podczas transportu obrócić dźwignię do pozycji tylnej, aby wstrzymać obracanie się nagarniacza.

Standardowy system obecności operatora— Szybkie zwalnianie, aby rozłączyć trakcję

Kabina operatora

Kosiarki pchane 180SL, 220SL oraz 260SL spełniają normy B71.4-2004 instytutu American National Standards Institute, zgodnie z którymi wymagany jest system obecności operatora.

Standardowy system obecności operatora wyposażony jest w sprężynowy mechanizm pałąka, aby kontrolować trakcję maszyny. Aby załączyć trakcję, należy nacisnąć i przytrzymać pałąk obecności operatora względem uchwytu i załączyć przęgło trakcyjne przy silniku z ustawioną nisko przepustnicą. Aby rozłączyć trakcję, należy zwolnić pałąk obecności operatora, po czym rozłączenie dźwigni sprzęgła trakcyjnego następuje automatycznie.

Pałąk obecności operatora ma na celu umożliwienie operatorowi łatwego dopasowania pałąka względem uchwytu praktycznie przy każdym ustawieniu ręki, biorąc także pod uwagę operatorów, którzy koszą poprzez uniesienie na uchwycie, jednocześnie kosząc w celu ograniczenia oddziaływania operatora na wysokość cięcia. Pałąk łatwo dostosowuje się do uchwytów, jakie stosuje się podczas koszenia, poprzez swobodne jego wpasowanie między kciukiem a palcem wskazującym.

Budowa pałąka umożliwia również łatwe jego przekręcenie na koniec koszenia murawy.

Regulowany, zapętlony uchwyt w celu zapewnienia maksymalnego komfortu i kontroli

Zapętlony uchwyt

Ustawiacze wysokości uchwytu

Sam zapętlony uchwyt umożliwia komfortowe chwytanie na wiele sposobów w celu sprostania preferencjom różnych operatorów. Dolna część uchwytu dokładnie przypomina uchwyty w kształcie litery T, które stosuje się w tradycyjnych kosiarkach pchanych. Zapętlony uchwyt jest również pozawijany, zapewniając solidne ale komfortowe jego chwytanie.

Zespół uchwytu jest mocowany zgodnie kierunkiem prowadzenia maszyny. W ten sposób zredukowane jest oddziaływanie operatora na efektywną wysokość cięcia bez poświęcania prostoty wykonywania manewru skrętu. Aby zapewnić dostosowanie do wzrostu operatora i stylu pracy, wysokość uchwytu może być regulowana w tylnej części maszyny. Środek ustawiaczy jest gumowy, aby zmniejszyć drgania uchwytu, jednocześnie zwiększając komfort pracy operatora.

Cichy i płynnie pracujący silnik benzynowy

Silnik benzynowy 3,2 KM (2,4 kW)

Silnik o pojemności 122 cc, o mocy podawanej przez producenta na poziomie 3,2 KM* (2.4 kW) przy 3 600 obr./min. i testowanej zgodnie z normą SAE J1349, oferuje wystarczającą moc mawet dla najbardziej wymagających warunków koszenia.

Zakotwiczony korek wlewu paliwa, bez wentylacji lub dodatkowych przewodów odprowadzających
Korek paliwa dla większego węglowego pojemnika
Dodatkowe żeberka chłodnicy w celu zapewnienia lepszego chłodzenia
Czas rozruchu został zmieniony w celu redukcji emisji spalin, aby zapewnić zgodność z przepisami stanu Kalifornia oraz organizacji EPA
Pierścienie tłoka, odpowiadające tym, które są stosowane w branży motoryzacyjnej, wykonane są ze stali a nie żeliwa
Automatyczny system zwalaniania kompresji (ACR) w celu zapewnienia płynnego i prostego rozruchu
Elektroniczny zapłon w celu zapewnienia bezawaryjnego i równomiernego rozruchu oraz pracy silnika
Zawory napowietrzające w celu płynnej, cichej i wydajnej pracy silnika
Wyregulowany, aby zapewnić na dobrym poziomie ekonomiczne spalanie oraz gromadzenie się osadu węglowego w ograniczonym stopniu
Dwuelementowy filtr powietrza w celu uzyskania lepszej wydajności i wydłużonego czasu eksploatacji
Pojemność zbiornika paliwa to 2,5 l (2,7 kwarty wg amer. systemu jednostek miar) z szerszą szyjką filtra, aby ograniczyć rozlewanie paliwa i zapobiegać przedostawaniu się zanieczyszczeń

* Informacje na temat mocy i momentu obrotowego silnika są dostarczane przez producenta silnika i przeznaczone do wykorzystania wyłącznie w celach porównawczych. Rzeczywista moc robocza oraz moment obrotowy są niższe. Dodatkowe informacje można znaleźć na stronie internetowej producenta silnika.

Gumowe bufory w celu eliminowania drgań

Tylna rama

Gumowe bufory silnika redukują jego drgania, zapewniając operatorowi komfort oraz gwarantując jednolitą i skuteczną wysokosć cięcia na całej szerokości maszyzny.

Bufory sa mocowane na przednich i tylnych listwach poprzecznych ramy, które stanowią podwójny przekrój zapewniający większą siłę i wytrzymałość.

Rolki z podwójną trakcją w celu zapewnienia toru jazdy po linii prostej i doskonałej manewrowości

Zewnętrzny napęd różnicowy

Rolka trakcyjna

Rolki z podwójną trakcją w przypadku tylnego bębna sa zasilane przez zewnętrzny napę różnicowy. Taka konstrukcja zapewnia równą moc dla obu rolek w celu utrzymania toru jazdy po linii prostej. Zewnętrzny napęd różnicowy oraz bęben podziału współpracują ze sobą w celu zapewnienia wykonywania manewru skrętu przy minimalnym wysiłku oraz dokonałej zwrotności podczas skręcania i koszenia w ramach zabiegu porządkowania murawy

Rolki napędu trakcyjnego są wykonane z aluminium, który zapewnia ochronę przed korozją na potrzeby trwałości i długiej żywotności. Powierzchnia gładkiej rolki w przypadku kosiarek 180SL i 220SL zapewnia jednakowo wyglądające rolowanie na trawnikach oarz inncyh powierzchniach koszenia. Kosiarka 260SL oferuje bęben z wgłębieniem w celu zapewnienia lepszej trakcji na murawach znajdujących się na większych wysokościach, np. na obszarach pola golfowego: Tees, Collars, Aprons oraz Approaches.

Zakończenia rolek trakcyjnych od zewnątrz są stożkowe w celu zapewnienia płynnego przejścia między terenem rolowanym i nierolowanym.

Uszczelniony zewnętrzny mechanizm różnicowy zapewnia równe rozprowadzenie mocy w celu napędzania rolek i nagarniacza

Napęd zewnętrznego mechanizmu różnicowego

Widok mechanizmu różnicowego od wewnątrz

Zewnętrzny mechanizm różnicowy i koło łańcuchowe napędu nagarniacza zapewniają równe rozprowadzenie mocy, aby uzyskać jednakową prędkość napędzanych rolek i nagarniacza. Redukcja wewnętrznej przekładnik dla napędu nagarniacza umożliwia uzyskanie jednakowej częstotliwości zaciskania w całym zakresie przepustnicy silnika.

Napęd bębna i koła łańcuchowe napędu nagarniacza pracują w szczelnej kąpieli olejowej, skutkując ciągłą i cichą charakterystyką pracy oraz wyjątkową żywnotnością komponentu.

Szczotka obrotowa, napędzana kołem zębatym i z rotacją wsteczną, oraz kondycjoner Greens Tender™ dla kontroli ziarnistości i ściółki

Kondycjoner Greens Tender

Szczotka obrotowa

Zarówno szczotka obrotowa jak i kondycjoner Greens Tender (GTC) obracają się w przeciwnym kierunku w stosunku do nagarniacza, aby zapewnić podniesienie trawy podczas cięcia, uzyskując w ten sposób jednolitą jakość. Ta rotacja wsteczna sprawdza się doskonale także w przypadku podnoszenia ostrzy do liści, jeszcze zniam zostaną on przecięte przez nagarniacz. Budowa z napędem zębatym zapewnia możliwość rotacji wstecznej. W konkurencyjnych kosiarkach pchanych do murawy stosowane są układy napędu pasowego, co oznacza, że operator porusa się w tym samym kierunku, co nagarniacza.

Szczotka obrotowa zapewnia kontrolę płoz i zmiejsza ziarnistość dla uzyskania wierniejszej powierzchni do gry poprzez podnoszenie poziomych ostrzy do trawy, umożliwiając w ten sposób cięcie za pomocą nagarniacza.

Kondycjoner GTC kontroluje płozy i redukuje ziarnistość poprzez podnoszenie poziomych ostrzy do trawy, ale także nadcina rozłogi, aby zapewnić warunki do nowego wzrostu roślin.

Szczotka obrotowa i kondycjoner są zasilane przez zenwętrzne mocowanie przekładni zębatej:

Budowa z napędem zębatym sprawia, że kondycjoner jest wyłączany lub włączany. Takie funkcjonalności nie mogą zapewnić napędy pasowe.
Mocowanie przekładni zębatej ustawiania szczotkę obrotową lub kondycjoner GTC 1/32 cala (0,8 mm) poniżej cięcia w celu zapewnienia bardziej agresywnego strzyżenia, bądź 7/32 cala (5,6 mm) powyżej, aby przycinać łatwo bez konieczności używania narzędzi.
Mocowanie można łatwo podnosić lub opuszczać w celu ustawiania w zakresie roboczym lub poza nim bez konieczności używania narzędzi.

Napęd kondycjonera GTC oraz szczotki obrotowej używany jest przez dźwignię szybko sprzęgła umoliwiając operatorowi załączanie lub rozłączanie tego napędu.

Stalowe nagarniacze o dużym stopniu wytrzymałości — długa żywotność, prace konserwacyjne zredukowane do minimum oraz lepsza twardość

Stalowe nagarniacze o dużym stopniu wytrzymałości

Kosiarki 180SL, 220SL oraz 260SL wyposażone są w nieruchome nagarniacze dla zapewnienia równych i jednolitych wysokości cięcia.

Pokrętła regulacji nagarniacza do noża odcinającegozapewniają łatwe ustawianie, nielimitowany zakres oraz idealną dokłądność w celu uyskiwania wyjątkowej jakości cięcia
Stalowy nagarniacz o dużym stopniu wytrzymałości o długim cyklu zużycia, zredukowanym zakresem prac konserwacyjnych oraz odporności na pęknięcia
Rama maszyny w przypadku każdego modelu pasuje do szerokości nagarniacza, co wpływa na zwiększoną produktywność, łatwe nakładanie się na siebie, a także uzusykwianie efektu pasów
Nagarniacz z 11 ostrzami o średnicy 5 cali (12,7 cm) dla częstotliwości zaciskania o wartości 0,195 cala (5 mm)
Nietypowa regulacja dla tylnej rolki umożliwia szybkie i łatwe ustawianie nagarniacza równolegle do tylnego bębna, optymalizując w ten sposób jednolitość wysokości cięcia

W przypadku modelu 260SL jest dostępny nagarniacz z siedmioma ostrzami, który jest oferowanyfabrycznie jako standardowa wersja na potrzeby koszenia obszarów typu Tees przy wyższym ustawieniu wysokości cięcia.

Specjalne stopy metali sprawiają, że przeciwnoże są twarde i odporne

Przeciwnóż

Pchane kosiarki do murawy serii SL obejmują szeroką gamę przeciwnoży wysokiej jakości, odpowiednich do koszenia dowolnej części pola golfowego, w tym obszarów Green, Tee, Approach, Collar, Apron i Fairway.

Im twardsza stal, z jakiej wykonany jest przeciwnóż, tym dłużej będzie go można eksploatować. Jednak twardsza stal jest również bardziej łamliwa, przez co wzrasta ryzyko uszkodzenia przeciwnoża. Stal, która jest zbyt miękka, szybciej się zużywa, ale jest mniej podatna na pęknięcia.

Gama przeciwnoży John Deere stanowi kompromis w zakresie wytrzymałości. Specjalne stopy metali sprawiają, że przeciwnoże są twarde i odporne na uszkodzenia przez długi czas — bez uszczerbku na żywotności krawędzi.

Przeciwnoże 45,7 cm (18 in.) do 180SL

Opis

Numer katalogowy przeciwnoża

Minimalna wysokość cięcia

Turniejowy, 45,7 cm (18 in.) — standardowy

MT4846

2,5 mm (0.098 in.)

Turniejowy, bardzo niskie cięcie, 18 in. — wysoka twardość

Turniejowy, bardzo niskie cięci, 18 in. — stal narzędziowa

MT7350

TCU36878

2 mm (0.078 in.)

Przeciwnoże 55,9 cm (22 in.) do 220SL

Opis	Numer części przeciwnoża	Minimalna wysokość cięcia
Przeciwnóż 55,9 cm (22 in.) — standardowy	ET17533	3,2 mm (0.126 in.)
Turniejowy, 55,9 cm (22 in.) — standardowy	ET17534	2,5 mm (0.098 in.)
Do obszarów typu Fairway, niskie cięcie, 55,9 cm (22 in.) — standardowy	ET17532	4,8 mm (0.189 in.)
Do obszarów typu Fairway, wysokie cięcie, 55,9 cm (22 in.) — standardowy	ET17767	7,6 mm (0.299 in.)
Turniejowy, bardzo niskie cięcie, 55,9 cm (22 in.) — wysoka twardość	MT7351	2 mm (0.079 in.)
Turniejowy, 55,9 cm (22 in.) — hartowana wkładka Turniejowy, bardzo niskie cięcie, 55,9 cm (22 in.) — stal narzędziowa	ET11066 TCU36165	3,2 mm (0.126 in.) 2 mm (0.079 in.)

Przeciwnoże 66 cm (26 in.) do 260SL

Opis

Numer katalogowy przeciwnoża

Minimalna wysokość cięcia

Przeciwnóż 66 cm (26 in.) — standardowy

MT6947

3,2 mm (0.126 in.)

Do obszarów typu Fairway, długa żywotność, 66 cm (26 in.) — standardowy

Turniejowy, 66 cm (26 in.) — standardowy

MT6946

TCU31428

4,8 mm (0.189 in.)

2,5 mm (0.098 in.)

Szeroki zakres wersji rolek, w szczególności rowkowane, gładkie i spiralne

Dostępne są cztery opcje rolek na potrzeby koszenia murawy:

Rolka z maszynowo wykonanymi rowkami z pełnymi końcówkami
Ciągła rolka z maszynowo wykonanymi rowkami
Pełna gładka rolka
Wydrążona gładka rolka

Na potrzeby koszenia na obszarach typu Tee, Approach oraz Fairway dostępna jest dodatkowa rolka spiralna. Pozostałe opcje rolek mogą być również brane pod uwagę na potrzeby innych zastosowań.

Rolka z maszynowo wykonanymi rowkami z pełnymi końcówkami

Rolka rowkowana z pełnymi końcówkami

Ten rodzaj rolek zapewnia najlepsze ogólne wyniki jakościowe cięcia w ramach większości warunków koszenia murawy.
Pełne końcówki zapewniają większą powierzchnię podpierającą dla jednostki tnącej, co ma szczególne znaczenie podczas wykonywania zabiegu czyszczenia murawy.
Rolka ta jest wykonana maszynowo z solidnego pręta i ma ona bardzo dokładną powierzchnię oraz okrągłość w celu zapewnienia precyzyjnej, właściwej i jednakowej regulacji przy niskiej wysokości cięcia.

Rolka z maszynowo wykonanymi ciągłymi rowkami

Rolka z ciągłymi rowkami

Te przednie rolki z maszynowo wykonanymi rowkami posiadają ciągłe rowki na całej szerokości rolki.

Rolka ta również oferuje bardzo dobrą jakość cięcia, jednak zapewnia to w bardziej agresywny sposób.
Rolka ta jest wykonana maszynowo z solidnego pręta i ma ona bardzo dokładną powierzchnię oraz okrągłość w celu zapewnienia precyzyjnej, właściwej i jednakowej regulacji przy niskiej wysokości cięcia.

Wersje gładkich rolek

Gładka rolka

Gładkie rolki są przeznaczone do używania na terenach trawiastych, w przypadku których nie jest wskazane wykonywanie cięcia w sposób agresywny.

Te rolki sa zazwyczaj używane, gdy panują sezonowe lub regionalne warunki, w których murawa jest mokra, miękka, bądź przydeptana.
Wydrążona przednia rolka jest lżejsza i może być preferowanym rozwiązaniem w momencie nadzwyczajnego obciążenia murawy. Dzięki niej uzyskuje się podobne rezultaty jak w przypadku zwiększenia ustawienia w imadle wysokości cięcia ze względu na mniejszy ciężar rolki.

2-calowa rolka z maszynowo wykonanymi rowkami spiralnymi

Rolki o średnicy 2 cali ze spiralnymi rowkami i końcówkami powinny być używane w przypadku koszenia obszarów typu Tees, Collars, Approaches lub Fairways. Rolek tych nie należy używać w przypadku powierzchni trawiastych.

Łatwo dostępna regulacja noża obcinającego w stosunku do nagarniacza

Kolumna ustawiacza noża obcinającego do nagarniacza

Kolumna ustawiacza wysokości cięcia

Regulowanie noża obcinającego w stosunku do nagarniacza w kosiarkach pchanych serii SL może być odbywać się w szybki i prosty sposób, zapewniając serwisantom oszczędność czasu, który można przeznaczyć na realizację innych istotnych działań.

System noża obcinającego i nagarniacza wyposażony jest w dwie kolumny ustawiacza (każda na jednym z końców noża), które można przekręcać swobodnie ręką. Wystarczy użyć klucza lub nasadki 13 mm, aby odkręcić zaciski kolmn ustawiaczy, przekręcić kolumny w lewo w celu zwiększenia odstępu między nożem a nagarniaczem, bądź w pawo, aby zmniejszyć występujący odstęp. Na koniec należy dokręcić zaciski kolumn ustawiacza. Przestrzeń pomiędzy nożem a nagarniaczem powinna być ustawiona na wartość 0,001 cala.

Wszystkie modele kosiarek pchanych serii SL oferują wyjątkowy sposób regulacji, który umożliwia łatwe ustawienie tylnego bębna rónolegle do przedniej rolki. Można to wykonać w prosty sposób na płaskiej powierzchni. Równoległa regulacja zapewnia ustawienie tylnego bębna i nagarniacza na tym samym poizomie, optymalizując w ten sposób uzyskanie jednakowej wysokości cięcia i odpowiedniej jakości.

Smarowalne łożyska nagarniacza i rolki usuwają niepożądane zanieczyszczenia

Punkt smarowania łożyska nagarniacza

Punkt smarowania łożyska rolki

Na polach golfowych panują w pewnym sensie najtrudniejsze warunki dla maszyny, która jest użytkowana. Środowisko to stawia przed nadzorami pewne wyzwania, m.in. w zakresie nawozów, pestycydów, środków chwastobójczych, a także nawadniania. Każde z tych zastosowań stanowi sposobność do uszkodzenia istotnych łożysk nagarniacza i rolki, drastycznie skracając żywotność tych komponentów.

Niektóre maszyny konkurencyjne wyposażone są w łożyska uszczelnione. Jednakże, należy zauważyć, że gdy następuje mycie maszyny chłodną wodą po zakończeniu eksploatacji, łożyska w sposób oczywisty są gorące. Gdy gorące łożyska zostaną spryskane zimną wodą, następuje jej wsiąknięcie do środka łożyska, niezwłocznie wprowadzając znaieczyszczenia, które skracają żywotność łożyska. W przypadku uszczelnionych łożysk nie ma sposobu, aby usunąć z nich te zanieczyszczenia.

Biorąc pod uwagę uwarunkowania robocze, kosiarki serii SL John Deere są oferowane tylko ze smarowalnymi łożyskami nagarniacza i rolki. Po zakończeniu użytkowania i oczyszczeniu maszyny należy po prostu nasmarować łożyska, aby usunąć niepożądane zanieczyszczenia. To znacząco wydłuży żywotność łożysk nagarniacza i rolki.

Kanał spustowy oleju ułatwiający bezrozpryskową wymianę oleju

Standardowe wyposażenie w kanał spustowy

W kosiarkach Walk Greens serii SL kanał spustowy oleju jest standardowym wyposażeniem każdej maszyny. Kanał spustowy oleju jest usytuowany z tyłu silnika, tuż nad jego tylną ramą.

Kanał spustowy oleju umożliwia szybką i bezrozpryskowa wymianę oleju.
