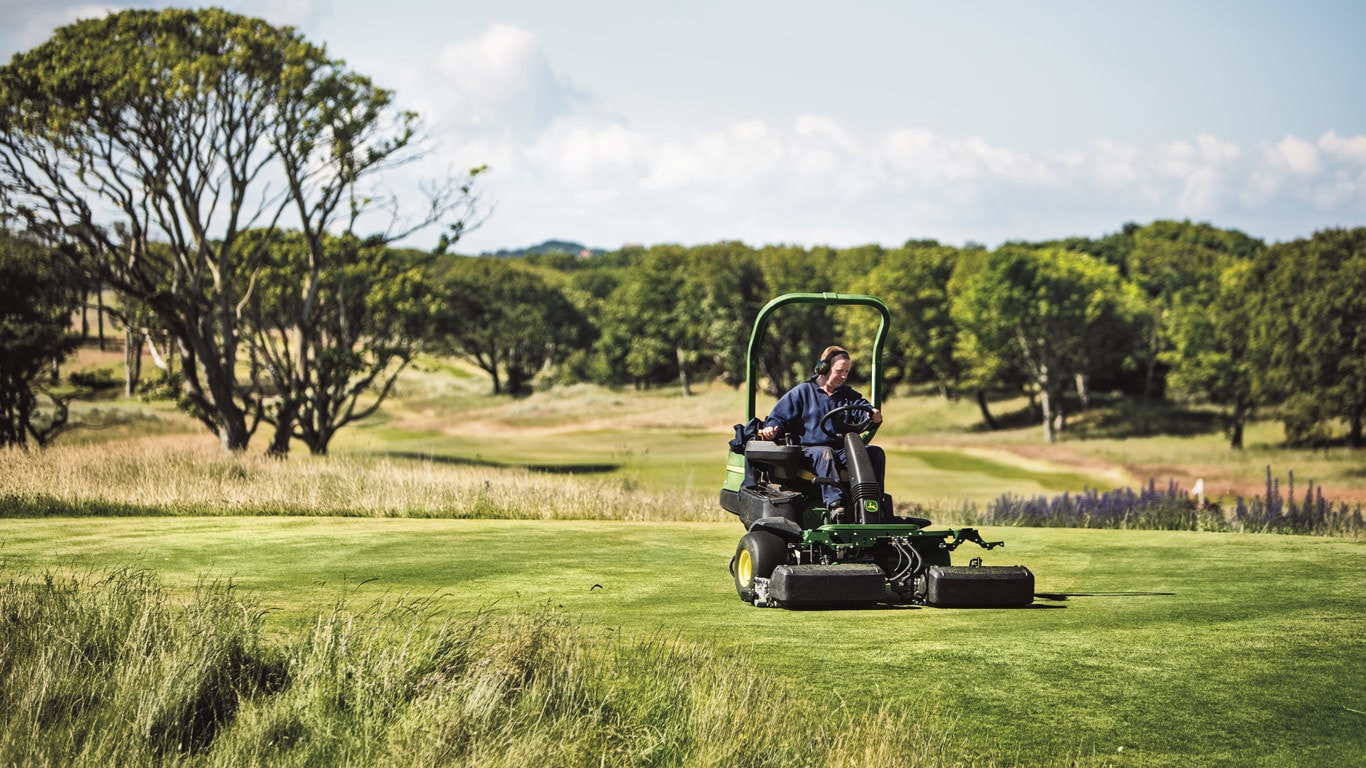

Nic na Twoim polu golfowym nie podlega większej obserwacji niż murawa. Właśnie dlatego kosiarki samojezdne do murawy 2500B PrecisionCut oferują unikalne elementy wyposażenia, które pomogą Ci zawsze uzyskać najwyższą jakość koszenia, takie jak przesuwane zespoły tnące redukujące efekt koła na skoszonym obszarze, wytrzymały układ zawieszenia z zastosowaniem przegubu kulowego zapewniający dokładne podążanie za konturem podłoża oraz zespoły tnące z funkcją szybkiego podłączania QA5, które ułatwią serwisantom zmianę wysokości koszenia.
Zespoły koszące z zazębiającym się obszarem koszenia
Innowacyjne rozwiązanie przesuwu układa naprzemiennie ścieżki kół w zakresie finalnego cięcia poprzez prostą zmianę kierunku jazdy każdego dnia Zapewnia to dodatkowo jeden dzień na zregenerowanie się murawy przed kolejnym przejazdem i służy do minimalizowania stosowania pierścienia potrójnego i zmniejszania ubijania.
Jednostka tnąca przesuwa się w lewą stronę maszyny. Zapewnia to dobrą widoczność środka jednostki tnącej. Rama jednostki trakcyjnej służy do zwiększania widoczności spoglądając w dół po lewej stronie maszyny z punktu widzenia operatora.
Większość pól golfowych oczekuje, aby koszenie trawników i zbieranie trawy było realizowane idealnie, a wygląd trawników sprawiał wrażenie równości i gładkości. Najbardziej ambitnym wyzwaniem w przypadku zbierania trawy jest to, aby zbiorniki na trawę napełniały się materiałem, a jego ciężar był przenoszony na jednostkę koszącą. Problem ten jest spotęgowany w przypadku dużych maszyn, ponieważ są one wyposażone w trzy jednostki tnące oraz zbiorniki na trawę, które zbierają różne ilości trawy. Oznacza to, że w stosunku do trzech jednostek tnących zastosowanie mają różne ciężary.
Jeżeli nie można pozbyć się ciężaru z chwytaczy trawy, różne ciężary mogą spowodować różne wysokości cięcia przez każdą jednostkę tnącą, pozostawiając słabe warunki do gry oraz nieciekawy wygląd po koszeniu. Jest to szczególnie zauważalne na pofalowanych trawnikach i w trakcie wykonywania prac oczyszczających. Konstrukcja zbiornika na trawę w kosiarkach samojezdnych do murawy zapewnia optymalną wydajność zbierania trawy, a przy tym jednakową, efektywną wysokość koszenia.
Klamra chwytacza trawy (1) oraz wspornik ramienia podnoszącego (2)
Wyjątkowy zbiornik na trawę John Deere pozwala przenieść około dwóch trzecich ciężaru zbiornika na ramię podnoszące pojazdu. Pozwala to utrzymać bardziej jednorodną wysokość koszenia wszystkich trzech wrzecion.
Dzięki innowacyjnemu układowi zatrzasków przednie zbiorniki na trawę można zdejmować i zakładać jedną ręką. Zatrzask mocuje zbiornik na trawę do regulowanego uchwytu na ramieniu podnoszącym, przenosząc ciężar ze zbiornika na ramię podnoszące w miarę napełniania się zbiornika ścinkami trawy.
Tylny zbiornik na trawę (1) oraz układ uchwytów (2)
System mocowania tylnego chwytacza trawy usprawnia demontaż i montaż tylnego chwytacza, redukując włożony wysiłek fizyczny do minimum.
System uchwytów ustalających dla tylnego chwytacza trawy również używa opracowaną przez firmę John Deere wyjątkową konstrukcję, aby przenosić ciężar chwytacza trawy na ramię podnoszące.
Tylny zbiornik na trawę
Chwytacz trawy można łatwo wymontować, bez rozsypywania wycinki, poprzez obracanie chwytacza trawy do tyłu w kierunku przodu maszyny do momentu, aż krawędź znajdzie się powyżej bocznej płytki jednostki tnącej. Następnie wystarczy go odciągnąć na bok. Powyższe można wykonać, gdy zespół tnący jest uniesiony lub opuszczony.
Kanał chwytacza trawy
Kanał w ramach bocznych jednostki tnącej naprowadza chwytacz na jednostkę tnącą. Kanał w obudowach zapewnia, że krawędź chwytacza trawy utrzymuje swoje powiązanie z jednostką tnącą podczas poruszania się po pofalowanym terenie, zapewniając lepszą skuteczność chwytania trawy.
Regulowana osłona górna
Regulowana osłona górna jednostki tnącej zapewnia również, że trawa jest wyrzucana od tyłu chwytacza, nawet jeśli średnica nagarniacza zmniejszy się ze względu na zużycie. Chwytacze są odpowiednio ukształtowane i wentylowane w celu odprowadzenia powietrza z nagarniacza podczas utrzymywania wycinki.
Moduł przedłużający dla osłony górnej, używany w przypadku występowania suchych warunków
Moduły przedłużające dla ekranów górnych jednostki tnącej są używane w celu maksymalizacji przepływu suchych ścinków do zbiorników na trawę. Jeżeli czynność koszenia jest wykonywana głównie, gdy murawa jest mokra, należy usunąć moduły przedłużające osłony jednostki tnącej w celu zmniejszenia budowania się i gromadzenia ścinków w przedniej części zbiornika na trawę.
Budowa ramienia podnoszącego
Zawieszenie jednostki tnącej oraz ramiona podnoszące są zaprojektowane z zastosowaniem ograniczników, aby zapewnić spoczynek ramion, gdy jednostki tnące są opuszczane na potrzeby koszenia Powoduje to przeniesienie ciężaru ramion podnoszących na ramę jednostki trakcyjnej, a nie obciążanie jednostki tnącej.
Budowa mocowania przegubu kulowego
Jednakowa wysokość cięcia dzięki przesuwaniu się wrzecionawzględem ukształtowania terenu, oraz zestawowi do rozmieszczenia ciężaru maszyny i sposobie zawieszenia wrzeciona. Taka konstrukcja pozwala maksymalnie zmniejszyć zdzieranie murawy oraz promuje jednolitą wysokość koszenia dzięki właściwemu kopiowaniu ukształtowania terenu i sterowania na zakrętach
Wrzeciona można łatwo i szybko zdjąć z ramion podnoszących pociągając zawleczkę znajdującą się za połączeniem obrotowym przegubu kulowego i odłączając łańcuch wsporczy od ramienia podnoszącego Umożliwia to odłączenie wrzeciona od ramienia podnoszącego na potrzeby prac serwisowych.
Silnik napędowy jednostki tnącej wyposażony jest także w system Quik-Tatch™, który umożliwia serwisantowi szybki demontaż silnika z jednostki tnącej na potrzeby prac serwisowych. Wystarczy odkręcić śrubę mocującą, która przytwierdza silnik do obudowy łożyska i wykonać skręt silnikiem o 90 stopni w celu jego usunięcia.
Układ ROPS z pasem bezpieczeństwa
Rama ochronna (ROPS) oraz rozciągany pas bezpieczeństwa są standardowym wyposażeniem dla jezdnych kosiarek trawników z modułem Kosiarek Triplex 2550 PrecisionCut™ oraz oraz hybrydowa 2550 E-Cut™. Układ ROPS spełnia standardy ISO21299.
Silnik wysokoprężny
Kosiarki Triplex 2550 PrecisionCut™ oraz hybrydowa 2550 E-Cut™ są wyposażone w silniki wysokoprężne z płynem chłodzącym o mocy maksymalnej 14,6 kW (19,6 KM)* (dla SAE J1995 przy 3000 obr./min.)
Dzięki 3-cylindrowemu silnikowi wysokoprężnemu i dużemu zbiornikowi paliwa o pojemności 29,9 l kosiarki 2550 zapewniają operatorowi wystarczającą moc i paliwo na potrzeby wydajnego koszenia przez cały dzień.
* Dane dotyczące mocy i momentu obrotowego silnika podaje producent silnika. Są one publikowane wyłącznie w celach porównawczych. Faktyczna moc robocza oraz moment obrotowy silnika mogą być niższe. Dodatkowe informacje można znaleźć w witrynie internetowej producenta silnika.
Codzienne czynności serwisowe
Pokrywa
Wiele funkcji serwisowania zostało zastosowanych w konstrukcji jezdnej kosiarki Triplex 2550 PrecisionCut™ w celu wykonywania rutynowych czynności i regulacji w możliwie prosty sposób.
Wybrane funkcje:
Na zdjęciu przedstawiono wersje opon gładkich i do murawy
Opcja opon balonowych
Są cztery wersje opon:
Każda z opcji obejmuje kompletny zestaw trzech opon i kół o tych samych wymiarach (dotyczy to opon darniowych, które są dostarczane w zestawie z trzema oponami bieżnikowanymi).
Jarzmo mocowane z tyłu
Mały ciężar i niewielkie ubijanie, które chrakteryzują jezdną kosiarkę trawników z systemem koszenia dla kosiarki Fairway, oznacza doskonałą jakość cięcia na obszarach Fairways i Surrounds.
Wiele pól golfowych chce zapewnić koszenie na Fairways oraz innych obszarach za pomocą jezdnych kosiarek trawników jako sposób redukowania ubijania murawy. Jednakże, system widełek z przednimi puntami mocowania używany w przypadku trawników nie jest idealnym rozwiązaniem dla innych terenów z uwagi na prędkość koszenia, a teren nie jest tak gładki jak trawnik.
Zestaw jarzma mocowanego z tyłu agregatu koszącego o szerokości 55,9 cm pozwala utrzymać tylny wałek na ziemi przy koszeniu pofałdowanego terenu. Znacząco poprawia to także jakość cięcia, przez utrzymywanie jednakowej wysokości cięcia praktycznie w dowolnych warunkach. System widełek, w przeciwieństwie do przepychania jednostki tnącej po murawie, [rzeciąga jednostke tnącą po murawie utrzymując przyczepność tylnego zakończenie jednostki do murawy.
Wrzeciono 14-nożowe
Wykorzystanie opcjonalnego 14-nożowego wrzeciona QA5 w kosiarkach do murawy zwiększa odległość między poszczególnymi cięciami, a także umożliwia czyste i gładkie koszenie. Na tak skoszonej murawie gra się lepiej, a piłka toczy się szybciej.
Kluczowym czynnikiem jest tu odległość przebyta przez maszynę pomiędzy kolejnymi cięciami noży. Innymi słowy, jest to odległość, na jaką maszyna przemieszcza się od chwili przejścia noża przy krawędzi do przejścia kolejnego noża. Im częstotliwość przycinania jest niższa, tym większa jest odległość przemieszczenia maszyny do chwili przejścia kolejnego noża.
Jeżeli chodzi o ten parametr, to jest taki punkt, powyżej którego uzyskiwane rezultaty przestają być korzystne. Im krótszą odległość kosiarka przebywa pomiędzy kolejnymi cięciami, tym więcej razy nóż wrzeciona uderza to samo źdźbło. Zbyt duża odległość między poszczególnymi cięciami może prowadzić do uszkodzenia murawy – szczególnie, gdy tory kolejnych przejazdów nakładają się na siebie.
Odległość przebyta przez maszynę między poszczególnymi cięciami noża jest często miarą jakości koszenia, jednak są inne, jeszcze ważniejsze czynniki wpływające na poprawę jakości koszenia. Czynniki poprawiające jakość koszenia:
Biorąco pod uwagę geometrię agregatów koszących John Deere optymalna odległość przebyta przez maszynę między poszczególnymi cięciami noża wynosi od 4 mm do 4,8 mm dla kosiarek pchanych oraz 1,12 mm dla kosiarek samojezdnych przy prędkości jazdy 1,6 km/h. Rozwiązania techniczne zastosowane w agregatach QA5 wyróżniają się i zapewniają najwspanialszy wygląd skoszonej darni.
Maszyny |
Minimalna odległość przebyta przez maszynę między poszczególnymi cięciami noża w mm przy wrzecionie 14-nożowym |
Pchana kosiarka do murawy 180 E-Cut™ |
0,125 (3,18) |
Pchana kosiarka do murawy 220 E-Cut |
0,125 (3,18) |
Kosiarka samojezdne 2500B PrecisionCut™ oraz 2500E E-Cut |
0.86 na 1.6 km/h |
Cechy produktu bazują na danych z dnia publikacji i mogą ulec zmianie bez wcześniejszego powiadomienia. Aby uzyskać więcej informacji skontaktuj się z lokalnym dealerem John Deere.
